申请日2016.10.19
公开(公告)日2017.06.06
IPC分类号G01N1/14
摘要
一种污水样品取样器，涉及污水处理设备与设施，包括手柄及器体，手柄与器体一端连接，器体另一端与液压杆一端连接，液压杆另一端与取样箱A一端连接，取样箱A另一端与液压杆一端连接，液压杆另一端与取样箱B连接，所述的器体内部设有液压机，所述的取样箱A内部设有盛液箱A，盛液箱A与取样装置连接，所述的取样箱B内部设有盛液箱B，盛液箱B与吸液管一端连接，吸液管另一端与吸液头连接，此装置不仅可以采集一定深度的水样，而且在使用时还可以随着水的深度进行伸长和缩短，使取样器的适用范围广，此装置的盛液箱的数量为两个，可以一次性的采集不同深度的水样，检测水的污染程度，使污水的检测更准确，给使用者带来方便。

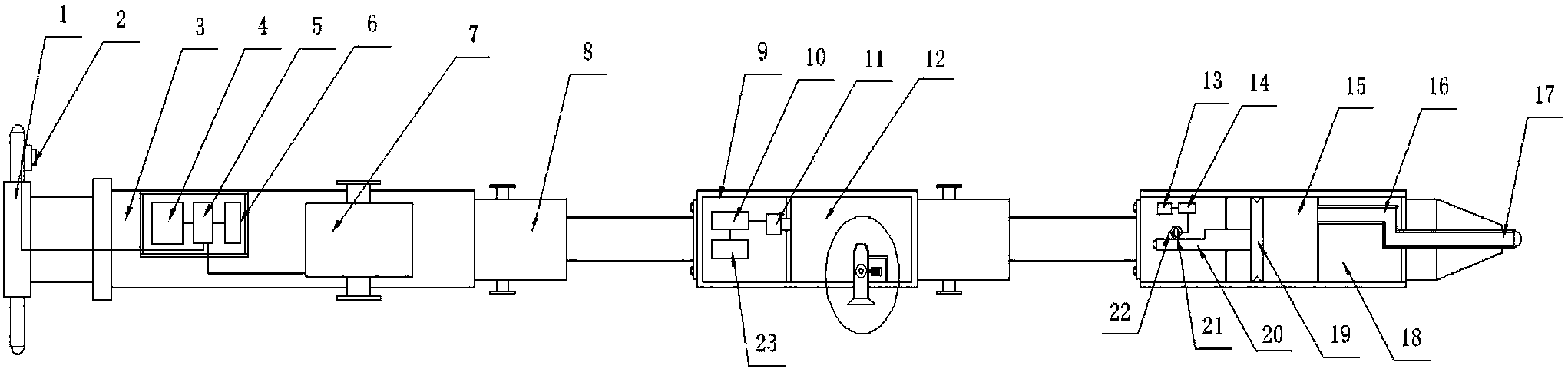

摘要附图
权利要求书
1.一种污水样品取样器，包括手柄及器体，手柄与器体一端连接，其特征在于：器体另一端与液压杆一端连接，液压杆另一端与取样箱A一端连接，取样箱A另一端与液压杆一端连接，液压杆另一端与取样箱B连接，所述的器体内部设有液压机，所述的取样箱A内部设有盛液箱A，盛液箱A与取样装置连接，所述的取样箱B内部设有盛液箱B，盛液箱B与吸液管一端连接，吸液管另一端与吸液头连接。
2.根据权利要求1所述的污水样品取样器，其特征在于：所述的盛液箱B内部设有活塞，活塞与齿条连接，齿条与齿轮相啮合，齿轮与电动机A输出轴连接，电动机A与控制器B通过导线连接，控制器B与接收器B通过导线连接，接收器B与控制装置通过导线连接。
3.根据权利要求1所述的污水样品取样器，其特征在于：所述的盛液箱A与空气压缩机连接，空气压缩机与控制器A通过导线连接，控制器A与接收器C通过导线连接，接收器C与控制装置通过导线连接。
4.根据权利要求2或3所述的污水样品取样器，其特征在于：所述的控制装置包括电源、总控制器及接收器A，所述的总控制器与电源通过导线连接，总控制器与接收器A通过导线连接，所述的总控制器与开关通过导线连接，且开关位于手柄上，所述的总控制器与液压机通过导线连接。
5.根据权利要求1所述的污水样品取样器，其特征在于：所述的取样装置包括连接管、球阀、电动机B及吸盘，所述的连接管与吸盘连接，吸盘上设有不少于一个的通孔，连接管内部设有球阀，球阀与电动机B输出轴连接，电动机B与控制装置连接。
6.根据权利要求1所述的污水样品取样器，其特征在于：所述的液压杆与液压机通过管线连接。
说明书
污水样品取样器
技术领域：
本实用新型涉及污水处理设备与设施，具体涉及一种污水样品取样器。
背景技术：
污水是由于水里掺入了新的物质或者因为外界条件的变化，导致水变质不能继续保持原来的使用功能，主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
样品是否均匀有代表性，这是整个测试工作成功与否的重要前提，也是对分析人员公平评价的基础。同样，污水样品的采集是污水监测中非常重要的一个环节。所采集的污水可正确评价污水中各类污染物的含量及污染的程度，方可决定其处理方法和再次合理利用。
《农业面源污染畜禽养殖业源监测技术规范》(试行)中规定取污水前先将采样器进行润洗，其方法是将取样器浸入池体液面下有效水深的一半，使取样器末端的瓶内充满液体：倾斜取样器，使瓶内液体流出，重复上述过程3次;再正式采样，其方法是每个水槽布置3个采样点，将取样器浸入水槽采样点液面下有效水深的一半采集样品，将所采样品倒入一个20升混合桶中，在不同采样点连续采集数次，使混合桶中的污水量达到10‐15升。搅拌桶中液体，使样品混合均匀。将混合均匀的样品装入干燥的500ml样品瓶内;每批次采集2个样品。目前，采集污水样品时，用瓢舀、桶盛，一般从污水池旁边取样，其无法保证取样的深度和部位。因此，取得的水样不一定代表整池水的水质。另外，采样时靠水池太近，采样人员易滑入污水池中，使采样人员的安全性无法得到保障，为了解决上述技术问题，特提出一种新的技术方案。
实用新型内容：
本实用新型的目的是为了克服上述现有技术存在的不足之处，而提供一种污水样品取样器，它使用方便、操作简单、易于大规模推广应用。
本实用新型采用的技术方案为：一种污水样品取样器，包括手柄及器体，手柄与器体一端连接，器体另一端与液压杆一端连接，液压杆另一端与取样箱A一端连接，取样箱A另一端与液压杆一端连接，液压杆另一端与取样箱B连接，所述的器体内部设有液压机，所述的取样箱A内部设有盛液箱A，盛液箱A与取样装置连接，所述的取样箱B内部设有盛液箱B，盛液箱B与吸液管一端连接，吸液管另一端与吸液头连接。
所述的盛液箱B内部设有活塞，活塞与齿条连接，齿条与齿轮相啮合，齿轮与电动机A输出轴连接，电动机与控制器B通过导线连接，控制器B与接收器B通过导线连接，接收器B与控制装置通过导线连接。
所述的盛液箱A与空气压缩机连接，空气压缩机与控制器A通过导线连接，控制器A与接收器C通过导线连接，接收器C与控制装置通过导线连接。
所述的控制装置包括电源、总控制器及接收器A，所述的总控制器与电源通过导线连接，总控制器与接收器A通过导线连接，所述的总控制器与开关通过导线连接，且开关位于手柄上，所述的总控制器与液压机通过导线连接。
所述的取样装置包括连接管、球阀、电动机B及吸盘，所述的连接管与吸盘连接，吸盘上设有不少于一个的通孔，连接管内部设有球阀，球阀与电动机B输出轴连接，电动机与控制装置连接。
所述的液压杆与液压机通过管线连接。
本实用新型的有益效果是：此装置不仅可以采集一定深度的水样，而且在使用时还可以随着水的深度进行伸长和缩短，使取样器的适用范围广，此装置的盛液箱的数量为两个，可以一次性的采集不同深度的水样，检测水的污染程度，使污水的检测更准确，给使用者带来方便。
