申请日2016.11.22
公开(公告)日2017.06.13
IPC分类号C02F9/14; C02F101/30; C02F101/16
摘要
本实用新型公开一种印刷废水零排放生物处理系统，包括依次相连通的格栅池、集水池、PH调节池、混凝池、气浮池、斜板沉淀机、SBR生化反应器、生物接触氧化器、储水池，还包括排泥压泥系统，通过PH调节池、混凝池和气浮池的协同作用，有效的除去印刷废水中的悬浮油、乳化油等大部分有机物;然后经斜板沉淀机进行固液分离，产生的固体杂质流入排泥压泥系统，废水再进入SBR生化反应器进行降解，接着进入生物接触氧化器进行好氧处理，使废水中的有机物、氮、磷、硫、氨氮等污染物得以去除，降低废水中的CODCr含量，净化废水，使废水达到工业用水标准，再将废水储存在储水池中进行循环利用，实现废水零排放，减轻废水对环境的污染。
权利要求书

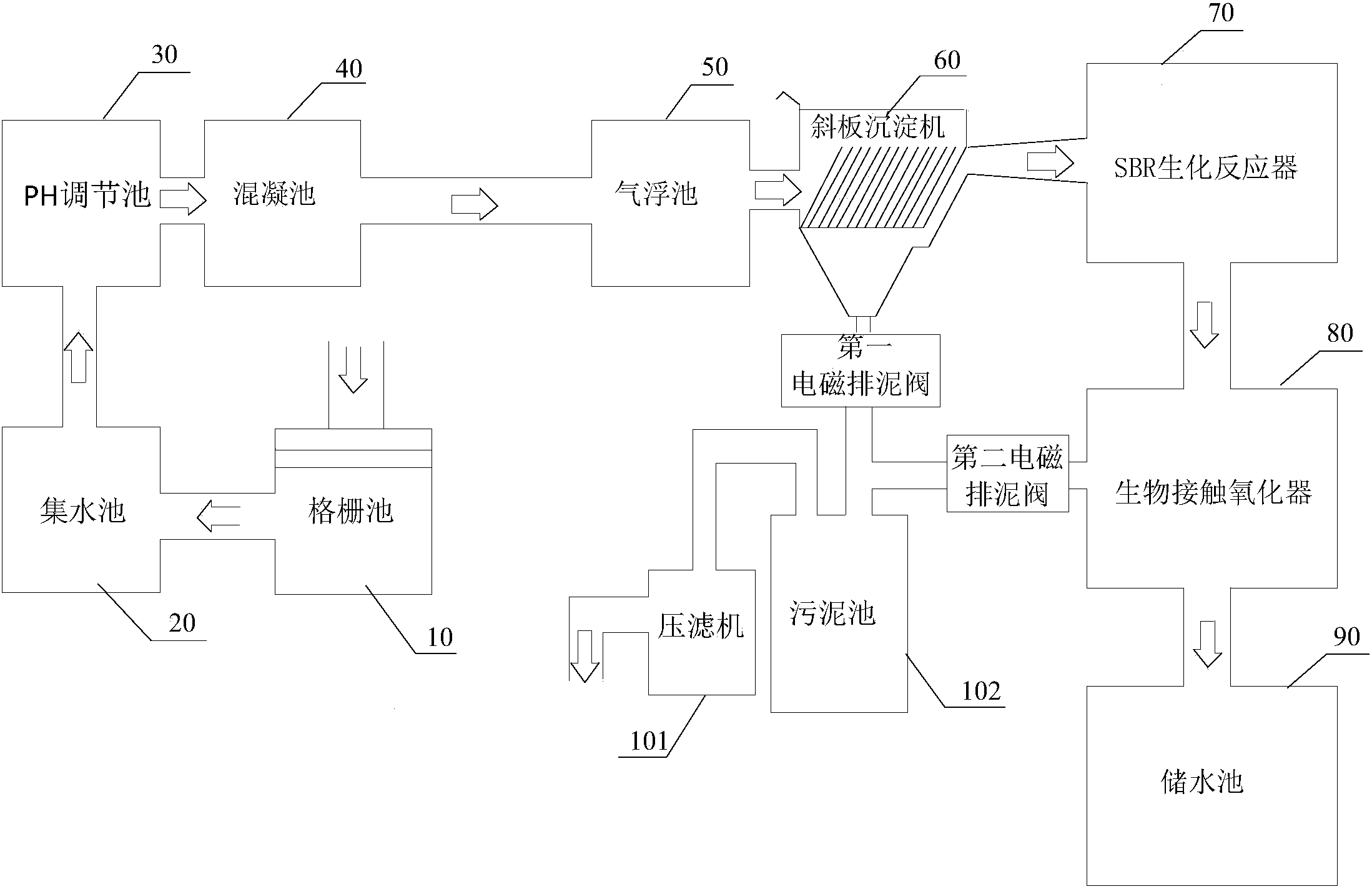

1.一种印刷废水零排放生物处理系统，包括用于对废水进行初步过滤的格栅池和集水池，所述格栅池与所述集水池连通，其特征在于，还包括依次相连通的PH调节池、混凝池、气浮池、斜板沉淀机、SBR生化反应器、生物接触氧化器、储水池，还包括排泥压泥系统，所述集水池与所述PH调节池连通，所述混凝池与混凝剂添加装置的输出口连通，所述混凝剂添加装置中的混凝添加剂为硫酸亚铁;在所述混凝池中设置有搅拌机，在所述气浮池中安装有溶气释放器;所述排泥压泥系统包括与所述斜板沉淀机的污泥输出口相连的第一电磁排泥阀、与所述SBR生化反应器的污泥输出口相连的第二电磁排泥阀、与所述第一、第二电磁排泥阀的排放口相连的污泥池、安装有污泥泵的输送管道以及压滤机，所述压滤机与所述污泥池之间通过所述输送管道相互连通。
2.根据权利要求1所述的印刷废水零排放生物处理系统，其特征在于，所述格栅池、集水池、PH调节池、混凝池、气浮池、斜板沉淀机、SBR生化反应器、生物接触氧化器及储水池之间通过连接管道依次连通，所述连接管道上安装有泵。
3.根据权利要求2所述的印刷废水零排放生物处理系统，其特征在于，所述压滤机为板框式压滤机。
说明书
一种印刷废水零排放生物处理系统
技术领域
本实用新型涉及印刷废水处理技术领域，特别涉及一种印刷废水零排放生物处理系统。
背景技术
目前，各大中型瓦楞纸板生产企业的瓦楞纸板，生产工艺大致为：纸张加热-制瓦形-瓦形粘糊-纸板裁切-印刷等，废水及主要污染物质大致产生在两个工序中：a在瓦楞原纸与箱纸板(或牛皮卡纸)的粘糊过程中要使用大量的淀粉粘合剂。由于淀粉粘合剂具有一定的粘度，而且在高温、高湿的工作环境中容易受到细菌、霉菌和垢块、灰尘的污染，因此在瓦楞机的进料——回料系统中都备有清洗装置。所以，在瓦楞纸生产设备的冲洗过程中，大量淀粉粘合剂进人水中，从而引起废水中CODBOD浓度均偏高。
b柔性版水性油墨也称液体油墨，主要是由水溶性树脂、有机颜料、溶剂及相关助剂经复合研磨加工而成的。其中着色用的有机颜料通常选用不溶性偶氮类、稠环酮类和酞菁类颜料等，这些颜料在分子结构中大多含有偶氮基、碳亚氨基等含有双键的发色团，一般具有良好的分散性、亲介质性以及色彩鲜艳、黏度低等特性。因此，这些颜料随瓦楞印刷设备的冲洗过程进入废水中，是引起此类废水色度较高和难以去除的直接原因。
目前超滤技术、超声波技术、光催化技术、电化学技术、生物技术等绿色技术已成为水处理的重要手段。由于印刷废水中的有机物含量极高，传统的处理方法存在处理时间周期长、处理不彻底、工序复杂、二次污染等诸多缺点。
因此，如何实现一种能稳定处理高浓度和成分复杂的印刷废水，实现印刷废水零排放的生物处理系统是业内亟待解决的技术问题。
实用新型内容
本实用新型的主要目的是提供一种能稳定处理高浓度和成分复杂的印刷废水，实现废水再利用的印刷废水零排放生物处理系统。
本实用新型提出一种印刷废水零排放生物处理系统，包括用于对废水进行初步过滤的格栅池和集水池，所述格栅池与所述集水池连通，还包括依次相连通的PH调节池、混凝池、气浮池、斜板沉淀机、SBR生化反应器、生物接触氧化器、储水池，还包括排泥压泥系统，所述集水池与所述PH调节池连通，所述混凝池与混凝剂添加装置的输出口连通，所述混凝剂添加装置中的混凝添加剂为硫酸亚铁;在所述混凝池中设置有搅拌机，在所述气浮池中安装有溶气释放器;所述斜板沉淀机底部设置有第一分泥斗，所述SBR生化反应器连接有第二分泥斗，所述排泥压泥系统包括与所述斜板沉淀机的污泥输出口相连的第一电磁排泥阀、与所述SBR生化反应器的污泥输出口相连的第二电磁排泥阀、与所述第一、第二电磁排泥阀的排放口相连的污泥池、安装有污泥泵的输送管道以及压滤机，所述压滤机与所述污泥池之间通过所述输送管道相互连通。
优选地，所述格栅池、集水池、PH调节池、混凝池、气浮池、斜板沉淀机、SBR生化反应器、生物接触氧化器及储水池之间通过连接管道依次连通，所述连接管道上安装有泵。
优选地，所述压滤机为板框式压滤机。
本实用新型的印刷废水零排放生物处理系统的有益效果为：
本实用新型通过格栅池对废水进行初步过滤，再通过PH调节池、混凝池和气浮池的协同作用，有效的除去印刷废水中的悬浮油、乳化油等大部分有机物，降低废水中的CODCr含量，降低水中色度;然后经斜板沉淀机进行固液分离，产生的固体杂质流入排泥压泥系统，废水再进入SBR生化反应器进行降解，接着进入生物接触氧化器进行好氧处理，使废水中的有机物、氮、磷、硫、氨氮等污染物得以去除，降低废水中的CODCr含量，净化废水，使废水达到工业用水标准，再将废水储存在储水池中进行循环利用，实现废水零排放，减轻废水对环境的污染。
本废水处理系统在处理过程中无需投加聚合氯化铝等混凝剂，污泥产率低。
