申请日2016.10.19
公开(公告)日2017.06.06
IPC分类号G01N1/20
摘要
一种便于取样的污水管接头及专用取样器，涉及污水处理设备与设施，包括法兰盘及器体，器体与进入管一端连接，进入管另一端与法兰盘连接，所述的器体与放出管一端连接，放出管另一端与法兰盘连接，所述的器体与取样管一端连接，取样管另一端与箱体连接，箱体内部设有取样装置，器体内部设有圆箍，圆箍与取样管连接，圆箍内壁上设有弹出装置，圆箍底部与胶块顶部相接触，胶块与连杆一端连接，连杆另一端与手柄连接，连杆上设有挡板，挡板与弹簧A一端连接，弹簧A另一端与器体内壁连接，此装置可以由工作人员控制取样，不需要在排水管的出口位置进行接取，取样之后工作人员可以将取样装置直接取走，即方便又快捷，给使用者带来诸多方便。

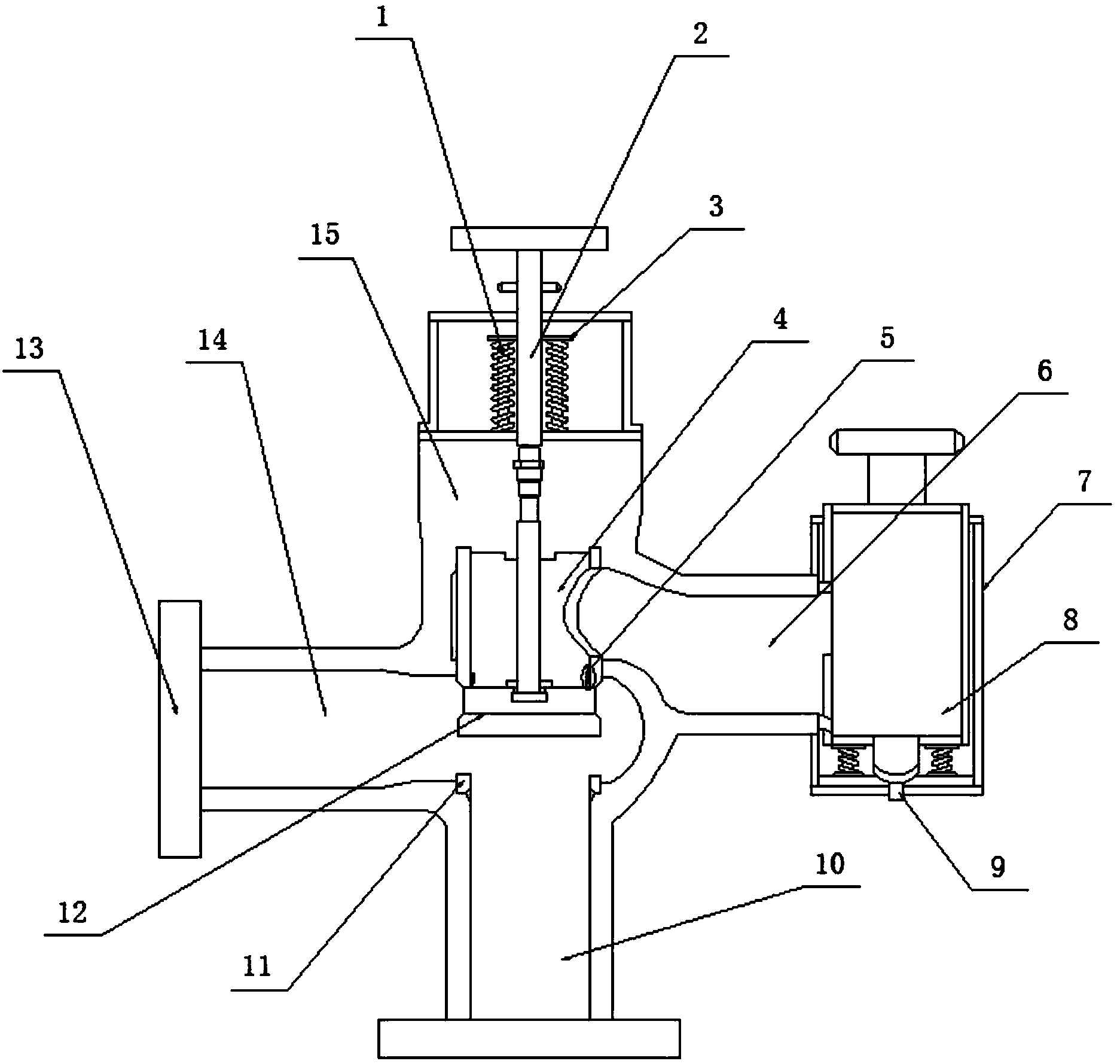

摘要附图
权利要求书
1.一种便于取样的污水管接头及专用取样器，包括法兰盘及器体，其特征在于：器体与进入管一端连接，进入管另一端与法兰盘连接，所述的器体与放出管一端连接，放出管另一端与法兰盘连接，所述的器体与取样管一端连接，取样管另一端与箱体连接，箱体内部设有取样装置，器体内部设有圆箍，圆箍与取样管连接，圆箍内壁上设有弹出装置，圆箍底部与胶块顶部相接触，胶块与连杆一端连接，连杆另一端与手柄连接，连杆上设有挡板，挡板与弹簧A一端连接，弹簧A另一端与器体内壁连接。
2.根据权利要求1所述的便于取样的污水管接头及专用取样器，其特征在于：所述的进入管与放出管两者之间所成的角度为90度，放出管与取样管两者之间所成的角度为90度。
3.根据权利要求1所述的便于取样的污水管接头及专用取样器，其特征在于：所述的胶块正下方位置设有密封条，且密封条位于放出管上。
4.根据权利要求1所述的便于取样的污水管接头及专用取样器，其特征在于：所述的取样装置包括上提柄、上提块、桶体、凹槽、助推装置、取样口及阀门板，所述的桶体底部设有凹槽，桶体侧壁上开有取样口，桶体内部设有阀门板，阀门板顶部与上提柄连接，桶体顶部与提取块连接，桶体底部与助推装置连接。
5.根据权利要求4所述的便于取样的污水管接头及专用取样器，其特征在于：所述的助推装置包括两个助推块及一个助推弹簧，两个助推块之间设有助推弹簧。
6.根据权利要求1所述的便于取样的污水管接头及专用取样器，其特征在于：所述的弹出装置包括挡块、弹簧B及弹出块，所述的挡块与圆箍内壁连接，挡块与弹簧B一端连接，弹簧B另一端与弹出块连接。
说明书
便于取样的污水管接头及专用取样器
技术领域：
本实用新型涉及污水处理设备与设施，具体涉及一种便于取样的污水管接头及专用取样器。
背景技术：
目前，工业污水及生活污水的排放大都采用管道排放，污水取样只能到管道的出水口取样，而管道的出水口处一般都设于下水道或河流边等比较隐蔽的地方，且环境都比较脏，取样非常不便，另外在出水口处所采集的样品都是各个管道汇总后的污水，并不能代表各个环节污水参数，为了解决上述技术问题，特提出一种新的技术方案。
实用新型内容：
本实用新型的目的是为了克服上述现有技术存在的不足之处，而提供一种便于取样的污水管接头及专用取样器，它使用方便、操作简单、易于大规模推广应用。
本实用新型采用的技术方案为：一种便于取样的污水管接头及专用取样器，包括法兰盘及器体，器体与进入管一端连接，进入管另一端与法兰盘连接，所述的器体与放出管一端连接，放出管另一端与法兰盘连接，所述的器体与取样管一端连接，取样管另一端与箱体连接，箱体内部设有取样装置，器体内部设有圆箍，圆箍与取样管连接，圆箍内壁上设有弹出装置，圆箍底部与胶块顶部相接触，胶块与连杆一端连接，连杆另一端与手柄连接，连杆上设有挡板，挡板与弹簧A一端连接，弹簧A另一端与器体内壁连接。
所述的进入管与放出管两者之间所成的角度为90度，放出管与取样管两者之间所成的角度为90度。
所述的胶块正下方位置设有密封条，且密封条位于放出管上。
所述的取样装置包括上提柄、上提块、桶体、凹槽、助推装置、取样口及阀门板，所述的桶体底部设有凹槽，桶体侧壁上开有取样口，桶体内部设有阀门板，阀门板顶部与上提柄连接，桶体顶部与提取块连接，桶体底部与助推装置连接。
所述的助推装置包括两个助推块及一个助推弹簧，两个助推块之间设有助推弹簧。
所述的弹出装置包括挡块、弹簧B及弹出块，所述的挡块与圆箍内壁连接，挡块与弹簧B一端连接，弹簧B另一端与弹出块连接。
本实用新型的有益效果是：此装置可以由工作人员控制取样，不需要在排水管的出口位置进行接取，取样之后工作人员可以将取样装置直接取走，即方便又快捷，给使用者带来诸多方便。
