申请日2016.10.19
公开(公告)日2017.06.06
IPC分类号G01N33/18
摘要
一种污水排放分析及处理装置，涉及污水处理设备与设施，包括管体、法兰盘及电动球阀，管体为中空的圆柱体，管体左右两端均与法兰盘连接，管体内部设有电动球阀，管体内部设有取样装置，取样装置与连接管一端连接，连接管另一端与输送管一端连接，输送管上设有泵机，输送管另一端与检测装置连接，检测装置与控制装置连接，控制装置与报警器连接，报警器位于控制箱上，控制箱位于管体上，此装置可以技术的检测出排放的污水是否超标，当检测出超标时，会自动切断阀门，同时报警器会发出报警，这时工作人员会及时对超标位置进行处理，避免了超标的污水对环境造成污染。

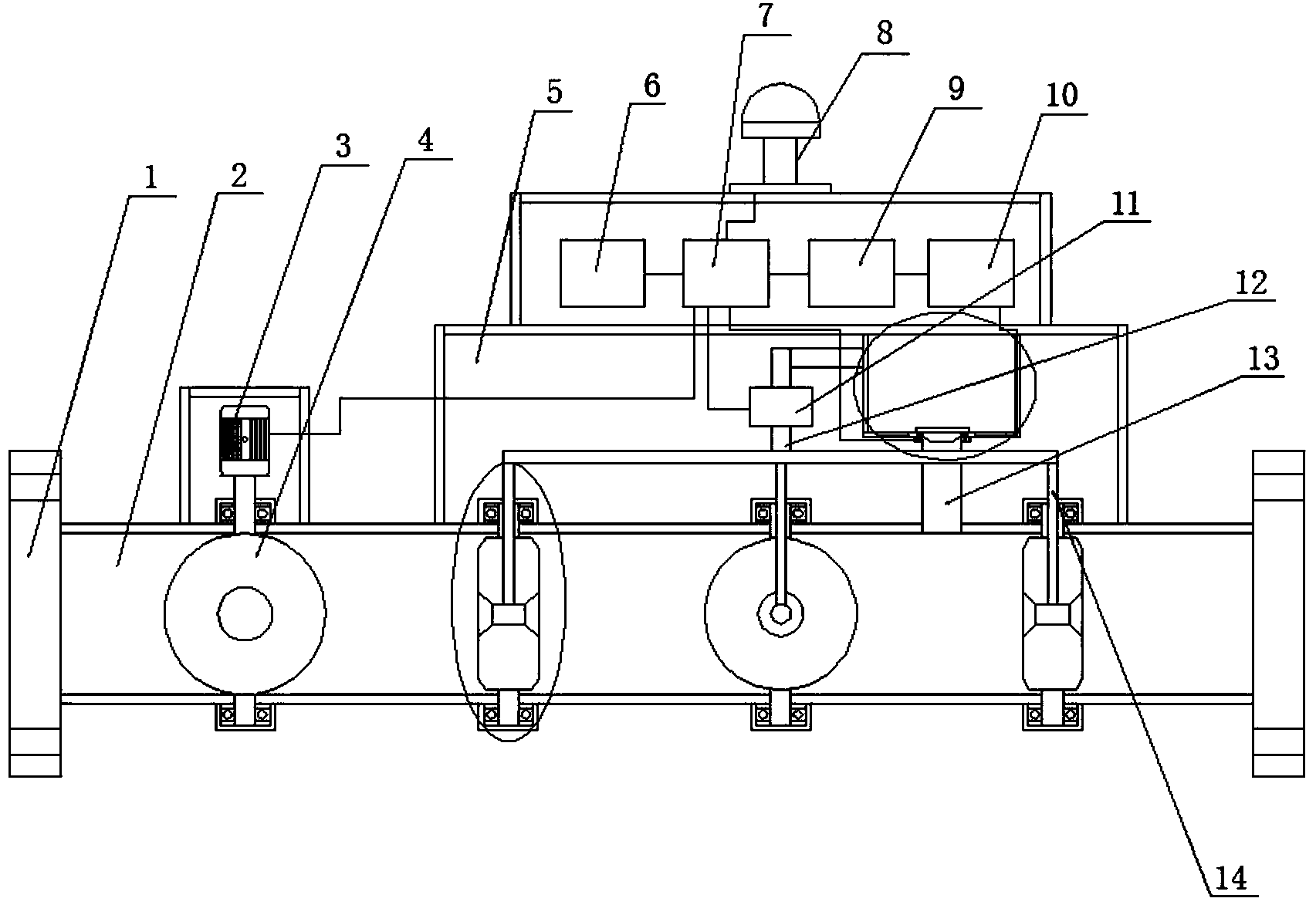

摘要附图
权利要求书
1.一种污水排放分析及处理装置，包括管体、法兰盘及电动球阀，管体为中空的圆柱体，管体左右两端均与法兰盘连接，管体内部设有电动球阀，其特征在于：管体内部设有取样装置，取样装置与连接管一端连接，连接管另一端与输送管一端连接，输送管上设有泵机，输送管另一端与检测装置连接，检测装置与控制装置连接，控制装置与报警器连接，报警器位于控制箱上，控制箱位于管体上。
2.根据权利要求1所述的污水排放分析及处理装置，其特征在于：所述的电动球阀包括电动机及球阀，所述的电动机输出轴与球阀连接，球阀为与管体内部。
3.根据权利要求1所述的污水排放分析及处理装置，其特征在于：所述的控制装置包括电源、控制器、运算器及信号转换器，所述的控制器与报警器通过导线连接，控制器与电动机通过导线连接，控制器与泵机通过导线连接，控制器与电源通过导线连接，控制器与运算器通过导线连接，运算器与信号转换器通过导线连接。
4.根据权利要求1所述的污水排放分析及处理装置，其特征在于：所述的取样装置包括吸水口、转轴、轴承座、轴承、叶片及进水口，所述的叶片为圆盘形，叶片顶部与底部均连接有转轴，转轴与轴承座通过轴承连接，叶片中心位置设有进水口，进水口与吸水口连接，吸水口与连接管连接。
5.根据权利要求1所述的污水排放分析及处理装置，其特征在于：所述的取样装置的数量不少于一个。
6.根据权利要求1所述的污水排放分析及处理装置，其特征在于：所述的检测装置包括检测箱、阀门、弹簧、磁石、电磁铁及检测器，所述的检测箱侧壁与输送管连接，检测箱底部设有检测器，检测器与信号转换器通过导线连接，检测箱底部与排水管一端连接，排水管另一端与管体连接，排水管内部设有阀门，阀门底部与磁石连接，磁石外部套有弹簧，弹簧一端与阀门连接，弹簧另一端与磁石连接，磁石底部与电磁铁相接触，电磁铁与控制器通过导线连接。
说明书
污水排放分析及处理装置
技术领域：
本实用新型涉及污水处理设备与设施，具体涉及一种污水排放分析及处理装置。
背景技术：
污水的过度排放是环境污染的主要原因之一，随着科技和工业的发展，许多大型工厂的兴起，污水的排放量也随之逐渐增大，这对自然环境造成了极大的污染，严重影响了人们的生产和生活，也给环保工作增加了难度，目前，大多污水检测设备使用复杂，不能实时的对管道污水的排放进行检测记录，这给环保人员的检测工作造成了不便，同时经常会出现，超标的污水因不能及时检测给环境带来损害，给环境带来污染，为了解决上述技术问题，特提出一种新的技术方案。
实用新型内容：
本实用新型的目的是为了克服上述现有技术存在的不足之处，而提供一种污水排放分析及处理装置，它使用方便、操作简单、易于大规模推广应用。
本实用新型采用的技术方案为：一种污水排放分析及处理装置，包括管体、法兰盘及电动球阀，管体为中空的圆柱体，管体左右两端均与法兰盘连接，管体内部设有电动球阀，管体内部设有取样装置，取样装置与连接管一端连接，连接管另一端与输送管一端连接，输送管上设有泵机，输送管另一端与检测装置连接，检测装置与控制装置连接，控制装置与报警器连接，报警器位于控制箱上，控制箱位于管体上。
所述的电动球阀包括电动机及球阀，所述的电动机输出轴与球阀连接，球阀为与管体内部。
所述的控制装置包括电源、控制器、运算器及信号转换器，所述的控制器与报警器通过导线连接，控制器与电动机通过导线连接，控制器与泵机通过导线连接，控制器与电源通过导线连接，控制器与运算器通过导线连接，运算器与信号转换器通过导线连接。
所述的取样装置包括吸水口、转轴、轴承座、轴承、叶片及进水口，所述的叶片为圆盘形，叶片顶部与底部均连接有转轴，转轴与轴承座通过轴承连接，叶片中心位置设有进水口，进水口与吸水口连接，吸水口与连接管连接。
所述的取样装置的数量不少于一个。
所述的检测装置包括检测箱、阀门、弹簧、磁石、电磁铁及检测器，所述的检测箱侧壁与输送管连接，检测箱底部设有检测器，检测器与信号转换器通过导线连接，检测箱底部与排水管一端连接，排水管另一端与管体连接，排水管内部设有阀门，阀门底部与磁石连接，磁石外部套有弹簧，弹簧一端与阀门连接，弹簧另一端与磁石连接，磁石底部与电磁铁相接触，电磁铁与控制器通过导线连接。
本实用新型的有益效果是：此装置可以技术的检测出排放的污水是否超标，当检测出超标时，会自动切断阀门，同时报警器会发出报警，这时工作人员会及时对超标位置进行处理，避免了超标的污水对环境造成污染。
