申请日2016.10.19
公开(公告)日2017.06.06
IPC分类号B65D25/10
摘要
一种污水检测专用待检测污水盛装盒，包括盒体及上盖，盒体顶部设有上盖，盒体与上盖通过卡扣连接，盒体内部设有盛放装置，盛放装置底部设有齿条，齿条与齿轮相啮合，齿轮与电动机B输出轴连接，电动机B位于盒体外侧壁上，盒体内部设有压紧装置，压紧装置与固定杆为滑动连接，固定杆顶部与连接架连接，连接架与控制箱通过支杆连接，此装置通过电动控制，使试管架放置到盒体内部更加稳定，能够有效的避免泄漏或洒出的状态，避免有害污水对人体造成危害。

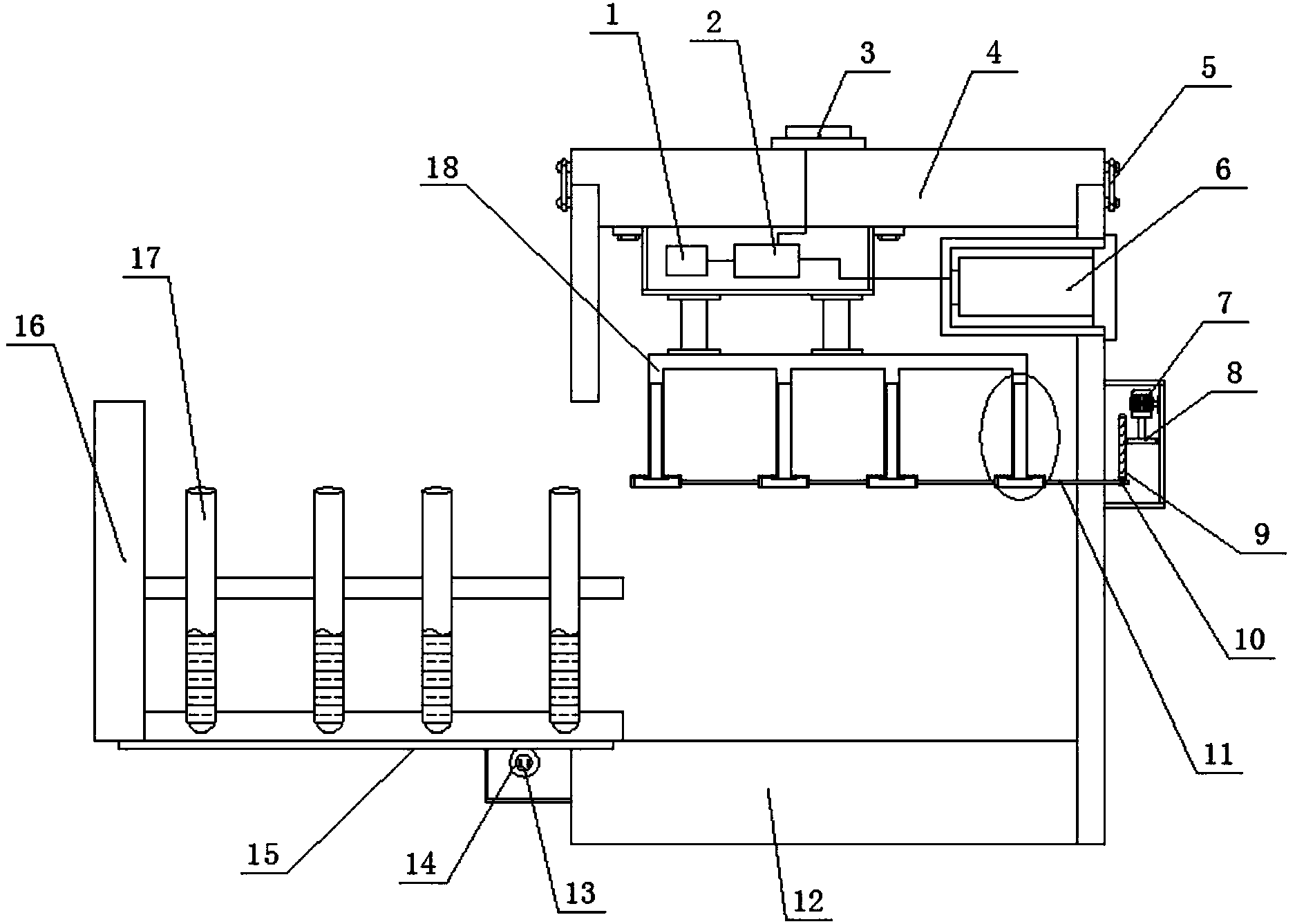

摘要附图
权利要求书
1.一种污水检测专用待检测污水盛装盒，包括盒体及上盖，盒体顶部设有上盖，其特征在于：盒体与上盖通过卡扣连接，盒体内部设有盛放装置，盛放装置底部设有齿条，齿条与齿轮相啮合，齿轮与电动机B输出轴连接，电动机B位于盒体外侧壁上，盒体内部设有压紧装置，压紧装置与固定杆为滑动连接，固定杆顶部与连接架连接，连接架与控制箱通过支杆连接。
2.根据权利要求1所述的污水检测专用待检测污水盛装盒，其特征在于：所述的盛放装置包括试管架及试管，所述的试管架上放置有不少于四根试管，试管均匀分布在试管架上。
3.根据权利要求1所述的污水检测专用待检测污水盛装盒，其特征在于：所述的压紧装置包括电动机A、斜齿轮、斜齿杆、连接转杆、连接杆及密封盖，所述的电动机A输出轴与斜齿轮连接，斜齿轮与斜齿杆相啮合，斜齿杆底部与连接杆通过连接转杆连接，连接杆与密封盖连接，密封盖与固定杆连接。
4.根据权利要求1所述的污水检测专用待检测污水盛装盒，其特征在于：所述的电动机B与接收器通过导线连接，接收器与控制器通过导线连接，控制器与电动机A通过导线连接，控制器与电源通过导线连接，控制器与开关通过导线连接且开关位于上盖顶部。
说明书
污水检测专用待检测污水盛装盒
技术领域：
本实用新型涉及污水处理设备与设施，具体涉及一种污水检测专用待检测污水盛装盒。
背景技术：
随着时代的发展，科技逐渐进步，工业的水平也在逐渐的提高，但是随着而来的是工业污水的肆意排放导致水的大范围污染，水会经常取样检测，但是取样设备通常是一个简单的试管，而且在取不同水样时需要多个试管，试管多了放置是一个很大的问题，并且携带也很不方便，现在市面上的技术也有出现一些试管的盛放盒，一般都是利用手动的，而现有的盛放盒在手动的情况下只适用于一般的反应，不适用于污水处理的，因为污水本身就具有毒素，不能发生泄漏或洒掉，传统的试管盛放盒不能满足这样的要求，为了解决上述技术问题，特提出一种新的技术方案。
实用新型内容：
本实用新型的目的是为了克服上述现有技术存在的不足之处，而提供一种污水检测专用待检测污水盛装盒，它使用方便、操作简单、易于大规模推广应用。
本实用新型采用的技术方案为：一种污水检测专用待检测污水盛装盒，包括盒体及上盖，盒体顶部设有上盖，盒体与上盖通过卡扣连接，盒体内部 设有盛放装置，盛放装置底部设有齿条，齿条与齿轮相啮合，齿轮与电动机B输出轴连接，电动机B位于盒体外侧壁上，盒体内部设有压紧装置，压紧装置与固定杆为滑动连接，固定杆顶部与连接架连接，连接架与控制箱通过支杆连接。
所述的盛放装置包括试管架及试管，所述的试管架上放置有不少于四根试管，试管均匀分布在试管架上。
所述的压紧装置包括电动机A、斜齿轮、斜齿杆、连接转杆、连接杆及密封盖，所述的电动机A输出轴与斜齿轮连接，斜齿轮与斜齿杆相啮合，斜齿杆底部与连接杆通过连接转杆连接，连接杆与密封盖连接，密封盖与固定杆连接。
所述的电动机B与接收器通过导线连接，接收器与控制器通过导线连接，控制器与电动机A通过导线连接，控制器与电源通过导线连接，控制器与开关通过导线连接且开关位于上盖顶部。
本实用新型的有益效果是：此装置通过电动控制，使试管架放置到盒体内部更加稳定，能够有效的避免泄漏或洒出的状态，避免有害污水对人体造成危害。
