申请日2016.10.21
公开(公告)日2017.05.24
IPC分类号C02F9/14
摘要
本实用新型公开一种新型高效的一体化污水处理设备，其中：依次设置有进水口，隔栅层，好氧接触氧化室，厌氧接触室，加药反应室，沉淀室及出水口;好氧接触氧化室设有曝气支架，厌氧接触室设有厌氧微生物培养基;加药反应室下端设有超声波振荡器，上端设有刮臂及排污口;沉淀室上端与出水口连接，下端与排污口连接，刮臂连接有驱动电机;本实用新型具有结构紧凑、体积小、工艺流程简单等优点。

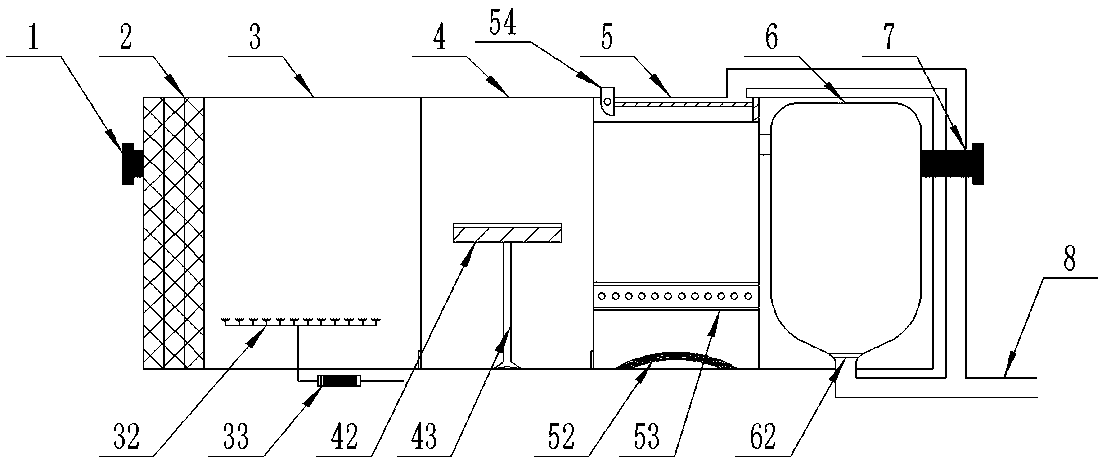

摘要附图
权利要求书
1.新型高效的一体化污水处理设备，其特征在于：依次设置有进水口，隔栅层，好氧接触氧化室，厌氧接触室，加药反应室，沉淀室及出水口;所述好氧接触氧化室设有曝气支架，所述的曝气支架连接有输送泵;所述厌氧接触室设有厌氧微生物培养基;所述的加药反应室下端设有超声波振荡器，上端设有刮臂及排污口，所述的超声波振荡器上端设有加药盒;所述的加药盒有加药口;所述的沉淀室上端与出水口连接，下端与排污口连接。
2.根据权利要求1所述的新型高效的一体化污水处理设备，其特征在于：所述的刮臂连接有驱动电机。
3.根据权利要求1所述的新型高效的一体化污水处理设备，其特征在于：所述的厌氧微生物培养基通过连接杆设置于厌氧接触室的中部。
4.根据权利要求1所述的新型高效的一体化污水处理设备，其特征在于：所述的沉淀室为漏斗型，所述漏斗型下端开口与排污口连接。
说明书
一种新型高效的一体化污水处理设备
技术领域
本实用新型涉及污水处理领域，特别是一种新型高效的一体化污水处理设备。
背景技术
随着人们环保意识的不断加强，污水进行治理工作显得越发重要，对于一些浓度接近水生活污水的小水量的企业以及居民区来说，常规的污水处理工程具有制造成本高、工艺流程长、占地面积大、不宜管理的缺陷，因此目前用的最为普遍的是制造成本低、工艺流程简单、占地面积小、出水水质好、结构紧凑、安装灵活、宜于管理使用的一体化污水处理设备。
发明内容
为了克服现有技术的上述缺点，本实用新型的目的是提供一种高效的、体积小、结构紧凑的一体化污水处理设备。
本实用新型解决其技术问题所采用的技术方案是：新型高效的一体化污水处理设备，其中：依次设置有进水口，隔栅层，好氧接触氧化室，厌氧接触室，加药反应室，沉淀室及出水口;所述好氧接触氧化室设有曝气支架，所述的曝气支架连接有输送泵;所述厌氧接触室设有厌氧微生物培养基;所述的加药反应室下端设有超声波振荡器，上端设有刮臂及排污口，所述的超声波振荡器上端设有加药盒;所述的加药盒有加药口;所述的沉淀室上端与出水口连接，下端与排污口连接。
作为本实用新型的进一步改进：所述的刮臂连接有驱动电机。
作为本实用新型的进一步改进：所述的厌氧微生物培养基通过连接杆设置于厌氧接触室的中部。
作为本实用新型的进一步改进：所述的沉淀室为漏斗型，所述漏斗型下端开口与排污口连接。
与现有技术相比，本实用新型的有益效果是：
本实用新型具有工艺流程简单、污水处理高效简便、结构紧凑的优点。
