申请日2016.10.21
公开(公告)日2017.05.17
IPC分类号C02F9/12
摘要
一种水处理设备控制器，包括阀主体、水龙头、外螺纹管、自来水进水管、净水器进水管、净水器出水管、磁化器;阀主体内设有内管流通腔，内管流通腔中设置阀门将内管流通腔分为两个腔体，内管流通腔的一个腔体通过内管道A与外部连通，内管流通腔的另一个腔体通过内管道B与外部连通，阀主体中还设置有内管道C;外螺纹管固定在阀主体的底部，自来水进水管、净水器进水管和净水器出水管分别连接内管道A、内管道B和内管道C，磁化器安装在净水器的出水口处，净水器出水管连接磁化器。本实用新型可以避免自来水水压的波动对净水器的冲激造成的破坏，自来水进入净水器之前进行初步过滤，进一步保护净水器，延长净水器使用寿命。

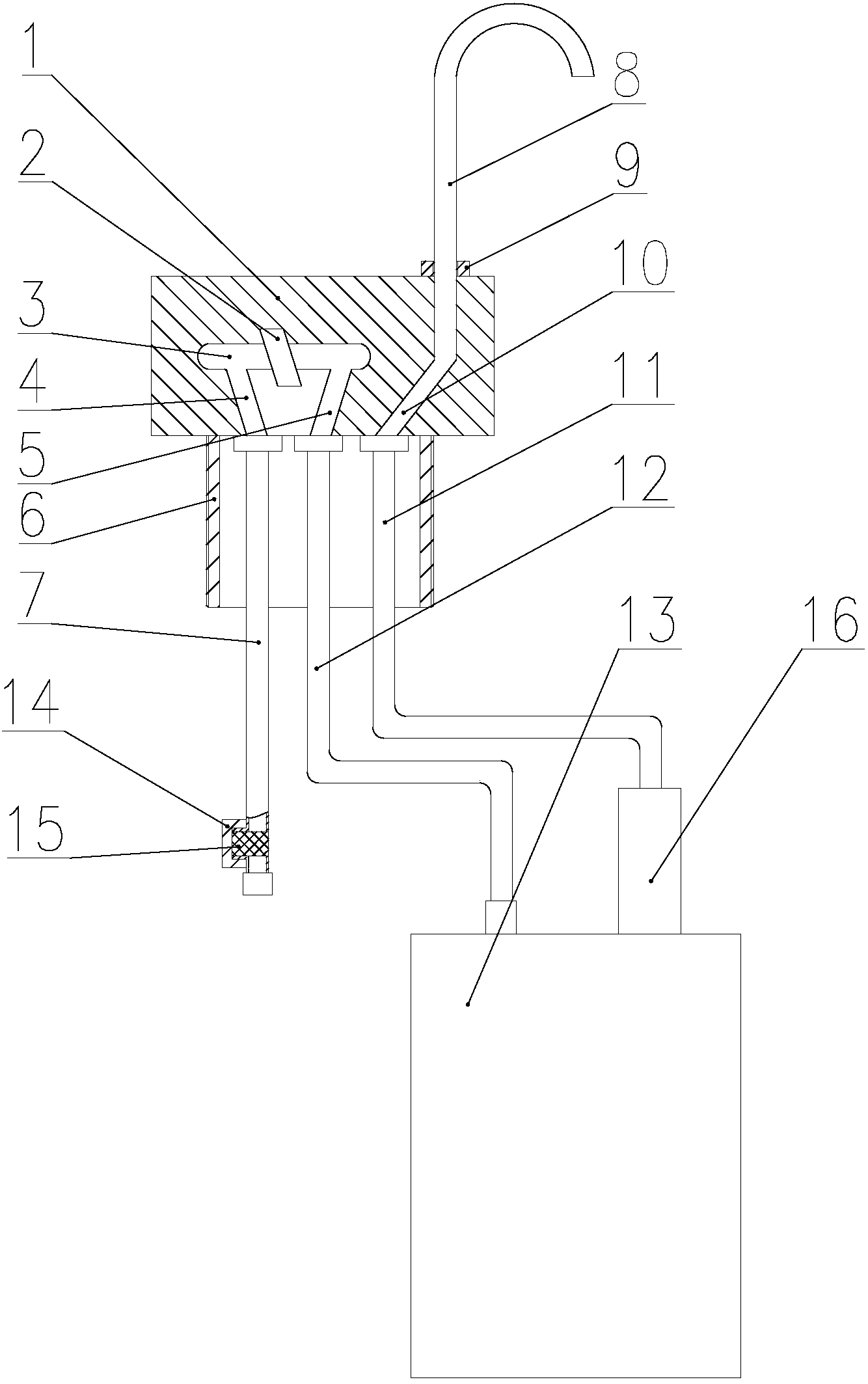

摘要附图
权利要求书
1.一种水处理设备控制器，其特征在于，包括阀主体、水龙头、外螺纹管、自来水进水管、净水器进水管、净水器出水管、磁化器;在阀主体内设有内管流通腔，在内管流通腔中设置阀门将内管流通腔分为两个腔体，内管流通腔的一个腔体通过内管道A与外部连通，内管流通腔的另一个腔体通过内管道B与外部连通，在阀主体中还设置有内管道C，内管道C的两端都固定有螺母;在内管道A和内管道B的端部也分别固定有螺母;外螺纹管固定在阀主体的底部，自来水进水管、净水器进水管和净水器出水管设置在外螺纹管中，并通过螺母分别连接内管道A、内管道B和内管道C;水龙头通过螺母连接内管道C的另一端;净水器进水管连接净水器的入口，磁化器安装在净水器的出水口处，净水器出水管连接磁化器。
2.根据权利要求1所述的一种水处理设备控制器，其特征在于，在所述自来水进水管上还设置有过滤器和过滤器封盖，过滤器从自来水进水管的侧面插入，并通过过滤器封盖封堵。
说明书
一种水处理设备控制器
技术领域
本实用新型涉及自来水净化技术，尤其涉及一种水处理设备控制器。
背景技术
随着人们生活水准的提高，自来水净水器已经走进了千家万户。现有技术中的净水器进水和出水方式是直接连接自来水和水龙头，在净水器出口与水龙头之间安装开关水阀门，然而在日常使用中，由于自来水水压存在波动，在关闭水阀门的状态下，净水器就会时常受到自来水水压的冲激，日积月累就会对净水器造成破坏、漏水，因此而缩短了净水器的使用寿命，给消费者造成巨大经济损失。
实用新型内容
本实用新型的目的是提供一种水处理设备控制器，可以避免自来水水压的波动对净水器的冲激造成的破坏，同时在自来水进入净水器之前进行初步过滤，可以进一步的保护净水器，从而延长进水器的使用寿命。
为实现上述目的，本实用新型采用以下技术方案实现：
一种水处理设备控制器，包括阀主体、水龙头、外螺纹管、自来水进水管、净水器进水管、净水器出水管、磁化器;在阀主体内设有内管流通腔，在内管流通腔中设置阀门将内管流通腔分为两个腔体，内管流通腔的一个腔体通过内管道A与外部连通，内管流通腔的另一个腔体通过内管道B与外部连通，在阀主体中还设置有内管道C，内管道C的两端都固定有螺母;在内管道A和内管道B的端部也分别固定有螺母;外螺纹管固定在阀主体的底部，自来水进水管、净水器进水管和净水器出水管设置在外螺纹管中，并通过螺母分别连接内管道A、内管道B和内管道C;水龙头通过螺母连接内管道C的另一端;净水器进水管连接净水器的入口，磁化器安装在净水器的出水口处，净水器出水管连接磁化器。
在所述自来水进水管上还设置有过滤器和过滤器封盖，过滤器从自来水进水管的侧面插入，并通过过滤器封盖封堵。
与现有的技术相比，本实用新型的有益效果是：
一种水处理设备控制器，可以避免自来水水压的波动对净水器的冲激造成的伤害，同时在自来水进入净水器之前进行初步过滤，可以进一步的保护净水器，从而延长净水器的使用寿命，另外在净水器的出口安装磁化器，起到进一步的净水作用。本实用新型体积小，各路管道及水龙头均可拆卸、安装，结构简单，便于加工制作，成本低。
