申请日2016.10.21
公开(公告)日2017.05.31
IPC分类号C02F9/08; H02J7/35
摘要
本实用新型公开了一种太阳能污水循环处理装置，包括进水管、倾斜筛板、处理箱、温度计、加热器、排污管、电极板、出水管、酸碱测试仪、太阳能电池板、蓄电池和紫外线光灯，所述的处理箱顶端设有进水管，处理箱顶端一侧与太阳能电池板的底端铰链，太阳能电池板顶端下表面通过伸缩杆与处理箱固定连接，处理箱上设有液位计和计时器，处理箱内设有加热器，处理箱内设有电极板，处理箱顶端内壁设有紫外线光灯，处理箱上设有药剂添加管，处理箱侧壁安装酸碱测试仪，处理箱底端设有排污管。本实用新型避免有害细菌的滋生和传播，太阳能供电节约资源，清洁能源，减少污水处理的耗能，使污水处理源源不断，结构简单使用方便，利于推广。

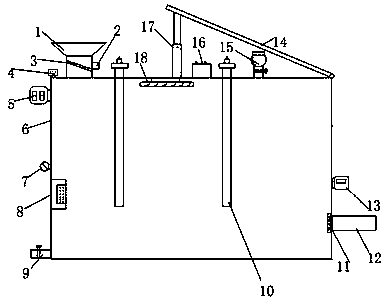

摘要附图
权利要求书
1.一种太阳能污水循环处理装置，包括进水管、倾斜筛板、处理箱、温度计、加热器、排污管、电极板、出水管、酸碱测试仪、太阳能电池板、蓄电池和紫外线光灯，其特征在于，所述的处理箱顶端设有进水管，进水管内设有倾斜筛板，倾斜筛板最低端设有杂质排出管，处理箱顶端一侧与太阳能电池板的底端铰链，太阳能电池板顶端下表面通过伸缩杆与处理箱固定连接，处理箱顶端安装蓄电池，处理箱上设有液位计和计时器，处理箱内设有加热器，处理箱上安装温度计，处理箱内设有电极板，电极板顶端设有接线端，电极板设有两个，两个电极板与蓄电池的正负极导线连接，处理箱顶端内壁设有紫外线光灯，处理箱上设有药剂添加管，处理箱侧壁安装酸碱测试仪，处理箱底端设有排污管。
2.根据权利要求1所述的太阳能污水循环处理装置，其特征在于，所述的紫外线光灯、加热器通过导线与蓄电池连接。
3.根据权利要求1所述的太阳能污水循环处理装置，其特征在于，所述的药剂添加管上设有刻度。
说明书
一种太阳能污水循环处理装置
技术领域
本实用新型涉及一种污水处理，具体是一种太阳能污水循环处理装置。
背景技术
近几年环境污染的问题越来越严重，环境污染会给生态系统造成直接的破坏和影响，如沙漠化、森林破坏、也会给生态系统和人类社会造成间接的危害，有时这种间接的环境效应的危害比当时造成的直接危害更大，也更难消除。例如，温室效应、酸雨、和臭氧层破坏就是由大气污染衍生出的环境效应。这 种由环境污染衍生的环境效应具有滞后性，往往在污染发生的当时不易被察觉或预料到，然而一旦发生就表示环境污染已经发展到相当严重的地步。当然，环境污染的最直接、最容易被人所感受的后果是使人类环境的质量下降，影响人类的生活质量、身体健康和生产活动。例如城市的空气污染造成空气污浊，人们的发病率上升等等;水污染使水环境质量恶化，饮用水源的质量普遍下降，威胁人的身体健康，引起胎儿早产或畸形等等。严重的污染事件不仅带来健康问题，也造成社会问题。随着污染的加剧和人们环境意识的提高，由于污染引起的人群纠纷和冲突逐年增加。其中水污染是重要的一个课题，水是生命之源，水污染中有一部分是生活污水问题，生活污水主要是城市生活中使用的各种洗涤剂和污水、垃圾、粪便等，其中生活污水中磷的富氧化尤为严重，现有的污水处理装置如中国专利号CN 205442906U等一般成本较高，消耗能量大，难以符合中小型企业的要求。
实用新型内容
本实用新型的目的在于提供一种太阳能污水循环处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种太阳能污水循环处理装置，包括进水管、倾斜筛板、处理箱、温度计、加热器、排污管、电极板、出水管、酸碱测试仪、太阳能电池板、蓄电池和紫外线光灯，所述的处理箱顶端设有进水管，进水管内设有倾斜筛板，倾斜筛板最低端设有杂质排出管，处理箱顶端一侧与太阳能电池板的底端铰链，太阳能电池板顶端下表面通过伸缩杆与处理箱固定连接，处理箱顶端安装蓄电池，处理箱上设有液位计和计时器，处理箱内设有加热器，处理箱上安装温度计，处理箱内设有电极板，电极板顶端设有接线端，电极板设有两个，两个电极板与蓄电池的正负极导线连接，处理箱顶端内壁设有紫外线光灯，处理箱上设有药剂添加管，处理箱侧壁安装酸碱测试仪，处理箱底端设有排污管。
作为本实用新型进一步的方案：所述的紫外线光灯、加热器通过导线与蓄电池连接。
作为本实用新型再进一步的方案：所述的药剂添加管上设有刻度。
与现有技术相比，本实用新型的有益效果是：本实用新型污水通过进水管进入处理箱内，倾斜筛板将污水中的物体杂质拦下通过杂质排出管排出，方便下一步的处理，可以通过调节伸缩杆的高度来调节太阳能电池板的倾斜角度，保证最大效率的利用太阳能，太阳能电池板将太阳能转化为电能存储在蓄电池中，为电子元件供电，液位计避免一次加入污水过多和过少影响处理的效率，计时器记录各个工作段的时间，保证精准工作，温度计随时检测处理箱内的温度，保证合适污水处理温度，通过电离两个电极板使污水发生离子置换反应，将污水中的磷通过AlPO4，FePO4等析出，加热器保证反应时的较高的温度，反应完成后关闭加热器降温，使AlPO4，FePO4更加容易结晶析出沉淀，杂质方便排出，通过酸碱测试仪检测处理箱内污水的酸碱性，通过药剂添加管添加合适的酸碱来调整适合除磷的污水酸碱度，紫外线光灯灭杀水中细菌病毒，避免有害细菌的滋生和传播，太阳能供电节约资源，清洁能源，减少污水处理的耗能，使污水处理源源不断，结构简单使用方便，利于推广。
