申请日2016.11.02
公开(公告)日2017.05.10
IPC分类号C02F9/04
摘要
本实用新型公开了一种火电厂循环排污水处理系统，包括通过管线依次连接的一级絮凝沉淀池、二/三级絮凝沉淀池、过滤装置、反渗透装置以及絮凝池;反渗透装置的入口连接过滤装置的出口;絮凝池的入口连接反渗透装置的浓水出口。本实用新型所提供的污水处理系统，经过三级絮凝沉淀处理后，石灰软化可去除60%～70%的硫酸根，二级絮凝沉淀利用烟道气代替部分碳酸钠，在硬度去除效果满足的条件下药剂成本可节约75%左右，可有效去除循环排污水中的镁、硫酸根、氟、重金属、悬浮物等物质，并且在过滤处理后，再经过一级反渗透装置和海水反渗透装置进行脱盐处理，降低循环排污水中的盐含量，解决电厂废水存在的问题，具有重要的经济效益和环境效益。
权利要求书
1.一种火电厂循环排污水处理系统，其特征在于，包括通过管线依次连接的一级絮凝沉淀池、二/三级絮凝沉淀池、过滤装置、反渗透装置以及絮凝池;所述反渗透装置的入口连接所述过滤装置的出口;所述絮凝池的入口连接所述反渗透装置的浓水出口。
2.根据权利要求1所述的火电厂循环排污水处理系统，其特征在于，所述过滤装置包括通过管线依次连接的多介质过滤器、臭氧高级氧化塔、生物活性炭滤池、超滤装置、一级纳滤装置和二级纳滤装置，所述多介质过滤器的入口与所述二/三级絮凝沉淀池的出口连接，所述二级纳滤装置的出口与所述反渗透装置的入口连接。
3.根据权利要求2所述的火电厂循环排污水处理系统，其特征在于，所述多介质过滤器、所述生物活性炭滤池以及所述超滤装置上均设有供反洗废水流回至所述二/三级絮凝沉淀池的管道。
4.根据权利要求1所述的火电厂循环排污水处理系统，其特征在于，所述二/三级絮凝沉淀池上还连接有浓缩池，所述浓缩池与电厂内湿法脱硫系统连接，所述二/三级絮凝沉淀池中的碳酸钙沉淀经所述浓缩池浓缩后可用于电厂内湿法脱硫系统中。
5.根据权利要求1所述的火电厂循环排污水处理系统，其特征在于，所述反渗透装置包括一级反渗透装置、微滤装置以及海水反渗透装置;所述一级反渗透装置的出口与所述絮凝池的入口连接;所述絮凝池的出口与所述微滤装置的入口连接，所述微滤装置的出口与所述海水反渗透装置的入口连接;所述海水反渗透装置的出口设有用于供浓水流动至脱硫废水处理系统的管道以及用于供淡水流动至淡水综合回用系统的管道。
6.根据权利要求5所述的火电厂循环排污水处理系统，其特征在于，所述一级反渗透装置的出口设有用于供淡水流动至淡水综合回用系统的管道;所述海水反渗透装置的出口设有用于供淡水流动至淡水综合回用系统的管道以及用于供浓水流动至脱硫废水处理系统的管道。
7.根据权利要求6所述的火电厂循环排污水处理系统，其特征在于，所述一级反渗透装置的入口还连接有供盐浓缩环节的淡水流入所述一级反渗透装置的管道。
8.根据权利要求1至7任意一项所述的火电厂循环排污水处理系统，其特征在于，所述一级絮凝沉淀池上连接有石灰加入装置;所述二/三级絮凝沉淀池中连接有烟道气加入装置和碳酸钠加入装置。
说明书
一种火电厂循环排污水处理系统
技术领域
本实用新型涉及污水处理领域，特别是涉及一种火电厂循环排污水处理系统。
背景技术
在电厂的运行过程中，脱硫废水是一种常见废水，一般包括循环排污水、脱硫废水和高盐污水，电厂废水的水质呈酸性，含盐量高，悬浮物含量高，硬度高，腐蚀性强，成分复杂，水质变化大，未经处理不能直接排放，需要单独设置电厂废水处理系统。
循环排污水主要问题是含盐量较高，若作为循环水补水，必须降低其盐分含量。
现有技术中，对循环排污水的处理，一般通过投放碳酸钠的方式，去除水中的钙、镁离子，并且，由于废水中含有大量的钙离子，需要消耗大量的碳酸钠，导致处理成本很高。
因此，如何降低循环排污水的处理成本，是本领域技术人员目前需要解决的技术问题。
实用新型内容
本实用新型的目的是提供一种火电厂循环排污水处理系统，能够有效的降低循环排污水中的硫酸根含量，降低后续碳酸钠的投入量，节约成本。
为实现上述目的，本实用新型提供如下技术方案：

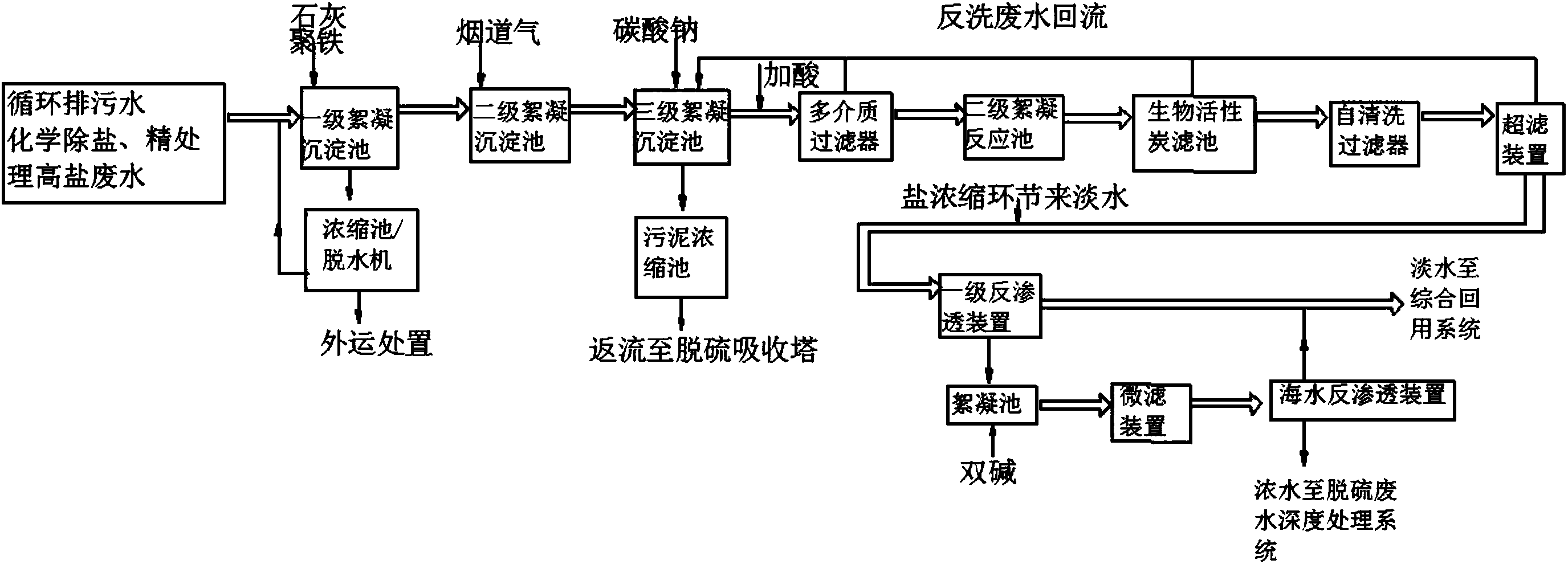

一种火电厂循环排污水处理系统，包括通过管线依次连接的一级絮凝沉淀池、二/三级絮凝沉淀池、过滤装置、反渗透装置以及絮凝池;所述反渗透装置的入口连接所述过滤装置的出口;所述絮凝池的入口连接所述反渗透装置的浓水出口。
优选的，所述过滤装置包括通过管线依次连接的多介质过滤器、臭氧高级氧化塔、生物活性炭滤池、超滤装置、一级纳滤装置和二级纳滤装置，所述多介质过滤器的入口与所述二/三级絮凝沉淀池的出口连接，所述二级纳滤装置的出口与所述反渗透装置的入口连接。
优选的，所述多介质过滤器、所述生物活性炭滤池以及所述超滤装置上均设有供反洗废水流回至所述二/三级絮凝沉淀池的管道。
优选的，所述二/三级絮凝沉淀池上还连接有浓缩池，所述浓缩池与电厂内湿法脱硫系统连接，所述二/三级絮凝沉淀池中的碳酸钙沉淀经所述浓缩池浓缩后可用于电厂内湿法脱硫系统中。
优选的，所述反渗透装置包括一级反渗透装置、微滤装置以及海水反渗透装置;所述一级反渗透装置的出口与所述絮凝池的入口连接;所述絮凝池的出口与所述微滤装置的入口连接，所述微滤装置的出口与所述海水反渗透装置的入口连接;所述海水反渗透装置的出口设有用于供浓水流动至脱硫废水处理系统的管道以及用于供淡水流动至淡水综合回用系统的管道。
优选的，所述一级反渗透装置的出口设有用于供淡水流动至淡水综合回用系统的管道;所述海水反渗透装置的出口设有用于供淡水流动至淡水综合回用系统的管道以及用于供浓水流动至脱硫废水处理系统的管道。
优选的，所述一级反渗透装置的入口还连接有供盐浓缩环节的淡水流入所述一级反渗透装置的管道。
优选的，所述一级絮凝沉淀池上连接有石灰加入装置;所述二/三级絮凝沉淀池中连接有烟道气加入装置和碳酸钠加入装置。
本实用新型所提供的火电厂循环排污水处理系统，包括通过管线依次连接的一级絮凝沉淀池、二/三级絮凝沉淀池、过滤装置、反渗透装置以及絮凝池;所述反渗透装置的入口连接所述过滤装置的出口;所述絮凝池的入口连接所述反渗透装置的浓水出口。该火电厂循环排污水处理系统，经过三级絮凝沉淀处理后，石灰软化可去除60%～70%的硫酸根，二级絮凝沉淀利用烟道气代替部分碳酸钠，在硬度去除效果满足的条件下药剂成本可节约75%左右，可有效去除循环排污水中的镁、硫酸根、氟、重金属、悬浮物等物质，并且在过滤处理后，再经过一级反渗透装置和海水反渗透装置进行脱盐处理，可有效降低循环排污水中的盐含量，实现水的零排放的同时实现了废水组分的分质提取和资源化利用，彻底解决电厂废水存在的问题，具有重要的经济效益和环境效益。
