申请日2016.10.14
公开(公告)日2016.12.21
IPC分类号C02F11/12
摘要
本发明涉及一种污泥用离心脱水机，其包括：机壳、桶部、螺旋输送机、第一驱动部、第二驱动部、以及离心棒，其中，所述桶部在内周面以所述桶部的中央部为中心沿着长度方向以放射状形成有4个至18个粉碎突部，在旋转翼的表面形成有多个破碎刀片，所述多个破碎刀片用于破碎所述旋转翼和所述多个粉碎突部之间存在的异物，所述桶部的转数为2000rpm至12000rpm，螺旋输送机的转数为1000rpm至10000rpm，所述桶部的转数和所述螺旋输送机的转数以1.2:1至2:1的比例构成。本发明的污泥用离心脱水机在位于螺旋输送机上的旋转翼设置多个破碎刀片而有效破碎污泥中含有的异物等的同时，用于提高未被干燥的污泥的脱水效果。

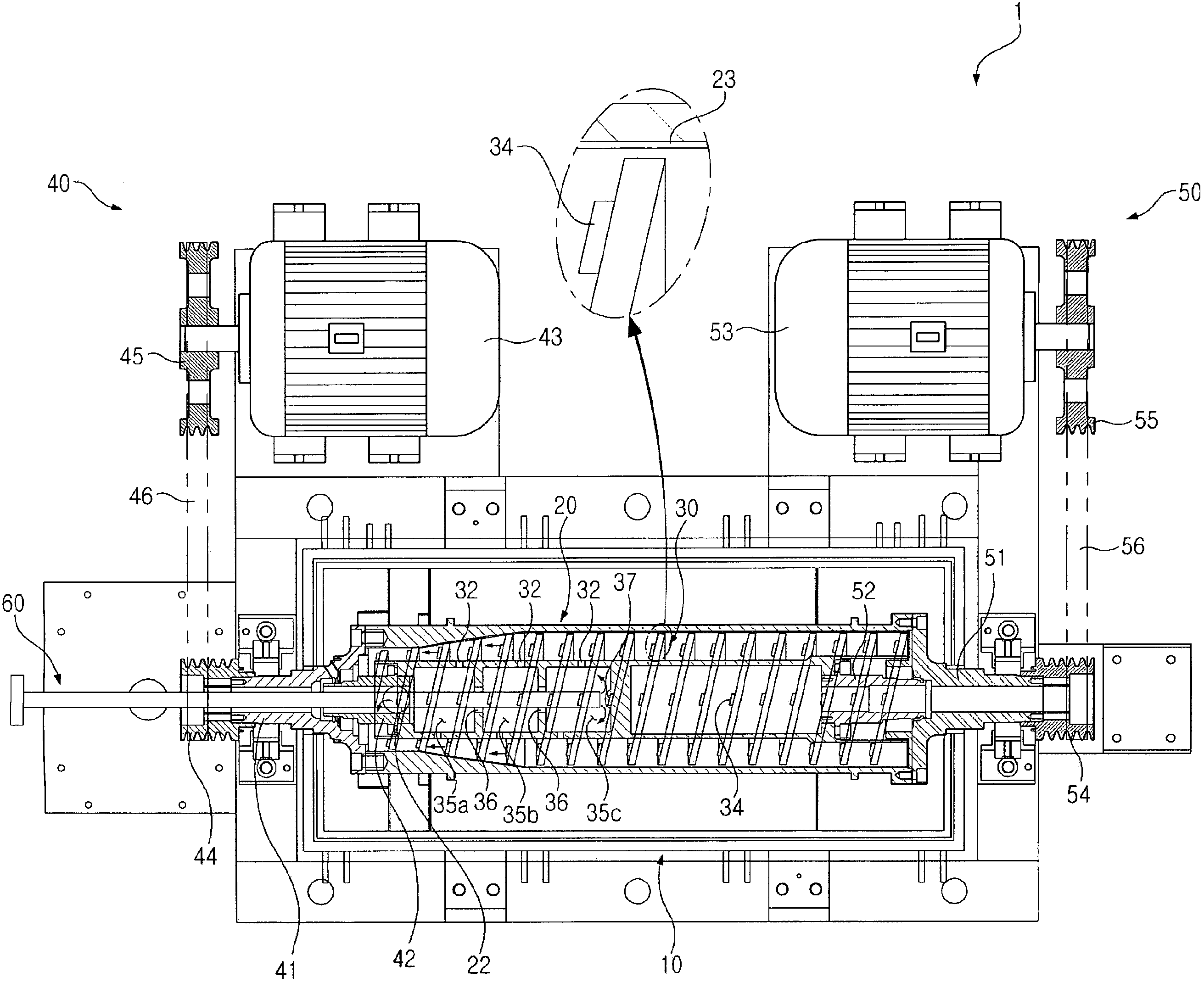

摘要附图
权利要求书
1.一种污泥用离心脱水机，其包括：
机壳;
桶部，两端部被开口而朝内侧形成有空间部，并位于所述机壳的内侧，形成有抽出孔;
螺旋输送机，位于所述空间部，在外周面形成有沿着长度方向一体连接有多个旋转翼单元的螺旋形的旋转翼，形成有多个中孔;
第一驱动部，位于所述机壳的一侧，与所述桶部的一端部连接而向所述桶部传递旋转力;
第二驱动部，位于所述机壳的另一侧，与所述螺旋输送机的另一端部连接而向所述螺旋输送机传递旋转力;以及
离心棒，向所述螺旋输送机的内侧供应未被干燥的污泥，
在所述螺旋输送机形成有多个中孔而向所述空间部排出所述未被干燥的污泥中干燥的污泥，在所述桶部形成有排出孔而收集所述干燥的污泥，其特征在于，
所述桶部在内周面以所述桶部的中央部为中心沿着长度方向以放射状形成有4个至18个粉碎突部，
在所述旋转翼的表面形成有多个破碎刀片，
所述多个破碎刀片用于破碎所述旋转翼和所述多个粉碎突部之间存在的异物，
所述桶部的转数为2000rpm至12000rpm，螺旋输送机的转数为1000rpm至10000rpm，
所述桶部的转数和所述螺旋输送机的转数以1.2:1至2:1的比例构成。
2.根据权利要求1所述的污泥用离心脱水机，其特征在于，相邻的旋转翼之间的间距为20mm至65mm。
3.根据权利要求1所述的污泥用离心脱水机，其特征在于，
所述螺旋输送机在内侧沿着长度方向形成有多个腔体，
所述多个腔体分别在一侧形成有引入孔，最后一个腔体在其另一侧形成有半球形的突起，
所述中孔在形成所述多个腔体的外围分别形成至少一个而与所述腔体连通，
所述离心棒其另一端部通过所述引入孔穿过所述多个腔体并与所述突起邻接。
4.根据权利要求1所述的污泥用离心脱水机，其特征在于，
所述第一驱动部包括：
第一转轴，两端部被开口，并与所述桶部的一端部连接;
第一螺旋轴，连接为使所述第一转轴和所述桶部相连通;以及
第一驱动马达，与所述第一转轴连接而传递旋转力，
所述第二驱动部包括：
第二转轴，与所述螺旋输送机的另一端部连接;
第二螺旋轴，用于连接所述螺旋输送机和所述第二转轴;以及
第二驱动马达，与所述第二转轴连接，向与所述第一驱动马达相反的方向传递旋转力，
所述离心棒其另一端部依次穿过所述第一转轴和第一螺旋轴而进入到所述螺旋输送机的内侧。
5.根据权利要求1所述的污泥用离心脱水机，其特征在于，
所述排出孔形成在所述桶部的一端部的外侧，
所述桶部在两端部之间形成有从设置有所述排出孔的一端部朝另一端部方向内径逐渐变大的锥形部，
所述锥形部其从另一端部朝一端部方向具有5度至30度的夹角。
说明书
污泥用离心脱水机
技术领域
本发明涉及一种污泥用离心脱水机，更详细而言涉及一种在位于螺旋输送机上的旋转翼设置多个破碎刀片而有效破碎污泥中含有的异物等的同时，用于提高未被干燥的污泥的脱水效果的污泥用离心脱水机
背景技术
通常，污泥抽取方式主要是为了通过物理的离心力浓缩脱去在处理上下水处理工序或畜产废水等的过程中产生的污泥中的水，而将污泥注入到离心分离器上来使用。
在大韩民国授权专利公报第407896号中公开有所述离心分离器。
如上所述现有离心分离器是在旋转的桶部注入污泥而从所述污泥分离水和固体物。
但是，现有离心分离器因污泥的凝聚力而需要另外添加凝集剂等药品。
而且，在挡板和桶部之间夹有固体物等而发生过负荷，还会降低脱水效果。
现有技术文献
专利文献
(专利文献0001)大韩民国授权专利公报第407896号(2003.11.20)
发明内容
本发明是为解决所述问题而提出的，其目的在于，提供一种在位于螺旋输送机上的旋转翼设置多个破碎刀片而有效破碎污泥中含有的异物等的同时，用于提高未被干燥的污泥的脱水效果的污泥用离心脱水机。
本发明所要解决的课题并不局限于以上所提及的内容，未被提及的其他解决课题可通过以下记载而使本领域的技术人员准确理解。
为达成所述目的，本发明的污泥用离心脱水机，其包括：机壳;桶部，两端部被开口而朝内侧形成有空间部，并位于所述机壳的内侧，形成有抽出孔;螺旋输送机，位于所述空间部，在外周面沿着长度方向形成有螺旋形的旋转翼，并形成有多个中孔;第一驱动部，位于所述机壳的一侧，与所述桶部的一端部连接而向所述桶部传递旋转力;第二驱动部，位于所述机壳的另一侧，与所述螺旋输送机的另一端部连接而向所述螺旋输送机传递旋转力;以及离心棒，向所述螺旋输送机的内侧供应未被干燥的污泥，在所述螺旋输送机形成有多个中孔而向所述空间部排出所述未被干燥的污泥中干燥的污泥，在所述桶部形成有排出孔而收集所述干燥的污泥，所述离心脱水机在所述旋转翼的表面形成有多个破碎刀片。
根据本发明的所述旋转翼为，多个旋转翼单元形成为沿着所述螺旋输送机的长度方向一体连接，而且相邻的旋转翼之间的间距为20mm至65mm。
根据本发明的所述桶部，在其内周面沿着长度方向以所述桶部的中央部为中心以放射状形成有4个至18个粉碎突部。
根据本发明的所述螺旋输送机，在其内侧沿着长度方向形成有多个腔体，所述多个腔体分别在一侧形成有引入孔，最后一个腔体在其另一侧形成有半球形的突起，所述中孔在形成所述多个腔体的外围分别形成至少一个而与所述腔体连通，所述离心棒其另一端部通过所述引入孔穿过所述多个腔体并与所述突起邻接。
根据本发明的所述第一驱动部包括：第一转轴，两端部被开口，并与所述桶部的一端部连接;第一螺旋轴，连接为使所述第一转轴和所述桶部相连通;以及第一驱动马达，与所述第一转轴连接而传递旋转力，所述第二驱动部包括：第二转轴，与所述螺旋输送机的另一端部连接;第二螺旋轴，用于连接所述螺旋输送机和所述第二转轴;以及第二驱动马达，与所述第二转轴连接，向与所述第一驱动马达相反的方向传递旋转力，所述离心棒其另一端部依次穿过所述第一转轴和第一螺旋轴而进入到所述螺旋输送机的内侧，所述桶部的转数和所述螺旋输送机的转数以1.2:1至2:1的比例构成。
根据本发明的所述排出孔形成在所述桶部的一端部的外侧，所述桶部在两端部之间形成有从设置有所述排出孔的一端部朝另一端部方向内径逐渐变大的锥形部，所述锥形部其从另一端部朝一端部方向具有5度至30度的夹角。
本发明的污泥用离心脱水机为，在机壳的内侧结合有具备桶部和旋转翼的螺旋输送机，所述旋转翼在其表面形成有多个破碎刀片。
根据本发明具有如下效果。即，在位于螺旋输送机上的旋转翼设置多个破碎刀片，从而有效破碎异物的同时，提高脱水效果。
本发明的效果并不局限于以上所提及的内容，未被提及的其他解决课题可通过以下记载而使本领域的技术人员准确理解。
