申请日2016.11.15
公开(公告)日2017.05.31
IPC分类号B08B3/02; B08B1/02; B08B15/04
摘要
一种污水过滤膜清洁设备，包括清洁箱，所述清洁箱一侧表面开有开口，所述清洁箱内设有插装进料转动机构、喷洒机构以及磨刷机构，所述插装进料转动机构由水平放置插装在清洁箱内一侧表面竖直排列的一对插装轴、分别套装在一对插装轴上的转管、分别套装在转管上的开有凹槽的转轮A与设有凸起的转轮B、设置在转轮A凹槽内底面的防滑垫、铰链连接在清洁箱开口处的扣盖、开在扣盖上且与一对插装轴位置相对应的圆口、嵌装在圆口内的轴承、设置在清洁箱内侧表面旋转端为水平的旋转电机、套装在旋转电机旋转端的主动齿轮和套装在位于上端的转管的从动齿轮构成。一种可以全面的清洁污水过滤膜的设备，解决了缠好之后的薄膜内部清洁不到的问题。
权利要求书

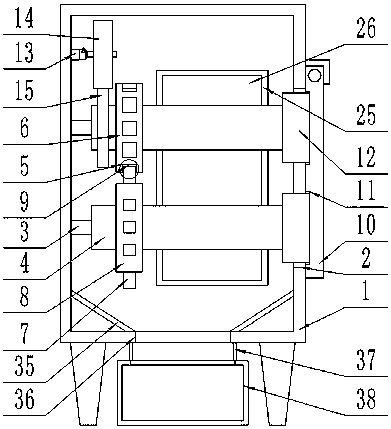

1.一种污水过滤膜清洁设备，包括清洁箱(1)，其特征在于，所述清洁箱(1)一侧表面开有开口(2)，所述清洁箱(1)内设有插装进料转动机构、喷洒机构以及磨刷机构，所述插装进料转动机构由水平放置插装在清洁箱(1)内一侧表面竖直排列的一对插装轴(3)、分别套装在一对插装轴(3)上的转管(4)、分别套装在转管(4)上的开有凹槽(5)的转轮A(6)与设有凸起(7)的转轮B(8)、设置在转轮A(6)凹槽(5)内底面的防滑垫(9)、铰链连接在清洁箱(1)开口处的扣盖(10)、开在扣盖(10)上且与一对插装轴(3)位置相对应的圆口(11)、嵌装在圆口(11)内的轴承(12)、设置在清洁箱(1)内侧表面旋转端为水平的旋转电机(13)、套装在旋转电机(13)旋转端的主动齿轮(14)和套装在位于上端的转管(4)的从动齿轮(15)构成。
2.根据权利要求1所述的一种污水过滤膜清洁设备，其特征在于，所述喷洒机构由开在清洁箱(1)内一侧表面的横槽(16)、嵌装在横槽(16)内一端的伸缩电机B(17)、设置在清洁箱(1)内位于横槽(16)处且竖直部分向上的L形杆(18)、销轴连接在L形杆(18)竖直部分另一端铰链连接在伸缩电机B(17)伸缩端的摆动杆(19)、设置在摆动杆(19)上用于喷洒管体的喷头(20)、一端与喷头(20)相连通另一端伸出清洁箱(1)的连接管(21)、设置在清洁箱(1)外侧表面且与连接管(21)相连通的水箱(22)、设置在连接管(21)上的抽吸泵(23)和设置在连接管(21)上的控制阀体构成。
3.根据权利要求1所述的一种污水过滤膜清洁设备，其特征在于，所述磨刷机构由设置在清洁箱(1)内一侧表面的伸缩电机(24)、设置在伸缩电机(24)伸缩端且与其垂直的打磨板(25)和设置在打磨板(25)一侧表面的擦拭层(26)构成。
4.根据权利要求2所述的一种污水过滤膜清洁设备，其特征在于，所述水箱(22)上设有自动续液机构，所述续液机构由设置在水箱(22)上表面的上表面的续液箱(27)、沿纵向从上到下依次开在续液箱(27)侧表面的开口A(28)与开口B(29)、一端密封连接在开口A(28)内且另一端插入水箱(22)上表面的L形管A(30)、一端密封连接在开口B(29)内且另一端插入水箱(22)内的L形管B(31)、设置在续液箱(27)内的液位传感器(32)、一端与续液箱(27)连接的连接管A(39)、连接在连接管A(39)另一端的备用水箱(33)和设置在连接管A(39)上的抽吸泵A(34)构成。
5.根据权利要求1所述的一种污水过滤膜清洁设备，其特征在于，所述清洁箱(1)内下表面设有广口收集罩(35)，所述清洁箱(1)下表面中心位置开有出尘口(36)。
6.根据权利要求5所述的一种污水过滤膜清洁设备，其特征在于，所述出尘口(36)连通有排尘管(37)，所述排尘管(37)一端连通有收集箱(38)。
说明书
一种污水过滤膜清洁设备
技术领域
本发明涉及污水过滤净化领域，尤其涉及一种污水过滤膜清洁设备。
背景技术
在污水过滤膜大量生产之后，没有及时销售出去的污水过滤膜会放置仓库中缠好捆进行长期存放，但是由于存放时间过长会产生尘土，当仓库内的污水过滤膜出库售出时，每捆污水过滤膜都需要进行清洁工艺，对污水过滤膜的内部进行清洁，确保污水过滤膜的质量。
发明内容
本发明的目的是提供一种可有效解决上述技术问题的污水过滤膜清洁设备。
为了解决上述技术问题，本发明采用如下技术方案：
一种污水过滤膜清洁设备，所述清洁箱一侧表面开有开口，所述清洁箱内设有插装进料转动机构、喷洒机构以及磨刷机构，所述插装进料转动机构由水平放置插装在清洁箱内一侧表面竖直排列的一对插装轴、分别套装在一对插装轴上的转管、分别套装在转管上的开有凹槽的转轮A与设有凸起的转轮B、设置在转轮A凹槽内底面的防滑垫、铰链连接在清洁箱开口处的扣盖、开在扣盖上且与一对插装轴位置相对应的圆口、嵌装在圆口内的轴承、设置在清洁箱内侧表面旋转端为水平的旋转电机、套装在旋转电机旋转端的主动齿轮和套装在位于上端的转管的从动齿轮构成。
所述喷洒机构由开在清洁箱内一侧表面的横槽、嵌装在横槽内一端的伸缩电机B、设置在清洁箱内位于横槽处且竖直部分向上的L形杆、销轴连接在L形杆竖直部分另一端铰链连接在伸缩电机B伸缩端的摆动杆、设置在摆动杆上用于喷洒管体的喷头、一端与喷头相连通另一端伸出清洁箱的连接管、设置在清洁箱外侧表面且与连接管相连通的水箱、设置在连接管上的抽吸泵和设置在连接管上的控制阀体构成。
所述磨刷机构由设置在清洁箱内一侧表面的伸缩电机、设置在伸缩电机伸缩端且与其垂直的打磨板和设置在打磨板一侧表面的擦拭层构成。
所述水箱上设有自动续液机构，所述续液机构由设置在水箱上表面的上表面的续液箱、沿纵向从上到下依次开在续液箱侧表面的开口A与开口B、一端密封连接在开口A内且另一端插入水箱上表面的L形管A、一端密封连接在开口B内且另一端插入水箱内的L形管B、设置在续液箱内的液位传感器、一端与续液箱连接的连接管A、连接在连接管A另一端的备用水箱和设置在连接管A上的抽吸泵A构成。
所述清洁箱内下表面设有广口收集罩，所述清洁箱下表面中心位置开有出尘口。
所述出尘口连通有排尘管，所述排尘管一端连通有收集箱。
采用上述技术方案后，本发明具有如下优点：
一种可以全面的清洁污水过滤膜的设备，解决了缠好之后的薄膜内部清洁不到的问题。
