申请日2016.10.10
公开(公告)日2017.01.04
IPC分类号B01D33/03; B01D33/37; B01D33/68
摘要
本发明涉及一种带弯弧状过滤板的污水振动过滤装置，包括过滤桶，过滤桶的外壁安装有导出管及导入管，过滤桶的桶内安装有多块的过滤板，过滤板的上端共同连接固定板，固定板与振动驱动器连接，过滤桶的底部安装有多根侧壁带气孔的、横向设置的气泡管，气泡管的中部与过滤桶外侧的进气管连接，所述导入管与导出管分居于过滤桶的相对两侧的底部及顶部，所述过滤板为向导出管一侧弯折的弧形板，从导入管至导出管之间：所述过滤板的弧长逐渐减小。本发明的导入管及导出管分别位于过滤桶的两侧底部及顶部，与过滤板的弧形状及过滤板于过滤桶中的分布相结合，提高对污水的过滤效果。

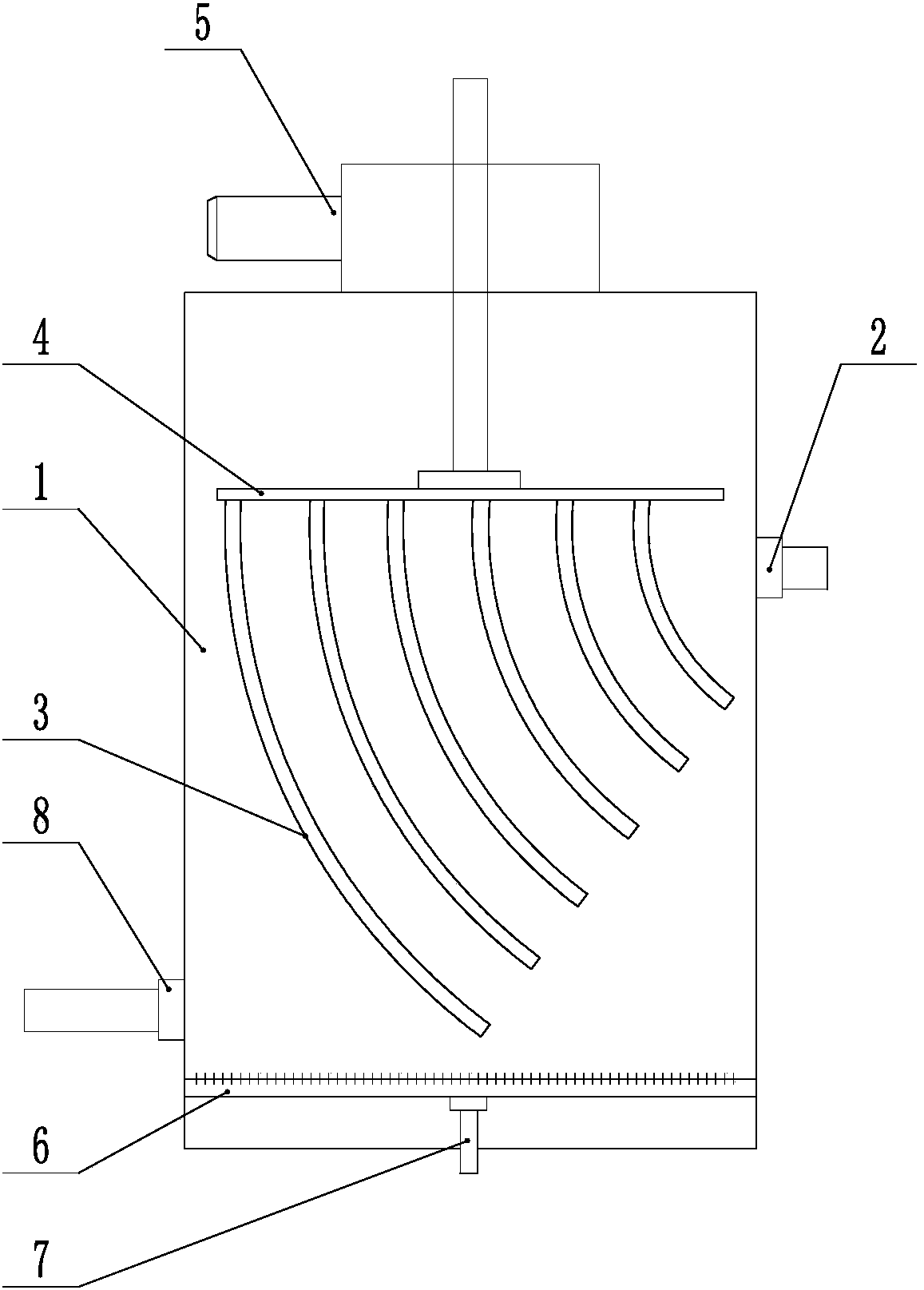

摘要附图
权利要求书
1.一种带弯弧状过滤板的污水振动过滤装置，包括过滤桶(1)，过滤桶(1)的外壁安装有导出管(2)及导入管(8)，过滤桶(1)的桶内安装有多块的过滤板(3)，过滤板(3)的上端共同连接固定板(4)，固定板(4)与振动驱动器(5)连接，过滤桶(1)的底部安装有多根侧壁带气孔的、横向设置的气泡管(6)，气泡管(6)的中部与过滤桶(1)外侧的进气管(7)连接，其特征在于：所述导入管(8)与导出管(2)分居于过滤桶(1)的相对两侧的底部及顶部，所述过滤板(3)为向导出管(2)一侧弯折的弧形板，从导入管(8)至导出管(2)之间：所述过滤板(3)的弧长逐渐减小。
说明书
一种带弯弧状过滤板的污水振动过滤装置
技术领域
本发明涉及环保设备设备领域，特别涉及水环境保护与治理设备,尤其涉及抗污染的的震动过滤设备。
背景技术
在水环境治理过程中,通常采用过滤分离技术对污水进行净化处理,常用的设备为振动过滤设备,气浮式振动过滤设备为其中的一种。气浮式振动过滤设备中，振动过滤结构为一过滤桶，过滤桶中设置有多快平行的过滤板，过滤板的下方设置有气浮管，气浮管与气泵连接;工作时，过滤板进行振动过滤且其下方向上产生气泡，气泡的作用是一方面提高过滤效果，另一方面还能避免过滤板上的微孔堵塞，从而提高过滤效率。上述振动过滤结构由于只在过滤桶的底部设置气浮管，过滤板的上方受气泡的影响较小，因此还存在过滤板上部堵塞的现象，其过滤效率还有待提高，并且污水导入管与导出管的位置布置不合理，同样导致效率较低。
发明内容
本申请人针对现有技术的上述缺点，进行研究和改进，提供一种带弯弧状过滤板的污水振动过滤装置，有效地避免了过滤板堵塞，提高过滤效果。
为了解决上述问题，本发明采用如下方案：
一种带弯弧状过滤板的污水振动过滤装置，包括过滤桶，过滤桶的外壁安装有导出管及导入管，过滤桶的桶内安装有多块的过滤板，过滤板的上端共同连接固定板，固定板与振动驱动器连接，过滤桶的底部安装有多根侧壁带气孔的、横向设置的气泡管，气泡管的中部与过滤桶外侧的进气管连接，所述导入管与导出管分居于过滤桶的相对两侧的底部及顶部，所述过滤板为向导出管一侧弯折的弧形板，从导入管至导出管之间：所述过滤板的弧长逐渐减小。
本发明的技术效果在于：
本发明的导入管及导出管分别位于过滤桶的两侧底部及顶部，与过滤板的弧形状及过滤板于过滤桶中的分布相结合，提高对污水的过滤效果。
