申请日2016.10.09
公开(公告)日2017.02.01
IPC分类号E03F9/00
摘要
一种用于城市下水管道的污泥清淤处理系统，包括底板装置、支架装置、电机装置、拉动装置、清扫装置、支撑装置、回收装置及收集装置，底板装置包括底板、第一固定块、第一滚轮及第一连接杆，支架装置包括第一支撑杆、第一横杆、定位杆、第一竖杆、第一斜杆，电机装置包括第一电机、第一转轴、第一旋转架、转框、第二旋转架，拉动装置包括第二电机、输出轴、第二固定块、拉线、固定环及弹性杆，清扫装置包括第三电机、第三固定块、第二转轴、第三旋转架、支撑环、转块、粉碎齿、第一刷毛、顶靠框及第二刷毛，支撑装置包括第一支架、第二支架、第二横杆、第一固定杆、第三弹簧。本发明能够对下水管道进行有效的清淤作业，清除的较为干净且快速。

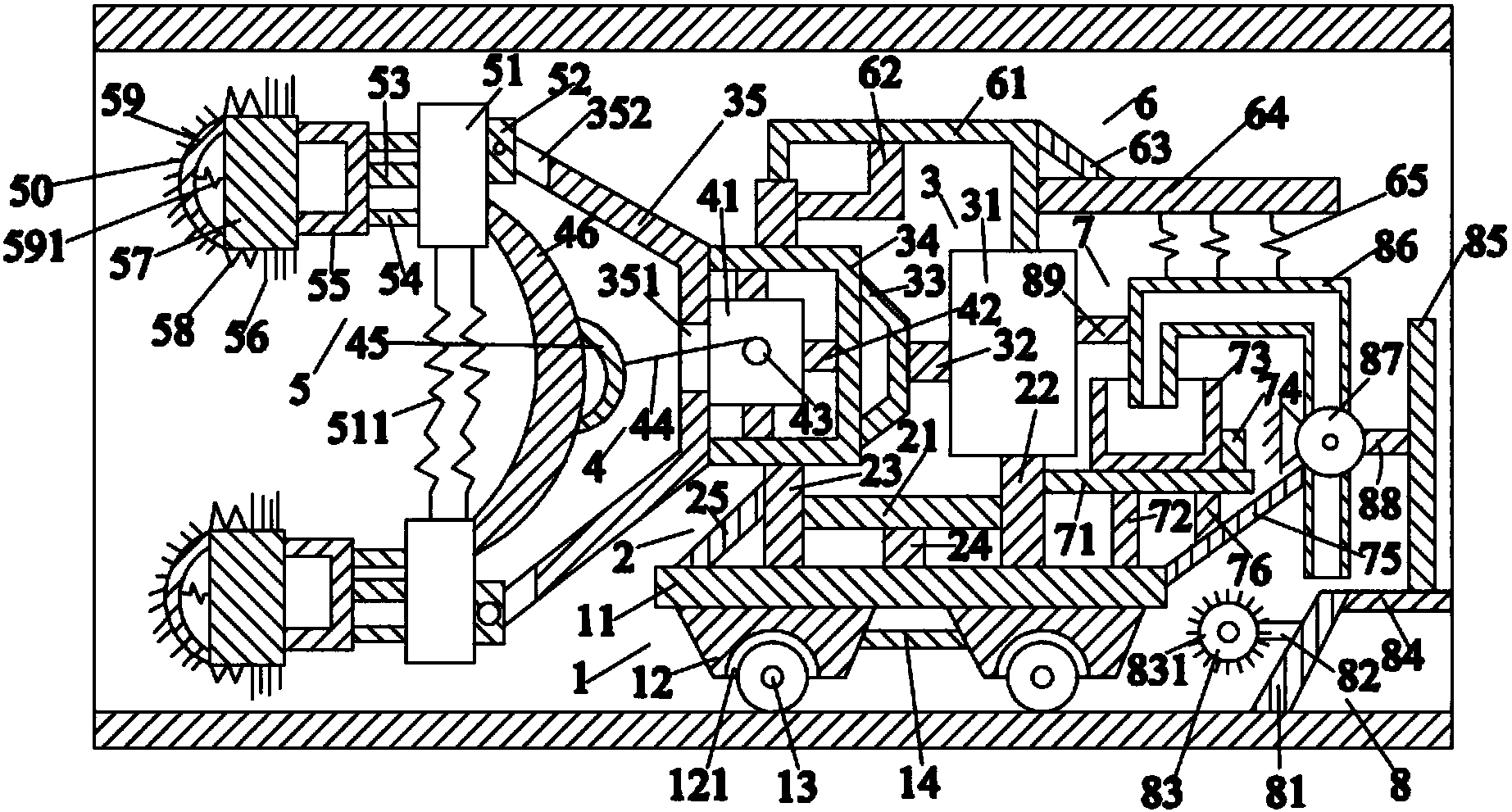

摘要附图
权利要求书
1.一种用于城市下水管道的污泥清淤处理系统，其特征在于：所述用于城市下水管道的污泥清淤处理系统包括底板装置、位于所述底板装置上方的支架装置、位于所述支架装置上方的电机装置、设置于所述电机装置上的拉动装置、设置于所述电机装置左侧的清扫装置、位于所述电机装置上方的支撑装置、位于所述支撑装置下方的回收装置及位于所述回收装置右侧的收集装置，所述底板装置包括底板、位于所述底板下方左右两侧的第一固定块、位于所述第一固定块下方的第一滚轮及设置于所述第一固定块上的第一连接杆，所述支架装置包括第一支撑杆、位于所述第一支撑杆左侧的第一横杆、位于所述第一横杆左侧的定位杆、位于所述第一横杆下方的第一竖杆、位于所述定位杆左侧的第一斜杆，所述电机装置包括第一电机、位于所述第一电机左侧的第一转轴、位于所述第一转轴左侧的第一旋转架、位于所述第一旋转架左侧的转框、位于所述转框左侧的第二旋转架，所述拉动装置包括第二电机、设置于所述第二电机上的输出轴、设置于所述第二电机上的第二固定块、设置于所述输出轴上的拉线、位于所述拉线左侧的固定环及位于所述固定环左侧的弹性杆，所述清扫装置包括设置于所述第二旋转架两端的第三电机、位于所述第三电机右侧的第三固定块、位于所述第三电机左侧的第二转轴、位于所述第二转轴左侧的第三旋转架、位于所述第三电机左侧的支撑环、位于所述第三旋转架左侧的转块、设置于所述转块上的粉碎齿、第一刷毛、位于所述转块左侧的顶靠框及设置于所述顶靠框上的第二刷毛，所述支撑装置包括第一支架、设置于所述第一支架上的第二支架、位于所述第一支架右侧的第二横杆、位于所述第二横杆上方的第一固定杆、位于所述第二横杆下方的第三弹簧，所述回收装置包括第一横板、位于所述第一横板下方的第二支撑杆、位于所述第一横板上方的回收箱、位于所述回收箱右侧的限定块、位于所述第一横板下方的第二固定杆、位于所述第二固定杆上方的第三支撑杆，所述收集装置包括刮板、设置于所述刮板上的第三固定杆、设置于所述第三固定杆上的第二滚轮、位于所述刮板右侧的第二横板、位于所述第二横板上方的挡板、位于所述挡板左侧的收集管道、设置于所述收集管道上的吸取泵、位于所述吸取泵右侧的第四固定杆、设置于所述收集管道上的第五固定杆及位于所述挡板上方的固定架。
2.如权利要求1所述的用于城市下水管道的污泥清淤处理系统，其特征在于：所述底板呈长方体且水平放置，所述第一固定块设有两个，所述第一固定块的上表面与所述底板的下表面固定连接，所述第一固定块的下表面设有第一凹槽，所述第一滚轮设有两个，所述第一滚轮呈圆柱体，所述第一滚轮收容于所述第一凹槽内且与所述第一固定块轴转连接，所述第一连接杆呈水平状，所述第一连接杆的端部与所述第一固定块固定连接。
3.如权利要求2所述的用于城市下水管道的污泥清淤处理系统，其特征在于：所述第一支撑杆呈长方体且竖直放置，所述第一支撑杆的下端与所述底板的上表面固定连接，所述第一横杆呈长方体且水平放置，所述第一横杆的右端与所述第一支撑杆的左表面固定连接，所述第一横杆的左端与所述定位杆的右表面固定连接，所述定位杆呈长方体且竖直放置，所述定位杆的下端与所述底板的上表面固定连接，所述第一竖杆呈长方体且竖直放置，所述第一竖杆的下端与所述底板固定连接，所述第一竖杆的上端与所述第一横杆的下表面固定连接，所述第一斜杆呈倾斜状，所述第一斜杆的下端与所述底板固定连接，所述第一斜杆的上端与所述定位杆的左表面固定连接。
4.如权利要求3所述的用于城市下水管道的污泥清淤处理系统，其特征在于：所述第一支撑杆的上端与所述第一电机的下表面固定连接，所述第一转轴呈圆柱体且水平放置，所述第一转轴的右端与所述第一电机连接，所述第一转轴的左端与所述第一旋转架的右表面固定连接，所述第一旋转架呈凹字形，所述第一旋转架的两端与所述转框的右表面固定连接，所述转框呈空心的圆柱体状，所述转框水平放置，所述转框贯穿所述定位杆的左右表面且与其滑动连接，所述第二旋转架的横截面呈凹字形，所述第二旋转架上设有第一通孔及位于其两端的第二凹槽，所述转框的左表面与所述第二旋转架的右表面固定连接，所述转框位于所述第一通孔的右侧。
5.如权利要求4所述的用于城市下水管道的污泥清淤处理系统，其特征在于：所述第二电机收容于所述转框内，所述第二电机的左表面与所述第二旋转架的右表面固定连接，所述输出轴呈圆柱体，所述输出轴与所述第二电机连接，所述第二固定块设有若干个，所述第二固定块的一端与所述第二电机固定连接，所述第二固定块的另一端与所述转框的内表面固定连接，所述拉线的右端与所述输出轴固定连接，所述拉线穿过所述第一通孔，所述拉线的左端与所述固定环固定连接，所述固定环呈半圆环状，所述固定环的两端与所述弹性杆的右表面固定连接，所述弹性杆呈弯曲状。
6.如权利要求5所述的用于城市下水管道的污泥清淤处理系统，其特征在于：所述第三固定块设有两个，所述第三固定块呈长方体，所述第三固定块收容于所述第二凹槽内且与所述第二旋转架轴转连接，所述第三固定块的左表面与所述第三电机的右表面固定连接，所述第三电机设有两个且分别位于所述第二旋转架的两端，所述弹性杆的两端与所述第三电机的右表面固定连接，所述第三电机上设有第一弹簧，所述第一弹簧设有两个，所述第一弹簧位于所述第三电机之间，所述第一弹簧的端部与所述第三电机固定连接，所述第二转轴设有两个，所述第二转轴呈圆柱体，所述第二转轴水平放置，所述第二转轴的右端与所述第三电机连接，所述第二转轴的左端与所述第三旋转架的右表面固定连接，所述支撑环设有两个，所述支撑环呈横截面为圆环的柱体，所述支撑环水平放置，所述支撑环的右表面与所述第三电机的左表面固定连接，所述支撑环的左表面与所述第三旋转架的右表面滑动连接，所述第三旋转架设有两个，所述第三旋转架呈凹字形，所述第三旋转架的两端与所述转块的右表面固定连接，所述转块设有两个，所述转块呈圆柱体，所述粉碎齿设有若干个，所述粉碎齿与所述转块固定连接，所述第一刷毛设有若干个，所述第一刷毛与所述转块固定连接，所述顶靠框呈空心的半球状，所述顶靠框的右表面与所述转块的左表面固定连接，所述顶靠框上设有第二弹簧，所述第二弹簧收容于所述顶靠框内，所述第二弹簧的左端与所述顶靠框固定连接，所述第二弹簧的右端与所述转块固定连接，所述第二刷毛设有若干个，所述第二刷毛均匀分布在所述顶靠框上且与其固定连接。
7.如权利要求6所述的用于城市下水管道的污泥清淤处理系统，其特征在于：所述第一支架呈凹字形，所述第一支架的一端与所述定位杆的上端固定连接，所述第一支架的另一端与所述第一电机的上表面固定连接，所述第二支架呈L型，所述第二支架的上端与所述第一支架固定连接，所述第二支架的下端与所述定位杆固定连接，所述第二横杆呈长方体且水平放置，所述第二横杆的左端与所述第一支架的右表面固定连接，所述第一固定杆呈倾斜状，所述第一固定杆的上端与所述第一支架固定连接，所述第一固定杆的下端与所述第二横杆固定连接，所述第三弹簧设有若干个，所述第三弹簧呈竖直状，所述第三弹簧的上端与所述第二横杆固定连接。
8.如权利要求7所述的用于城市下水管道的污泥清淤处理系统，其特征在于：所述第一横板呈长方体且水平放置，所述第一横板的左端与所述第一支撑杆的右表面固定连接，所述第二支撑杆呈长方体且竖直放置，所述第二支撑杆的下端与所述底板固定连接，所述第二支撑杆的上端与所述第一横板的下表面固定连接，所述回收箱呈空心的长方体，所述回收箱的下表面与所述第一横板的上表面滑动连接，所述限定块呈长方体且竖直放置，所述限定块的下表面与所述第一横板的上表面固定连接，所述限定块的左表面与所述回收箱的右表面滑动连接，所述第二固定杆呈倾斜状，所述第二固定杆的左端与所述底板的右端固定连接，所述第三支撑杆呈竖直状，所述第三支撑杆的上端与所述第一横板固定连接，所述第三支撑杆的下端与所述第二固定杆固定连接。
9.如权利要求8所述的用于城市下水管道的污泥清淤处理系统，其特征在于：所述刮板呈倾斜状，所述刮板的下端顶靠在下水管道的内表面上，所述第三固定杆呈水平状，所述第三固定杆的右端与所述挂板固定连接，所述第二滚轮呈圆柱体，所述第二滚轮与所述第三固定杆轴转连接，所述第二滚轮上设有若干第三刷毛，所述第三刷毛均匀分布在所述第二滚轮上且与其固定连接，所述第二横板呈水平状，所述第二横板的左端与所述刮板的上端固定连接，所述挡板呈长方体且竖直放置，所述挡板的下端与所述第二横板的上表面固定连接，所述收集管道的右端对准所述第二横板，所述收集管道的左端位于所述回收箱的上方，所述第三弹簧的下端与所述收集管道固定连接，所述第二固定杆的右端与所述收集管道固定连接，所述第四固定杆呈水平状，所述第四固定杆的右端与所述挡板固定连接，所述第四固定杆的左端与所述吸取泵固定连接，所述第五固定杆呈水平状，所述第五固定杆的左端与所述第一电机的右表面固定连接，所述第五固定杆的右端与所述收集管道固定连接，所述固定架呈L型，所述固定架的下端与所述挡板固定连接，所述固定架的上端与所述第二横杆的右端固定连接。
说明书
一种用于城市下水管道的污泥清淤处理系统
技术领域
本发明涉及下水管道清淤技术领域，尤其是涉及一种用于城市下水管道的污泥清淤处理系统。
背景技术
在我国中、小城市下水管道清淤工作多为双井人力作业，从一井口用长竹片将牵拉缆绳导入另一井口，然后拴上扒泥筒在两井口间来回牵拉，待泥筒盛污泥后用绞车把泥筒提到地面，将筒中的淤泥倒入等待运污泥的车斗中。如此循环往复，将两井间的下水管道段清淤完成，再改到另外两井间管段清淤作业，此种双井人力清淤作业，其体力劳动重，劳动条件差，效率低，不适合现代文明城市要求等缺点。
因此，有必要提供一种新的技术方案以克服上述缺陷。
发明内容
本发明的目的在于提供一种可有效解决上述技术问题的用于城市下水管道的污泥清淤处理系统。
为达到本发明之目的，采用如下技术方案：
一种用于城市下水管道的污泥清淤处理系统，所述用于城市下水管道的污泥清淤处理系统包括底板装置、位于所述底板装置上方的支架装置、位于所述支架装置上方的电机装置、设置于所述电机装置上的拉动装置、设置于所述电机装置左侧的清扫装置、位于所述电机装置上方的支撑装置、位于所述支撑装置下方的回收装置及位于所述回收装置右侧的收集装置，所述底板装置包括底板、位于所述底板下方左右两侧的第一固定块、位于所述第一固定块下方的第一滚轮及设置于所述第一固定块上的第一连接杆，所述支架装置包括第一支撑杆、位于所述第一支撑杆左侧的第一横杆、位于所述第一横杆左侧的定位杆、位于所述第一横杆下方的第一竖杆、位于所述定位杆左侧的第一斜杆，所述电机装置包括第一电机、位于所述第一电机左侧的第一转轴、位于所述第一转轴左侧的第一旋转架、位于所述第一旋转架左侧的转框、位于所述转框左侧的第二旋转架，所述拉动装置包括第二电机、设置于所述第二电机上的输出轴、设置于所述第二电机上的第二固定块、设置于所述输出轴上的拉线、位于所述拉线左侧的固定环及位于所述固定环左侧的弹性杆，所述清扫装置包括设置于所述第二旋转架两端的第三电机、位于所述第三电机右侧的第三固定块、位于所述第三电机左侧的第二转轴、位于所述第二转轴左侧的第三旋转架、位于所述第三电机左侧的支撑环、位于所述第三旋转架左侧的转块、设置于所述转块上的粉碎齿、第一刷毛、位于所述转块左侧的顶靠框及设置于所述顶靠框上的第二刷毛，所述支撑装置包括第一支架、设置于所述第一支架上的第二支架、位于所述第一支架右侧的第二横杆、位于所述第二横杆上方的第一固定杆、位于所述第二横杆下方的第三弹簧，所述回收装置包括第一横板、位于所述第一横板下方的第二支撑杆、位于所述第一横板上方的回收箱、位于所述回收箱右侧的限定块、位于所述第一横板下方的第二固定杆、位于所述第二固定杆上方的第三支撑杆，所述收集装置包括刮板、设置于所述刮板上的第三固定杆、设置于所述第三固定杆上的第二滚轮、位于所述刮板右侧的第二横板、位于所述第二横板上方的挡板、位于所述挡板左侧的收集管道、设置于所述收集管道上的吸取泵、位于所述吸取泵右侧的第四固定杆、设置于所述收集管道上的第五固定杆及位于所述挡板上方的固定架。
所述底板呈长方体且水平放置，所述第一固定块设有两个，所述第一固定块的上表面与所述底板的下表面固定连接，所述第一固定块的下表面设有第一凹槽，所述第一滚轮设有两个，所述第一滚轮呈圆柱体，所述第一滚轮收容于所述第一凹槽内且与所述第一固定块轴转连接，所述第一连接杆呈水平状，所述第一连接杆的端部与所述第一固定块固定连接。
所述第一支撑杆呈长方体且竖直放置，所述第一支撑杆的下端与所述底板的上表面固定连接，所述第一横杆呈长方体且水平放置，所述第一横杆的右端与所述第一支撑杆的左表面固定连接，所述第一横杆的左端与所述定位杆的右表面固定连接，所述定位杆呈长方体且竖直放置，所述定位杆的下端与所述底板的上表面固定连接，所述第一竖杆呈长方体且竖直放置，所述第一竖杆的下端与所述底板固定连接，所述第一竖杆的上端与所述第一横杆的下表面固定连接，所述第一斜杆呈倾斜状，所述第一斜杆的下端与所述底板固定连接，所述第一斜杆的上端与所述定位杆的左表面固定连接。
所述第一支撑杆的上端与所述第一电机的下表面固定连接，所述第一转轴呈圆柱体且水平放置，所述第一转轴的右端与所述第一电机连接，所述第一转轴的左端与所述第一旋转架的右表面固定连接，所述第一旋转架呈凹字形，所述第一旋转架的两端与所述转框的右表面固定连接，所述转框呈空心的圆柱体状，所述转框水平放置，所述转框贯穿所述定位杆的左右表面且与其滑动连接，所述第二旋转架的横截面呈凹字形，所述第二旋转架上设有第一通孔及位于其两端的第二凹槽，所述转框的左表面与所述第二旋转架的右表面固定连接，所述转框位于所述第一通孔的右侧。
所述第二电机收容于所述转框内，所述第二电机的左表面与所述第二旋转架的右表面固定连接，所述输出轴呈圆柱体，所述输出轴与所述第二电机连接，所述第二固定块设有若干个，所述第二固定块的一端与所述第二电机固定连接，所述第二固定块的另一端与所述转框的内表面固定连接，所述拉线的右端与所述输出轴固定连接，所述拉线穿过所述第一通孔，所述拉线的左端与所述固定环固定连接，所述固定环呈半圆环状，所述固定环的两端与所述弹性杆的右表面固定连接，所述弹性杆呈弯曲状。
所述第三固定块设有两个，所述第三固定块呈长方体，所述第三固定块收容于所述第二凹槽内且与所述第二旋转架轴转连接，所述第三固定块的左表面与所述第三电机的右表面固定连接，所述第三电机设有两个且分别位于所述第二旋转架的两端，所述弹性杆的两端与所述第三电机的右表面固定连接，所述第三电机上设有第一弹簧，所述第一弹簧设有两个，所述第一弹簧位于所述第三电机之间，所述第一弹簧的端部与所述第三电机固定连接，所述第二转轴设有两个，所述第二转轴呈圆柱体，所述第二转轴水平放置，所述第二转轴的右端与所述第三电机连接，所述第二转轴的左端与所述第三旋转架的右表面固定连接，所述支撑环设有两个，所述支撑环呈横截面为圆环的柱体，所述支撑环水平放置，所述支撑环的右表面与所述第三电机的左表面固定连接，所述支撑环的左表面与所述第三旋转架的右表面滑动连接，所述第三旋转架设有两个，所述第三旋转架呈凹字形，所述第三旋转架的两端与所述转块的右表面固定连接，所述转块设有两个，所述转块呈圆柱体，所述粉碎齿设有若干个，所述粉碎齿与所述转块固定连接，所述第一刷毛设有若干个，所述第一刷毛与所述转块固定连接，所述顶靠框呈空心的半球状，所述顶靠框的右表面与所述转块的左表面固定连接，所述顶靠框上设有第二弹簧，所述第二弹簧收容于所述顶靠框内，所述第二弹簧的左端与所述顶靠框固定连接，所述第二弹簧的右端与所述转块固定连接，所述第二刷毛设有若干个，所述第二刷毛均匀分布在所述顶靠框上且与其固定连接。
所述第一支架呈凹字形，所述第一支架的一端与所述定位杆的上端固定连接，所述第一支架的另一端与所述第一电机的上表面固定连接，所述第二支架呈L型，所述第二支架的上端与所述第一支架固定连接，所述第二支架的下端与所述定位杆固定连接，所述第二横杆呈长方体且水平放置，所述第二横杆的左端与所述第一支架的右表面固定连接，所述第一固定杆呈倾斜状，所述第一固定杆的上端与所述第一支架固定连接，所述第一固定杆的下端与所述第二横杆固定连接，所述第三弹簧设有若干个，所述第三弹簧呈竖直状，所述第三弹簧的上端与所述第二横杆固定连接。
所述第一横板呈长方体且水平放置，所述第一横板的左端与所述第一支撑杆的右表面固定连接，所述第二支撑杆呈长方体且竖直放置，所述第二支撑杆的下端与所述底板固定连接，所述第二支撑杆的上端与所述第一横板的下表面固定连接，所述回收箱呈空心的长方体，所述回收箱的下表面与所述第一横板的上表面滑动连接，所述限定块呈长方体且竖直放置，所述限定块的下表面与所述第一横板的上表面固定连接，所述限定块的左表面与所述回收箱的右表面滑动连接，所述第二固定杆呈倾斜状，所述第二固定杆的左端与所述底板的右端固定连接，所述第三支撑杆呈竖直状，所述第三支撑杆的上端与所述第一横板固定连接，所述第三支撑杆的下端与所述第二固定杆固定连接。
所述刮板呈倾斜状，所述刮板的下端顶靠在下水管道的内表面上，所述第三固定杆呈水平状，所述第三固定杆的右端与所述挂板固定连接，所述第二滚轮呈圆柱体，所述第二滚轮与所述第三固定杆轴转连接，所述第二滚轮上设有若干第三刷毛，所述第三刷毛均匀分布在所述第二滚轮上且与其固定连接，所述第二横板呈水平状，所述第二横板的左端与所述刮板的上端固定连接，所述挡板呈长方体且竖直放置，所述挡板的下端与所述第二横板的上表面固定连接，所述收集管道的右端对准所述第二横板，所述收集管道的左端位于所述回收箱的上方，所述第三弹簧的下端与所述收集管道固定连接，所述第二固定杆的右端与所述收集管道固定连接，所述第四固定杆呈水平状，所述第四固定杆的右端与所述挡板固定连接，所述第四固定杆的左端与所述吸取泵固定连接，所述第五固定杆呈水平状，所述第五固定杆的左端与所述第一电机的右表面固定连接，所述第五固定杆的右端与所述收集管道固定连接，所述固定架呈L型，所述固定架的下端与所述挡板固定连接，所述固定架的上端与所述第二横杆的右端固定连接。
与现有技术相比，本发明具有如下有益效果：本发明用于城市下水管道的污泥清淤处理系统结构简单，使用方便，能够对下水管道进行有效的清淤作业，清除的较为干净且快速，可以大大降低人工劳动强度，同时可以将下水管道内壁上沾有的较硬的杂质清除掉，并且可以将清除掉的淤泥有效的收集起来，方便对其进行处理，自动化程度高，工作效率高。
