申请日2016.10.09
公开(公告)日2017.04.05
IPC分类号C02F3/00
摘要
本实用新型公开了一种光催化生物降解污水处理设备，包括箱体，箱体侧部上方设有进水管，箱体侧部下方设有出水管。进水管下端设有阶梯状的光催化板，光催化板包括多层连续阶梯的光催化面，光催化面表面上设有一层光催化涂层，每一层阶梯中靠下端的光催化面上设有生物填料框。进水管对面的箱体内壁上设有激发光装置。本实用新型包括阶梯状的光催化板和生物填料框组合，一方面待处理废水可以形成较薄的液膜，有利于光催化反应进行，另一方面通过光催化作用和生物联用，获得较好的处理效果。

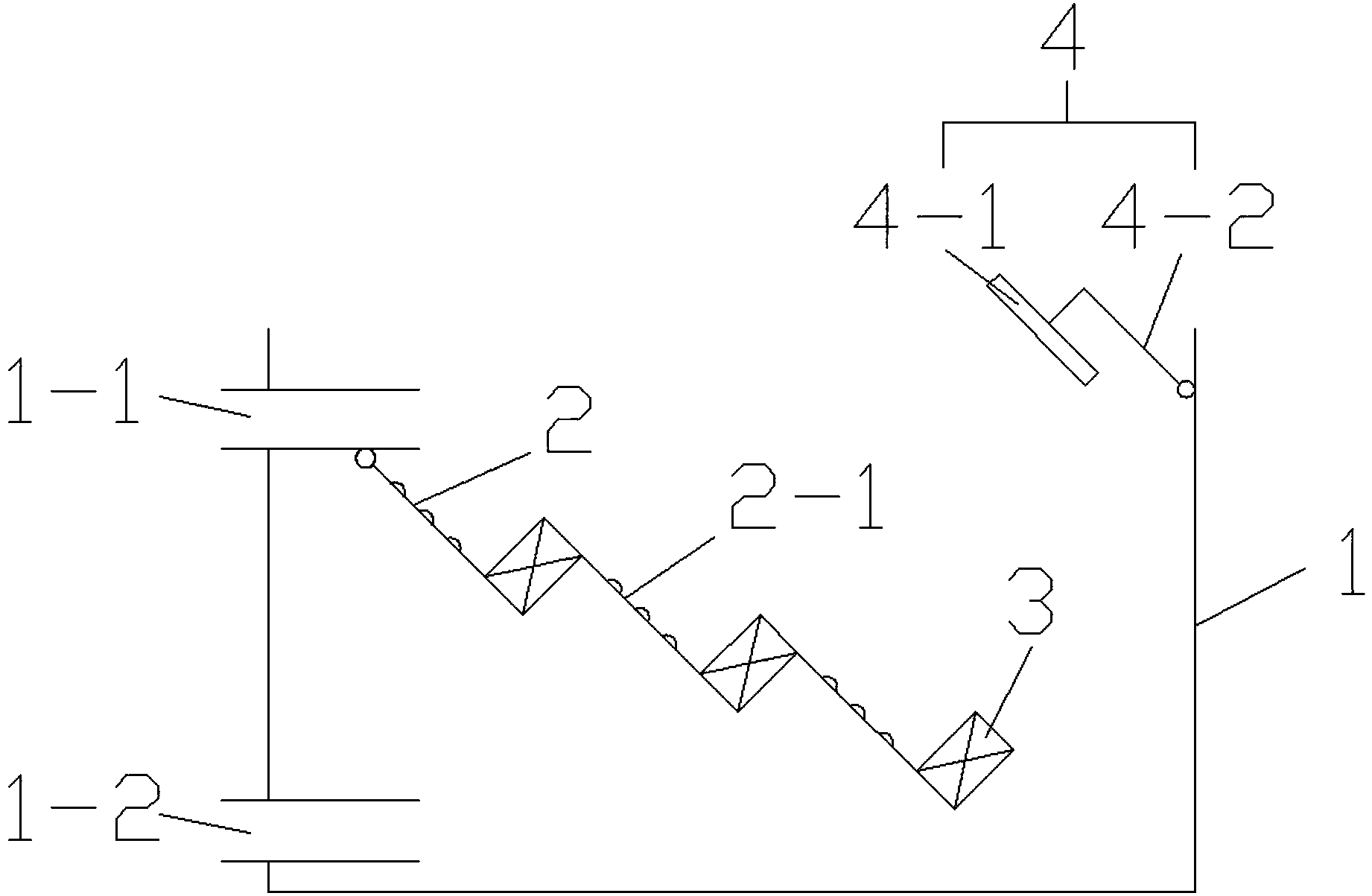

摘要附图
权利要求书
1.一种光催化生物降解污水处理设备，其特征在于：包括箱体(1)，箱体(1)侧部上方设有进水管(1-1)，箱体(1)侧部下方设有出水管(1-2);所述进水管(1-1)下端设有阶梯状的光催化板(2)，光催化板(2)包括多层连续阶梯的光催化面(2-1)，光催化面(2-1)表面上设有一层光催化涂层，每一层阶梯中靠下端的光催化面(2-1)上设有生物填料框(3);所述进水管(1-1)对面的箱体(1)内壁上设有激发光装置(4)。
2.根据权利要求1所述的一种光催化生物降解污水处理设备，其特征在于：所述光催化板(2)与箱体(1)底部呈45°夹角;所述光催化板(2)上相邻的光催化面(2-1)呈90°夹角。
3.根据权利要求1所述的一种光催化生物降解污水处理设备，其特征在于：所述光催化板(2-1)的上端转动连接在进水管(1-1)的下端。
4.根据权利要求1所述的一种光催化生物降解污水处理设备，其特征在于：所述激发光装置(4)包括激发光源(4-1)以及设置在激发光源(4-1)背侧的支架(4-2);所述支架(4-2)转动连接在箱体(1)内壁上。
5.根据权利要求1所述的一种光催化生物降解污水处理设备，其特征在于：所述光催化板(2)的每一层阶梯中靠上端的光催化面(2-1)上设有波浪形结构。
6.根据权利要求1所述的一种光催化生物降解污水处理设备，其特征在于：所述进水管(1-1)和出水管(1-2)设置在箱体(1)的同一侧。
说明书
一种光催化生物降解污水处理设备
技术领域
本实用新型涉及一种光催化生物降解污水处理设备。
背景技术
随着工业的不断发展，环境污染日益严重，人们对环境的要求不断提高，传统水处理工艺中的物理方法、生物方法往往不能得到满意的结果。光催化氧化技术是近20年才出现的水处理新技术。它起源于出现能源危机的上世纪七十年代。1972年日本的Fujishima和Honda发现氧化钛单晶电极光解水生成氢气以来，多相-光催化氧化技术引起广泛的兴趣。
光催化氧化法在环境保护上的应用已引起世界各国高度重视，我国在这方面也加强了投资力度。近几年来，光催化氧化法以成本低、无二次污染的突出优点，已得到人们的普通认可。选择高效的催化剂，摸索最佳的操作参数，寻求最佳的解决方案，提高污水中有机物的分解率是我们研究的目的，其在工业废水处理方面的应用潜力是巨大的。由于现有技术中的大多数设备中光催化过程的时间短，降解不彻底，因此需要多种方法联合处理。
实用新型内容
本实用新型的目的是提供一种光催化生物降解污水处理设备。
实现本实用新型目的的技术方案是：一种光催化生物降解污水处理设备，包括箱体，箱体侧部上方设有进水管，箱体侧部下方设有出水管;所述进水管下端设有阶梯状的光催化板，光催化板包括多层连续阶梯的光催化面，光催化面表面上设有一层光催化涂层，每一层阶梯中靠下端的光催化面上设有生物填料框;所述进水管对面的箱体内壁上设有激发光装置。
所述光催化板与箱体底部呈45°夹角;所述光催化板上相邻的光催化面呈90°夹角。
所述光催化板的上端转动连接在进水管的下端。
所述激发光装置包括激发光源以及设置在激发光源背侧的支架;所述支架转动连接在箱体内壁上。
所述光催化板的每一层阶梯中靠上端的光催化面上设有波浪形结构。
所述进水管和出水管设置在箱体的同一侧。
采用了上述技术方案，本实用新型具有以下的有益效果：(1)本实用新型包括阶梯状的光催化板和生物填料框组合，一方面待处理废水可以形成较薄的液膜，有利于光催化反应进行，另一方面通过光催化作用和生物联用，获得较好的处理效果。
(2)本实用新型的光催化板的上端转动连接在进水管的下端，使用时人们可以根据水流大小和实际需求调整光催化板的坡度
(3)本实用新型的激发光装置包括激发光源以及设置在激发光源背侧的支架，支架转动连接在箱体内侧面上，方便人们控制激发光的照射角度。
(4)本实用新型的光催化板的每一层阶梯中靠上端的光催化面上设有波浪形结构，增加了污水与光催化板上的光催化涂层的接触时间，提高了降解效率。
