申请日2016.07.15
公开(公告)日2016.12.28
IPC分类号C02F9/04; C02F103/12
摘要
本实用新型涉及环保工程技术领域，尤其涉及玻璃废水处理系统，包括：玻璃废水净化设备，及与所述玻璃废水净化设备相通的污泥处理设备，所述玻璃废水净化设备包括：反应装置，设置在所述反应装置周侧、且与所述反应装置相通的调节装置、加药装置和暂存装置，通过抽取泵与所述暂存装置相通、依次设置且相邻位置间相通的滤沙装置、碳吸附装置、过滤器、超滤装置和清水回收用装置;本实用新型具有液体处理后具有纯度较高、废水处理效果更好的特点。
权利要求书
1.玻璃废水处理系统，包括：玻璃废水净化设备，及与所述玻璃废水净化设备相通的污泥处理设备，其特征在于，所述玻璃废水净化设备包括：反应装置，设置在所述反应装置周侧、且与所述反应装置相通的调节装置、加药装置和暂存装置，通过抽取泵与所述暂存装置相通、依次设置且相邻位置间相通的滤沙装置、碳吸附装置、过滤器、超滤装置和清水回收用装置。
2.如权利要求1所述的玻璃废水处理系统，其特征在于，所述滤沙装置包括：罐体，设置在所述罐体内的管道结构，所述管道结构上设置有电动阀门，及与所述罐体连接、设置在所述罐体一侧的排气结构。
3.如权利要求1所述的玻璃废水处理系统，其特征在于，所述碳吸附装置包括：罐体主体，设置在所述罐体主体内的第二管道结构，所述第二管道结构上设置有电动阀门，所述罐体主体一侧上还设置有与所述罐体主体相通的第二排气结构。
4.如权利要求1所述的玻璃废水处理系统，其特征在于，所述调节装置的底部上安装有防爆结构，所述防爆结构包括接气管、通过横向导管与所述接气管导通的分管。
5.如权利要求4所述的玻璃废水处理系统，其特征在于，每一所述分管呈中空的圆柱体型，每一所述分管的侧面上、相对地且间隔地开设有通孔。
6.如权利要求1所述的玻璃废水处理系统，其特征在于，所述反应装置上设置有PH计。
7.如权利要求1所述的玻璃废水处理系统，其特征在于，所述调节装置连接有供气装置。
8.如权利要求1所述的玻璃废水处理系统，其特征在于，所述污泥处理设备包括：与所述反应装置连接吸泥机，与所述吸泥机连接的沉淀机构，通过抽取泵与所述沉淀机构连接的压滤机。
9.如权利要求4所述的玻璃废水处理系统，其特征在于，每一所述分管的直径为5cm。
说明书
玻璃废水处理系统
技术领域
本实用新型涉及环保工程技术领域，尤其涉及玻璃废水处理系统。
背景技术
随着技术的发展，玻璃行业逐渐产生了玻璃废水处理设备，在现有玻璃废水处理设备的处理过程中，一方面，玻璃废水经调节池、反应池和沉淀池后排放，另一方面，沉淀池的污泥经污泥浓缩池和压滤机后外运。然而，在此种玻璃废水处理设备的处理过程中，由于玻璃废水中不光是含有污泥，还含有悬浮微粒、胶体、微生物等悬浮杂质，而沉淀池仅能够处理污泥这类容易下沉的杂质，对于悬浮微粒、胶体、微生物等杂质则没有效果，因此，经沉淀池后排放的废水依然会造成环境污染;再者，由于现有玻璃废水处理设备处理后的水直接排放，没有回收利用，因此造成水资源的大量浪费，没有达到环保要求节能减排的宗旨。
为克服上述缺陷，现有技术中也提供了玻璃废水处理设备，但是现有的玻璃废水处理设备仍具有水净化效果较差的特点。
为此，急需提供玻璃废水处理系统来克服上述缺陷。
发明内容
本实用新型提供了玻璃废水处理系统，具有液体处理后具有纯度较高、废水处理效果更好的特点。
为了解决上述技术问题，本实用新型所采取的技术方案为：

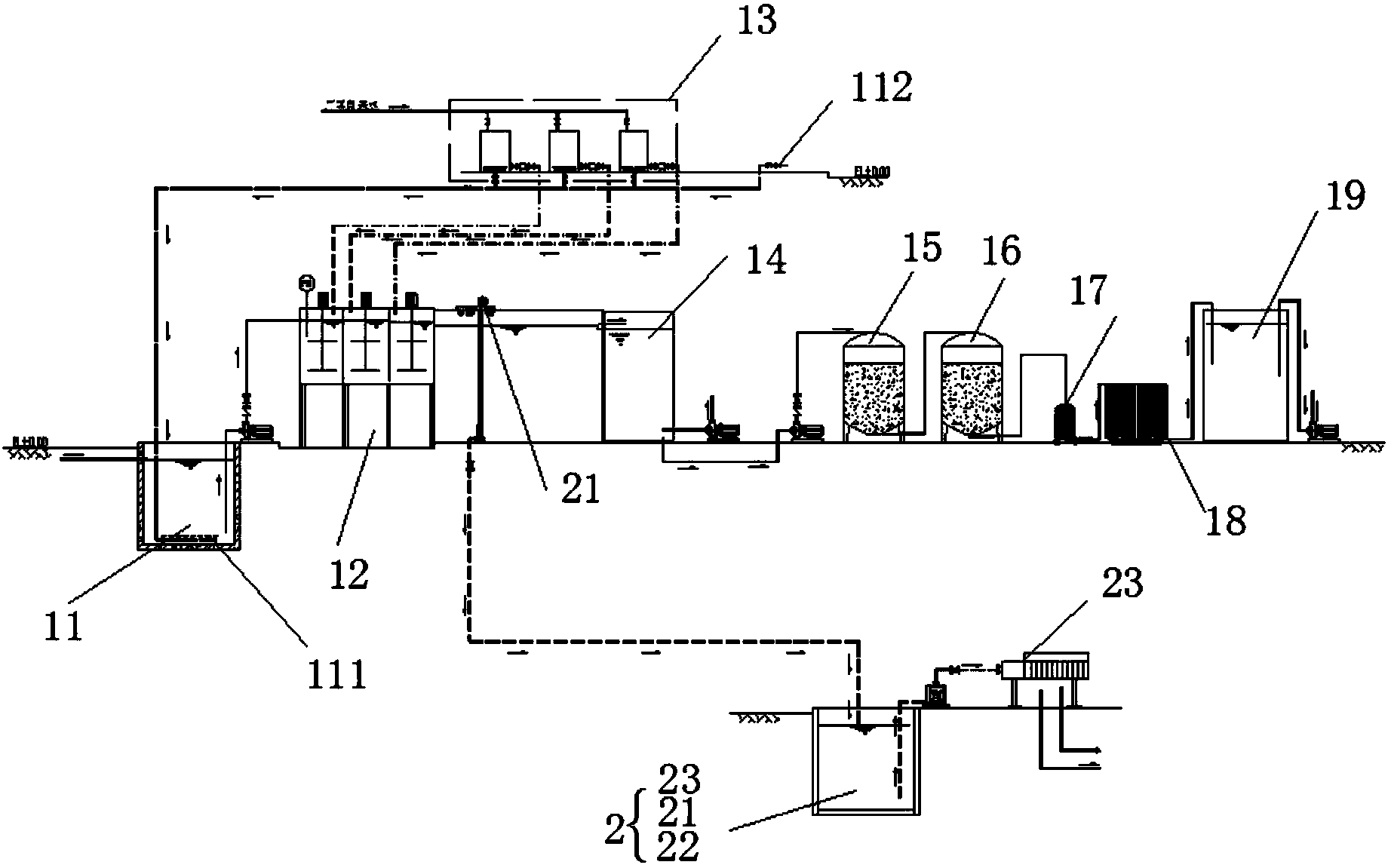

玻璃废水处理系统，包括：玻璃废水净化设备，及与所述玻璃废水净化设备相通的污泥处理设备，所述玻璃废水净化设备包括：反应装置，设置在所述反应装置周侧、且与所述反应装置相通的调节装置、加药装置和暂存装置，通过抽取泵与所述暂存装置相通、依次设置且相邻位置间相通的滤沙装置、碳吸附装置、过滤器、超滤装置和清水回收用装置。
优选地，所述滤沙装置包括：罐体，设置在所述罐体内的管道结构，所述管道结构上设置有电动阀门，及与所述罐体连接、设置在所述罐体一侧的排气结构。
优选地，所述碳吸附装置包括：罐体主体，设置在所述罐体主体内的第二管道结构，所述第二管道结构上设置有电动阀门，所述罐体主体一侧上还设置有与所述罐体主体相通的第二排气结构。
优选地，所述调节装置的底部上安装有防爆结构，所述防爆结构包括接气管、通过横向导管与所述接气管导通的分管。
优选地，每一所述分管呈中空的圆柱体型，每一所述分管的侧面上、相对地且间隔地开设有通孔。
优选地，所述反应装置上设置有PH计。
优选地，所述调节装置连接有供气装置。
优选地，所述污泥处理设备包括：与所述反应装置连接吸泥机，与所述吸泥机连接的沉淀机构，通过抽取泵与所述沉淀机构连接的压滤机。
优选地，每一所述分管的直径为5cm。
本实用新型提供的玻璃废水处理系统，在玻璃废水净化过程中，通过将加药反应后的液体通过所述滤沙装置、所述碳吸附装置、所述过滤器和所述超滤装置，使得处理后的液体具有纯度更高的特点，进而使得本实用新型具有废水处理效果更好的特点。
