申请日2016.07.15
公开(公告)日2017.03.08
IPC分类号E03F3/04
摘要
本实用新型提供了一种组装式密封污水排泄管，包括管体及组成所述管体的若干PPR拼接板，所述PPR拼接板的内表面垂直设置有第一卡槽和第二卡槽，所述PPR拼接板的外表面垂直设置第一卡条和第二卡条，且所述第一卡槽与所述第一卡条和所述第二卡槽与第二卡条之间互相连接，所述PPR拼接板的一端表面设置有若干锁扣，且所述锁扣与锁眼连接;本实用新型将原有一个整个的排污管分成若干PPR拼接板，并通过卡槽、卡条和锁扣、锁眼将其无缝拼装在一起，形成一个高密封性的排污管，可在地下进行拼装，在不使用吊车等工具的情况下，人工即可轻松安装，有效节省了工程费用;整个装置结构简单，使用寿命长，成本低廉，密封性好，能有效的防止污水泄漏。
权利要求书

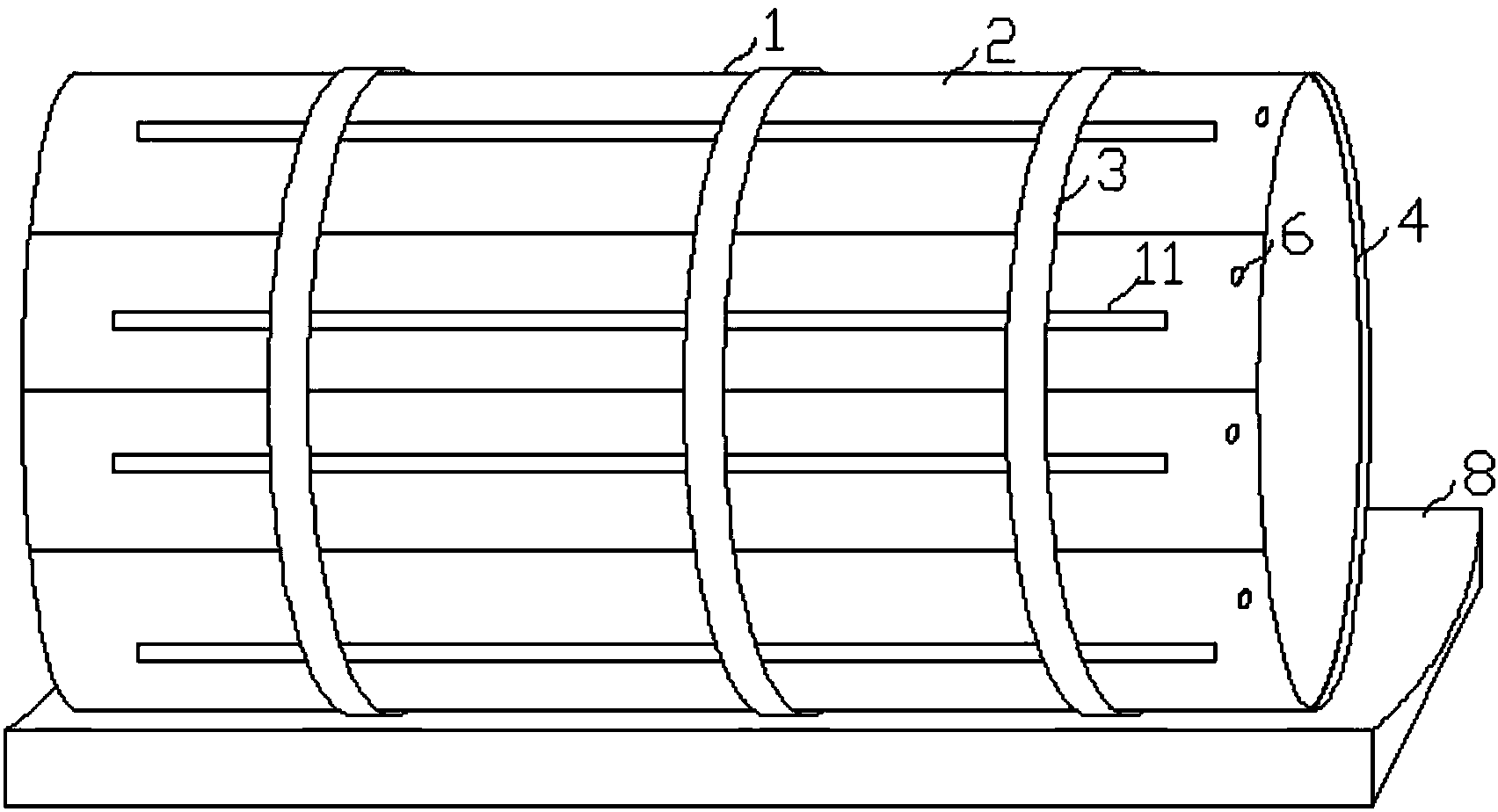

1.一种组装式密封污水排泄管，包括管体(1)及组成所述管体(1)的若干PPR拼接板(2)，其特征在于，所述PPR拼接板(2)的内表面垂直设置有第一卡槽(4)和第二卡槽(9)，所述PPR拼接板(2)的外表面垂直设置第一卡条(5)和第二卡条(10)，且所述第一卡槽(4)与所述第一卡条(5)和所述第二卡槽(9)与第二卡条(10)之间互相连接，所述PPR拼接板(2)的一端表面设置有若干锁扣(7)，且所述锁扣(7)与锁眼(6)连接。
2.根据权利要求1所述的一种组装式密封污水排泄管，其特征在于，所述管体(1)的表面设置有若干固定带(3)和与所述固定带(3)垂直设置的防滑楞(11)。
3.根据权利要求2所述的一种组装式密封污水排泄管，其特征在于，所述管体(1)的底部设置有防磨橡胶垫(8)。
说明书
一种组装式密封污水排泄管
技术领域
本实用新型涉及一种管道，特别涉及一种污水排泄管。
背景技术
随着社会经济的不断发展，环境的破坏也日益加重，其中污水的随意排放环境的破坏极大，造成水资源的污染，土地的破坏，因此生活、工业等污水的合理排放及处理是减少污水污染的重要手段之一。
现有的污水排泄主要是利用地下的污水管道进行集中处理，而现有的污水管道主要是水泥管道，在排泄时因管道的密封不到位，经常会出现污水泄漏的情况，对土地、水资源的污染现象很严重，长时间的使用过后水管腐蚀严重，且现有的污水管道一般需要整体安装，工程量巨大，污水的处理效果也很难让人们满意。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种组装式密封污水排泄管，便于安装，使用周期长，成本低廉，密封效果好，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型随着提供了如下的技术方案：
本实用新型提供一种组装式密封污水排泄管，包括管体及组成所述管体的若干PPR拼接板，所述PPR拼接板的内表面垂直设置有第一卡槽和第二卡槽，所述PPR拼接板的外表面垂直设置第一卡条和第二卡条，且所述第一卡槽与所述第一卡条和所述第二卡槽与第二卡条之间互相连接，所述PPR拼接板的一端表面设置有若干锁扣，且所述锁扣与锁眼连接。
作为本实用新型的一种优选技术方案，所述管体的表面设置有若干固定带和与所述固定带垂直设置的防滑楞。
作为本实用新型的一种优选技术方案，所述管体的底部设置有防磨橡胶垫。
与现有技术相比本实用新型所达到的有益效果是：本实用新型将原有一个整个的排污管分成若干PPR拼接板，并通过卡槽、卡条和锁扣、锁眼将其无缝拼装在一起，形成一个高密封性的排污管，可在地下进行拼装，在不使用吊车等工具的情况下，人工即可轻松安装，有效节省了工程费用;在管体的底部放置一个防磨橡胶垫可有效的减少水管承受的压力，防止磨损、腐烂，延长其使用寿命;整个装置结构简单，使用寿命长，成本低廉，密封性好，能有效的防止污水泄漏，保证水管周边的土壤、水资源不受污染。
