申请日2016.09.09
公开(公告)日2017.04.26
IPC分类号C02F1/20; C01C1/10; C01C1/12
摘要
本实用新型公开了污水处理中氨水回收利用装置，分离浓缩罐与氨水循环槽相连，氨水循环槽通过抽风机与雾化器相连，雾化器与生物过滤器相连，清水池与氨水循环槽相连，雾化器内上部设置有通水管(24)，通水管上设置喷嘴(12)，在雾化器下部设置有贮气箱(9)，贮气箱上设置有喷气孔(10)，抽风机通过氨气进入管(17)与贮气箱相连，生物过滤器下部具有空腔(20)、栅格孔隔板(21)，栅格孔隔板上设置有过滤介质(22)，本实用新型先将含氨废水分离浓缩后成氨气，再将浓缩后的氨气进行雾化、吸附过滤得到高纯度的氨气，是专门用于污水处理中含氨废水的分离浓缩和处理的，它不仅回收效率高、回收质量高，且占地面积小、能耗低。

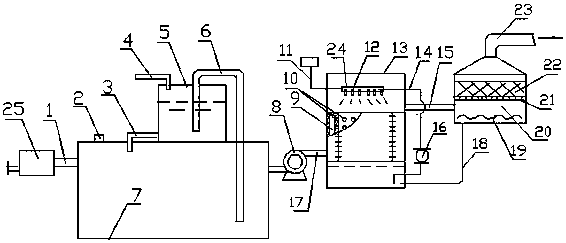

摘要附图
权利要求书
1.污水处理中氨水回收利用装置，其特征是：它包括分离浓缩罐(25)、氨水循环槽(7)、氨水循环管(6)、清水池(5)、进水管(4)、抽风机(8)、雾化器(13)和生物过滤器(19)，所述分离浓缩罐与氨水循环槽相连，雾化器通过氨气排出管(15)与生物过滤器相连，所述氨水循环槽通过氨水循环管与清水池相连，清水池通过清水循环管(3)与氨水循环槽相连，所述氨水循环槽上设置有洗涤液进口(2)和进水管(4)，所述雾化器内上部设置有通水管(24)，通水管上间隔设置喷嘴(12)，在雾化器下部设置有环形的贮气箱(9)，氨水循环槽通过抽风机和氨气进入管与雾化器中的贮气箱相连，贮气箱上间隔设置有喷气孔(10)，所述生物过滤器下部具有空腔(20)，空腔上设置有栅格孔隔板(21)，栅格孔隔板上设置有过滤介质(22)，所述生物过滤器下端与雾化器下部相连。
2.根据权利要求1所述的污水处理中氨水回收利用装置，其特征是：所述通水管(24)另一端用雾化循环管(14)和提升泵(16)与雾化器下部相连。
说明书
污水处理中氨水回收利用装置
技术领域
本实用新型涉及回收利用装置，尤其是涉及到氨水回收利用装置。
背景技术
通常在污水处理中会产生高浓度的含氨废水，其每升含氨废水中含氨量达到5-10mg，含氨废水排放不仅会损害员工的身体健康、污染环境、腐蚀设备等;而且浪费了一种重要工业原料。目前污水处理中的氨水回收装置大都是采用传统的氨水回收装置，在实际应用中，传统氨水回收装置不仅占地面积大，能耗较高，而且回收效率不高，回收效率一般在80%左右。
实用新型内容
针对上述现有污水处理中，采用传统氨水回收装置所存在的问题，本实用新型提供了一种不仅回收效率高，且占地面积小、能耗低的氨水回收利用装置。
本实用新型要解决的技术问题所采取的技术方案是：污水处理中氨水回收利用装置包括分离浓缩罐、氨水循环槽、氨水循环管、清水池、进水管、抽风机、雾化器和生物过滤器，所述分离浓缩罐与氨水循环槽相连，雾化器通过氨气排出管与生物过滤器相连，所述氨水循环槽通过氨水循环管与清水池相连，清水池通过清水循环管与氨水循环槽相连，所述氨水循环槽上设置有洗涤液进口，所述雾化器内上部设置有通水管，通水管上间隔设置有喷嘴，在雾化器下部设置有环形的贮气箱，贮气箱上间隔设置有喷气孔，所述氨水循环槽通过抽风机和氨气进入管与雾化器中的贮气箱相连，所述生物过滤器下部具有空腔，空腔上设置有栅格孔隔板，栅格孔隔板上设置有过滤介质，所述生物过滤器下端与雾化器下部相连。
本实用新型所述污水处理氨水回收装置是将含氨废水进入分离浓缩罐内，将含氨废水中的氨分离浓缩成为氨气，氨气进入氨水循环槽内进行洗涤，洗涤后的氨气在抽风机作用下进入雾化器中的贮气箱内，再经喷嘴高速喷出与水雾进行接触，将氨气进行雾化处理，雾化的氨气再进入生物过滤器中，经生物吸附过滤后去除氨气中的有害物质，得到高纯度的氨气。
本实用新型先将含氨废水分离浓缩后成氨气，再将浓缩后的氨气进行雾化、吸附过滤得到高纯度的氨气，是专门用于污水处理中含氨废水的分离浓缩和处理的，它不仅回收效率高、回收纯度高，且占地面积小、能耗低。
