申请日2016.10.07
公开(公告)日2017.04.05
IPC分类号C02F11/12; B01J2/00; B01D53/02
摘要
本实用新型公开了一种城市生活污水处理厂剩余污泥干化造粒装置，包括进泥口、储泥仓、柜体、污泥切割盘、传动轴、电动机、蒸汽定管、筒体、加热大盘面、加热小盘面、旋转钯齿、旋转轴、泻料孔、驱动电机、出料口、蒸汽入口、冷凝水排水管、蒸汽管道、排气管、冷凝器、活性炭吸附柜、放空管、排水管。与现有技术相比，本实用新型的有益效果在于：本实用新型结构简单，通过夹层和空腔结构加快污泥干化，通过结构设计，优化污泥颗粒运动路径，提高干化效果。

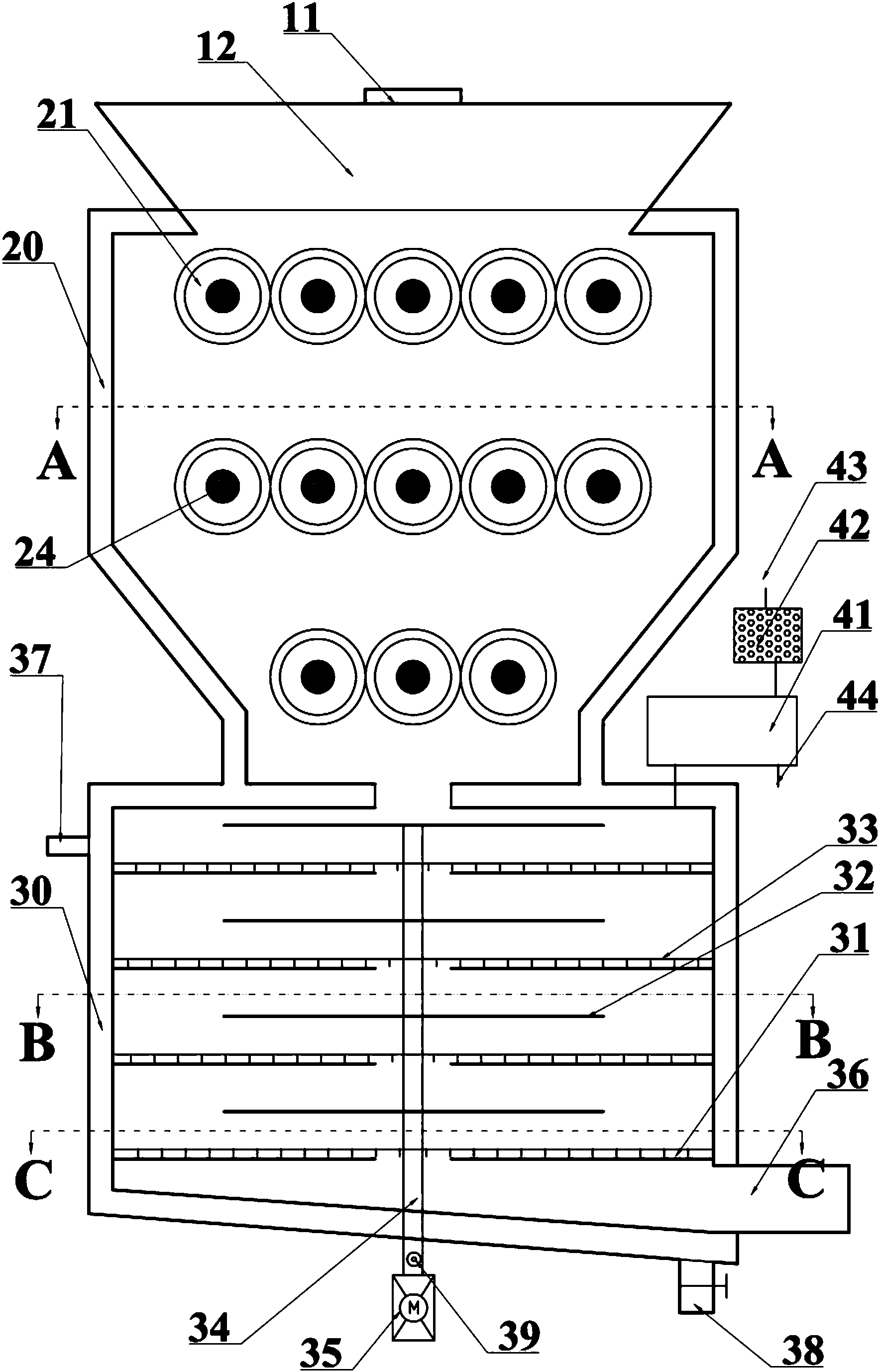

摘要附图
权利要求书
1.一种城市生活污水处理厂剩余污泥干化造粒装置，其特征在于：包括：进泥口(11)、储泥仓(12)、柜体(20)、污泥切割盘(21)、传动轴(22)、电动机(23)、蒸汽定管(24)、筒体(30)、加热大盘面(31)、加热小盘面(32)、旋转钯齿(33)、旋转轴(34)、泻料孔(310)、驱动电机(35)、出料口(36)、蒸汽入口(37)、冷凝水排水管(38)、蒸汽管道(39)、排气管(40)、冷凝器(41)、活性炭吸附柜(42)、放空管(43)、排水管(44)。
2.根据权利要求1所述的一种城市生活污水处理厂剩余污泥干化造粒装置，其特征是，所述的柜体为夹层结构，夹层内流通有热蒸汽。
3.根据权利要求1所述的一种城市生活污水处理厂剩余污泥干化造粒装置，其特征是，所述的筒体为夹层结构，夹层内流通有热蒸汽。
4.根据权利要求1所述的一种城市生活污水处理厂剩余污泥干化造粒装置，其特征是，所述的污泥切割盘为空腔结构，空腔内流通有热蒸汽。
5.根据权利要求1所述的一种城市生活污水处理厂剩余污泥干化造粒装置，其特征是，所述的加热大盘面为中间薄周边厚的空腔结构，所述的加热大盘面固定于所述的筒体上，所述的加热大盘面的内部空腔与所述的筒体的夹层相通，所述的加热大盘面上设有所述的旋转钯齿，所述的旋转钯齿固定安装于所述的旋转轴上。
6.根据权利要求1所述的一种城市生活污水处理厂剩余污泥干化造粒装置，其特征是，所述的加热小盘面为中间厚周边薄的空腔结构，空腔内流通有热蒸汽，所述的加热小盘面固定于所述的旋转轴上，所述的加热小盘面的内部空腔通过所述的旋转轴与所述的蒸汽管道相通。
7.根据权利要求1所述的一种城市生活污水处理厂剩余污泥干化造粒装置，其特征是，所述的传动轴为中空轴，内部通热蒸汽，所述的传动轴与所述的蒸汽定管采用机械旋转密封结构密封。
8.根据权利要求1所述的一种城市生活污水处理厂剩余污泥干化造粒装置，其特征是，所述的旋转轴为中空轴，内部通热蒸汽，所述的旋转轴与所述的蒸汽管道采用机械旋转密封结构密封。
说明书
一种城市生活污水处理厂剩余污泥干化造粒装置
技术领域
本实用新型涉及一种污泥干化装置，属环保技术领域，尤其涉及一种城市生活污水处理厂剩余污泥干化造粒装置。
背景技术
随着“水十条”的落地实施，生活污水入厂处理率大幅度提升，这为地表水水质的保护起到积极的促进作用，目前，我国广泛使用的生活污水处理工艺是活性污泥工艺为主，该工艺具有运行稳定，水力负荷大，运行成本低的优点，但是，该工艺运行期间同时又会产生大量的剩余污泥，据统计，目前我国因小城镇污水处理厂建设而增加的污泥量约为4000余万吨/年，这些污泥中含有大量的有机物、动植物(微生物)的残体、纤维质、重金属等，若不能得以妥善处理，势必会对生态环境造成严重危害。城市生活污水处理厂剩余污泥的含水率在99.5%左右，具有良好的流动性，城市生活污水处理厂通常采用机械压滤的方法对污泥进行初步处理后再进行后续的处理，但机械压滤后的剩余污泥含水率依然在80~85%，在能源化利用时会因为大量的气化热损失而增加能耗，降低污泥焚烧经济效益，因此，需要进一步降低剩余污泥的含水率。脱水和干化是降低城市生活污水剩余污泥含水率的典型方法，污泥的干化是利用热物理的原理，对污泥中的水分进行排除，从而达到降低污泥含水率的目的，污泥干化技术中能量是净支出形式，而且在干化过程中消耗能量的多少是评价干化技术优劣的关键标准之一。常用的污泥干化技术有污泥干化场、太阳能干化和外加热源干化，污泥干化场和太阳能干化技术通过自然通风、重力作用和太阳能对污泥进行干化，这类技术的主要缺点是干化时间长，效率低，易受天气和气候的影响，易造成空气污染。外加热源干化技术则需要提供额外的热源，加速污泥中水分的蒸发，实现污泥的干化，这类技术需要额外提供热源，当污泥干化场附近有工业余热时可以优先使用，在缺乏工业余热的情况下，可以通过优化能源供给方式、改良干化工艺提高干化效果、降低能源消耗。
实用新型内容
本实用新型的目的就在于为了解决现有城市生活污水剩余污泥干化装置能耗高、易产生臭气、脱水效率低的缺点而提供一种城市生活污水处理厂剩余污泥干化造粒装置。
本实用新型通过以下技术方案来实现上述目的：一种城市生活污水处理厂剩余污泥干化造粒装置，包括进料系统，造粒干化系统，二次干化系统，废气净化系统。其中，进料系统由进泥口11、储泥仓12组成，造粒干化系统由柜体20、污泥切割盘21、传动轴22、电动机23、蒸汽定管24组成，二次干化系统由筒体30、加热大盘面31、加热小盘面32、旋转钯齿33、旋转轴34、泻料孔310、驱动电机35、出料口36、蒸汽入口37、冷凝水排水管38、蒸汽管道39组成，废气净化系统由排气管40、冷凝器41、活性炭吸附柜42、放空管43、排水管44组成。
所述的柜体20和所述的筒体30均为夹层结构，夹层内流通有热蒸汽;所述的污泥切割盘21、加热大盘面31、加热小盘面32均为空腔结构，内部流通有热蒸汽;所述的传动轴22和所述的旋转轴34均为中空轴，内部通热蒸汽。所述的传动轴22和旋转轴34与蒸汽管道均采用机械旋转密封结构密封;所述的污泥切割盘21为圆柱形，凹凸相间，两相邻污泥切割盘相向转动，轴向水平固定在柜体20内;在所述的筒体30中，自上而下在中心轴交错布置加热小盘面32、加热大盘面31，其中加热小盘面32固定于旋转轴34上，加热小盘面32的内部空腔通过旋转轴34与蒸汽管道39相通;加热大盘面31固定于所述的筒体30上，加热大盘面31的内部空腔与筒体30的夹层相通;所述的加热大盘面31上设有旋转钯齿33，所述的旋转钯齿33固定安装于旋转轴34上;所述的加热小盘面32中间厚周边薄，所述的加热大盘面31中间薄周边厚，所述的加热大盘面31的中心不闭合，中间未闭合区形成所述的泻料孔310。所述的冷凝水排水管38上设有电磁阀。所述的各管道与柜体20、筒体30、冷凝器41、活性炭吸附柜42间均采用法兰密封连接。
本实用新型的有益效果在于：本实用新型结构简单，通过夹层和空腔结构加快污泥干化，通过结构设计，优化污泥颗粒运动路径，提高干化效果。
