申请日2016.08.31
公开(公告)日2017.01.04
IPC分类号C02F1/00; C02F9/04; C02F11/12
摘要
本发明提供一种移动式污水处理系统及污水处理方法。所述移动式污水处理系统包括设备箱、内箱、过滤腔、储泥腔、防水层、入水口、出水口、多个压滤层、泥浆泵和脱水模块，所述污水处理方法包括粗滤、精滤、排水及排泥、脱水。本发明提供的所述移动式污水处理系统及污水处理方法解决了现有技术的污水处理方式实施不便的技术问题。

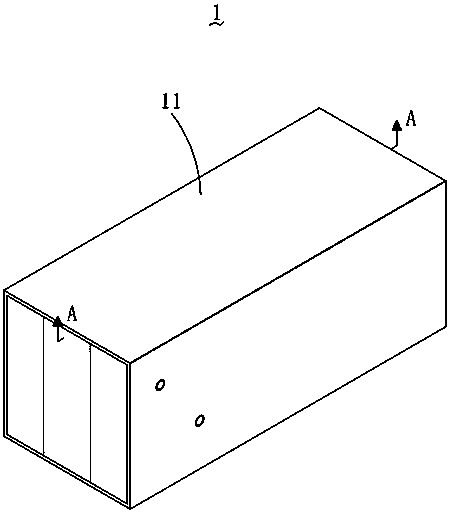

摘要附图
权利要求书
1.一种移动式污水处理系统，其特征在于：包括设备箱、内箱、过滤室、储泥室、入水口、出水口、多个压滤层、泥浆泵和脱水模块，所述内箱设于所述设备箱内，所述设备箱和所述内箱之间的空间隔断为过滤室和储泥室，所述入水口和所述出水口分别设于所述过滤室两端，多个所述压滤层依次设于所述过滤室内，将所述过滤室隔断为多段，所述泥浆泵和所述脱水模块设于所述内箱内，所述泥浆泵一端同时与多个所述压滤层管道连接，另一端与所述脱水模块管道连接。
2.根据权利要求1所述的移动式污水处理系统，其特征在于：所述移动式污水处理系统还包括防水层，所述防水层涂覆于所述设备箱内壁以及所述内箱外壁。
3.根据权利要求1所述的移动式污水处理系统，其特征在于：所述移动式污水处理系统还包括絮凝剂槽和粗滤层，所述絮凝剂槽设于所述过滤室内，靠近所述入水口处，所述粗滤层设于所述过滤室内所述压滤层和所述入水口之间。
4.根据权利要求1所述的移动式污泥处理系统，其特征在于：所述设备箱尺寸与20尺标准集装箱尺寸一致，即：
内尺寸为：长5.898m，宽2.352m，高2.385m;
外尺寸为：长6.058m，宽2.438m，高2.591m。
5.根据权利要求1-3任一所述的移动式污水处理系统，其特征在于：所述压滤层包括潜水泵、挡板和过滤格栅，所述潜水泵设于所述挡板靠近所述入水口一侧，并与所述挡板管道连接，所述过滤格栅设于所述挡板靠近所述出水口一侧，所述泥浆泵连接至所述挡板和所述过滤格栅之间，由所述入水口至所述出水口方向的多个所述过滤格栅，其栅条间距依次减少。
6.根据权利要求1-3任一所述的移动式污水处理系统，其特征在于：所述脱水模块包括脱水设备、排水口、排渣口，所述排水口和所述排渣口分别设于所述脱水设备两侧，所述排水口延伸并贯穿至所述设备箱外，所述排渣口延伸并贯穿至所述储泥室内。
7.根据权利要求6所述的移动式污水处理系统，其特征在于：所述脱水设备为卧式螺旋离心机脱水设备，包括机架、离心筒体、主离心电机、辅电机;
所述离心筒体设于所述机架上部，所述主离心电机和所述辅电机均设于所述机架下部，且分别与所述离心筒体两端连接，所述主离心电机与所述离心筒体靠近所述泥浆泵的一端连接，所述辅电机与所述离心筒体远离所述泥浆泵的一端连接。
8.根据权利要求7所述的移动式污水处理系统，其特征在于：所述泥浆泵连接至所述离心筒体，所述排水口和所述排渣口均设于所述机架，且连通至所述离心筒体内。
9.根据权利要求8所述的移动式污泥处理系统，其特征在于：所述移动式污泥处理系统还包括控制箱，所述控制箱设于所述内箱内，且同时与所述泥浆泵、所述主离心电机、所述辅电机以及多个所述潜水泵电连接。
10.一种应用权利要求1所述的移动式污水处理系统的污水处理方法，其特征在于：包括以下步骤：
步骤一：粗滤：将待处理污水经由所述入水口泵入所述过滤室内，通过所述粗滤层滤出大型杂质，同时加入一定量絮凝剂;
步骤二：精滤：污水于所述潜水泵加压下，依次通过多个所述过滤格栅，由粗及细逐步滤出多种粒度的污泥;
步骤三：排水及排泥：滤后污水经由所述出水口排出，沉积于各所述过滤格栅前的污泥，则经由所述泥浆泵泵入所述脱水模块;
步骤四：脱水：污泥经由所述脱水模块脱水后，水分经由所述排水口排出，剩余泥料经由所述排渣口排入所述储泥室内，临时储存或另行处理。
说明书
移动式污水处理系统及污水处理方法
技术领域
本发明涉及污水处理领域，具体涉及一种移动式污水处理系统及污水处理方法。
背景技术
污水处理是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。城市生活污水及工业污水，由于排放较为集中，便于建设固定的污水处理设施。而广大农村地区，由于人口分布相对较为分散，不论是建设污水处理设施还是铺设污水管网，均存在较大问题。
发明内容
为解决现有技术的污水处理方式实施不便的技术问题，本发明提供一种处理方便的移动式污水处理系统及污水处理方法。
一种移动式污水处理系统，包括设备箱、内箱、过滤室、储泥室、入水口、出水口、多个压滤层、泥浆泵和脱水模块，所述内箱设于所述设备箱内，所述设备箱和所述内箱之间的空间隔断为过滤室和储泥室，所述入水口和所述出水口分别设于所述过滤室两端，多个所述压滤层依次设于所述过滤室内，将所述过滤室隔断为多段，所述泥浆泵和所述脱水模块设于所述内箱内，所述泥浆泵一端同时与多个所述压滤层管道连接，另一端与所述脱水模块管道连接。
在本发明提供的移动式污水处理系统的一种较佳实施例中，所述移动式污水处理系统还包括防水层，所述防水层涂覆于所述设备箱内壁以及所述内箱外壁。
在本发明提供的移动式污水处理系统的一种较佳实施例中，所述移动式污水处理系统还包括絮凝剂槽和粗滤层，所述絮凝剂槽设于所述过滤室内，靠近所述入水口处，所述粗滤层设于所述过滤室内所述压滤层和所述入水口之间。
在本发明提供的移动式污水处理系统的一种较佳实施例中，所述设备箱尺寸与20尺标准集装箱尺寸一致，即：
内尺寸为：长5.898m，宽2.352m，高2.385m;
外尺寸为：长6.058m，宽2.438m，高2.591m。
在本发明提供的移动式污水处理系统的一种较佳实施例中，所述压滤层包括潜水泵、挡板和过滤格栅，所述潜水泵设于所述挡板靠近所述入水口一侧，并与所述挡板管道连接，所述过滤格栅设于所述挡板靠近所述出水口一侧，所述泥浆泵连接至所述挡板和所述过滤格栅之间，由所述入水口至所述出水口方向的多个所述过滤格栅，其栅条间距依次减少。
在本发明提供的移动式污水处理系统的一种较佳实施例中，所述脱水模块包括脱水设备、排水口、排渣口，所述排水口和所述排渣口分别设于所述脱水设备两侧，所述排水口延伸并贯穿至所述设备箱外，所述排渣口延伸并贯穿至所述储泥室内。
在本发明提供的移动式污水处理系统的一种较佳实施例中，所述脱水设备为卧式螺旋离心机脱水设备，包括机架、离心筒体、主离心电机、辅电机;
所述离心筒体设于所述机架上部，所述主离心电机和所述辅电机均设于所述机架下部，且分别与所述离心筒体两端连接，所述主离心电机与所述离心筒体靠近所述泥浆泵的一端连接，所述辅电机与所述离心筒体远离所述泥浆泵的一端连接。
在本发明提供的移动式污水处理系统的一种较佳实施例中，所述泥浆泵连接至所述离心筒体，所述排水口和所述排渣口均设于所述机架，且连通至所述离心筒体内。
在本发明提供的移动式污水处理系统的一种较佳实施例中，所述移动式污泥处理系统还包括控制箱，所述控制箱设于所述内箱内，且同时与所述泥浆泵、所述主离心电机、所述辅电机以及多个所述潜水泵电连接。
一种应用所述移动式污水处理系统的污水处理方法，包括以下步骤：
步骤一：粗滤：将待处理污水经由所述入水口泵入所述过滤室内，通过所述粗滤层滤出大型杂质，同时加入一定量絮凝剂;
步骤二：精滤：污水于所述潜水泵加压下，依次通过多个所述过滤格栅，由粗及细逐步滤出多种粒度的污泥;
步骤三：排水及排泥：滤后污水经由所述出水口排出，沉积于各所述过滤格栅前的污泥，则经由所述泥浆泵泵入所述脱水模块;
步骤四：脱水：污泥经由所述脱水模块脱水后，水分经由所述排水口排出，剩余泥料经由所述排渣口排入所述储泥室内，临时储存或另行处理。
相较于现有技术，本发明提供的所述移动式污水处理系统及污水处理方法具有以下有益效果：
一、所述移动式污泥处理系统的各设备均充分收容于所述设备箱内，无需额外运输许可，便于装车运输至各地进行污水处理。
二、所述移动式污水处理系统设有所述压滤层和所述脱水模块，一方面将污水逐层净化，另一方面对滤出污泥进行脱水处理，充分降低含水量，便于进行运输及后续处理。
三、所述移动式污水处理系统通过多层所述过滤格栅及所述脱水设备对污水进行过滤、脱水，结构简单有效，且处理速度快，十分适用于生活污水、养殖废水等的处理，以及污水的应急处置。
四、所述移动式污水处理系统的所述主离心电机和所述辅电机设于所述离心筒体下方，减少了所述脱水设备的占地面积，保证适于置入所述设备箱内的同时，具备足够的处理能力。
五、所述移动式污水处理系统还设有所述絮凝剂槽，处理污水前添加一定量絮凝剂，有效增强了净化效果。
