申请日2016.09.14
公开(公告)日2017.02.15
IPC分类号C02F11/12
摘要
一种用于涉及环保领域，城市污水厂污泥，工业废水净化后污泥的干化装置。本发明是采用反推力抛甩的原理，经污泥泵将已清除泥水中的杂质的泥水输入转子内腔内，经转子内腔泥水回流管与转子内相通的下方2个对称在水平线上，方向相反的泥水喷射口喷出。喷射在转子运行平台内槽壁上时，转子在射流污泥水的反作用力推动下，以4000‑5500r/min高速旋转，污泥中比水重的泥沙颗粒及杂质在高速离心的作用下，被抛甩在转子的内腔表面上，分离出来的水通过转子内的污水回流管道从下方泥水喷射口喷出，这样就构成了一个回路。转子内腔表面上的污泥增厚到设定要求时，显示器提醒工人停机，清除掉污泥。
权利要求书
1.一种用于城市污水处理厂的污泥和工业废水净化后的污泥干化处理装置制做工艺及操做方法。其特征在于包括污泥管道、杂物格栅，污泥初滤平台、粗虑器总成，钢丝滤网外罩，污泥与水分离的转子总成、空心转子轴、转子外罩，转子运行平台，污水喷射口、泥水回收管道、指示警告标志设计。
2.根据权利要求1所述的污泥与水分离干化的装置、其特征在于从污泥集中池采用污泥泵将泥水输入格栅清除大的杂物，进入污泥精滤器的平台内设管道，钢丝滤网，过滤后的泥水进入转子的管道总成，转子内腔钢丝滤网口回收泥水管件，转子下方旋转的喷射孔水平对称角度设计，转子内腔内的转子轴进泥口设计的部位和整个反推力抛甩污泥干化机的原理及使用方法。
说明书
反推力抛甩污泥干化机装置及操做使用方法
技术领域
本发明涉及城市生活废水污泥、工业废水中的污泥干化提取的环境治理领域。
背景技术
城市生活废水、工业废水是当今污染环境的首要源头，特别是在净化城市生活废水、工业废水的过程中，从污水中产生的污泥至今没有有效的方法加以解决，在治理废水中同时处理污泥，也需巨大资金投入污泥的分离设施。现在全国各地在处理污泥时均采用加凝固剂，通过板式压滤机，带式压滤机等设备，但终因技术方面的问题和除泥时需添加价格昂贵的聚丙类药剂造成运行费用高、污泥因含水份85%～90%干化不了，不能及时运到垃圾厂处理，厂家都采用堆放在厂区内空闲地内风吹日晒。给环境造成了很大的污染。因在处理污泥环节中运行成本高，生活污泥厂和工矿企业基本上都在应付环保检查，没有从根本上去彻底解决污泥问题，这在当今是全国普遍现象。
发明内容
本发明的目的主要是一次性解决城市生活废水中产生的污泥和工业废水中的污泥，在处理污泥干化的过程中不添加任何凝固污泥药剂，在污泥泵的作用下将污泥集中池的污泥输入去除较大杂物的格栅、使污泥进一步进入污泥过滤器典定了基础，经过滤后污泥水在污泥泵的作用下通过管道进入下一步干化的装置进行泥水分离、干化，从而完成了污泥的干化提取过程。

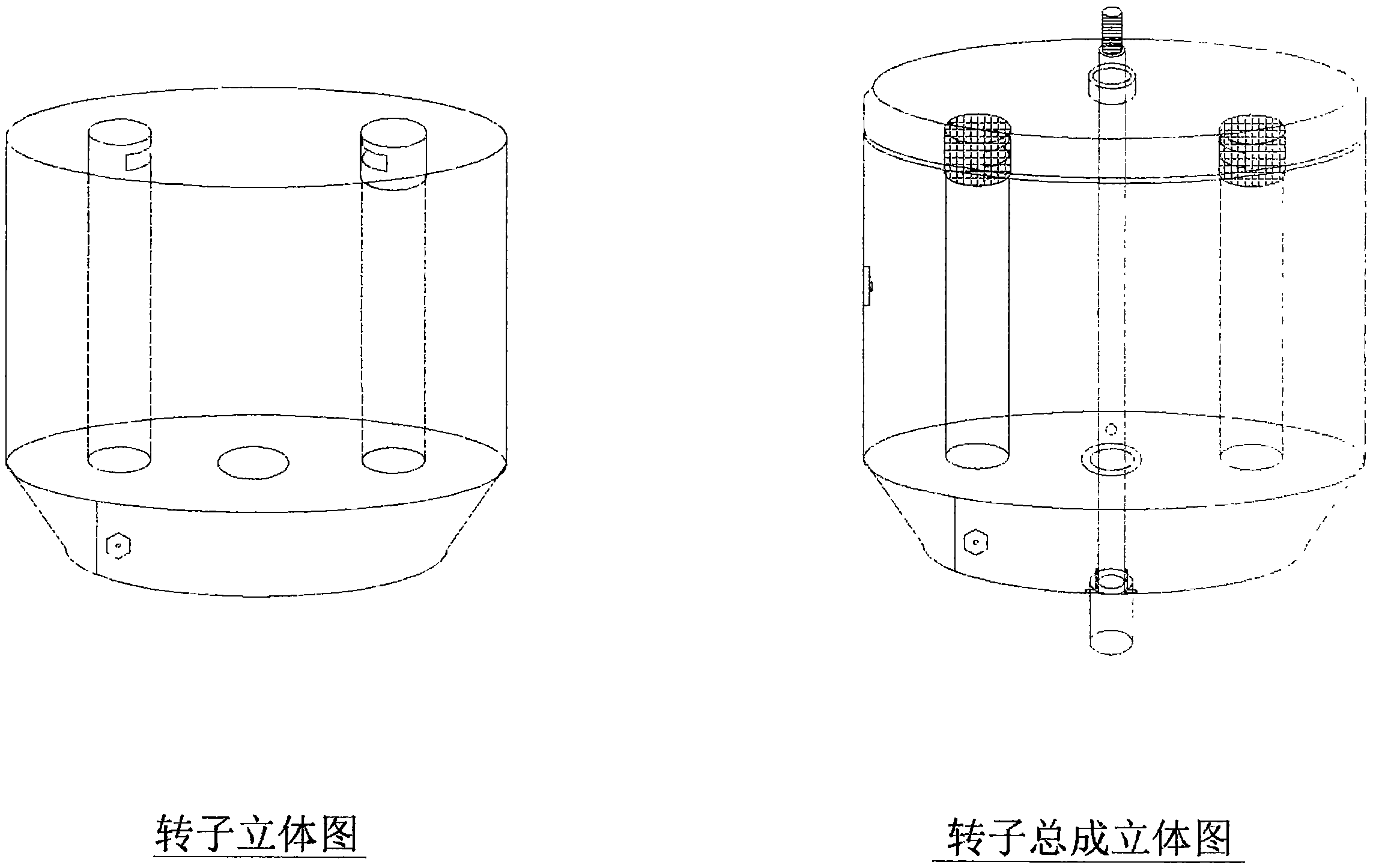

本发明的技术方案是：一种反推力抛甩污泥干化机装置由单体污泥粗滤固定平台，污泥分离转子运行平台联接在一起，首先在第一阶段，将污泥输入格栅和污泥粗滤器消除大的杂物，通过平台上的污泥通道进入第二阶段的连接管道。经空心转子轴的污泥出口，将污泥充满整个转子内腔，转子内的污泥经污泥回收管从转子底部两个水平喷嘴相通、喷嘴孔径尺寸相同，但方向相反的水平喷嘴喷出，喷射出的污泥喷射在转子外罩下端的转子运行平台污水回流腔壁上，转子在喷射污泥反作用力的推动下，以4500-5500r/min转速旋转，比水重的污泥杂质在离心力的作用下，污泥抛甩在转子腔内壁上被分离出来，而喷嘴喷出的则是从污泥中分离出的污水。
抛甩的污泥在转子内腔壁上增加到一定厚度后，自动显示灯亮起，提醒操做人员停机卸泥。
本发明的最佳效果是：在集泥池中的污泥通过格栅去除大的物质，进入粗滤器总成过滤，在污泥泵的作用下经转子轴将污泥输入转子内腔，在转子下方泥水喷射口喷射在转子外罩下端的回流管道腔内壁上，转子在反作用的推动下，形成高速旋转，使污泥中杂质在离心力的作用下，抛甩在转子内腔壁上，与污泥中的水份分离，分离出的污水从污水回流管道与转子内底部经泥水喷射口喷出进入污水回流系统。
