申请日2016.11.11
公开(公告)日2017.03.15
IPC分类号F04C14/28; F04C15/00
摘要
本发明公开了一种污泥输送三螺杆泵定向转动保护装置，包括止回座、油封、波形弹簧、第一轴承、盖体、从动轴、三螺杆转子、轴承箱体、第二轴承、端盖、主动轴、从动轴螺杆、主动轴螺杆、棘轮、油缸和泵体，所述泵体内安装有三螺杆转子，三螺杆转子包含三根螺杆，螺杆包括主动轴螺杆、中间螺杆、从动轴螺杆，泵体的一端连接盖体;所述盖体的一端安装止回座，止回座内连接棘轮，止回座与棘轮之间安装有油封;所述从动轴安装在泵体内，从动轴穿过泵体通孔连入盖体，通孔上安装有第一轴承。本发明通过在泵体内加装止回座机构，在针对瞬间反转工况下，能够防止反转的同时可以软性冲击吸收瞬间冲击力，达到保护转子或叶轮的作用。
权利要求书

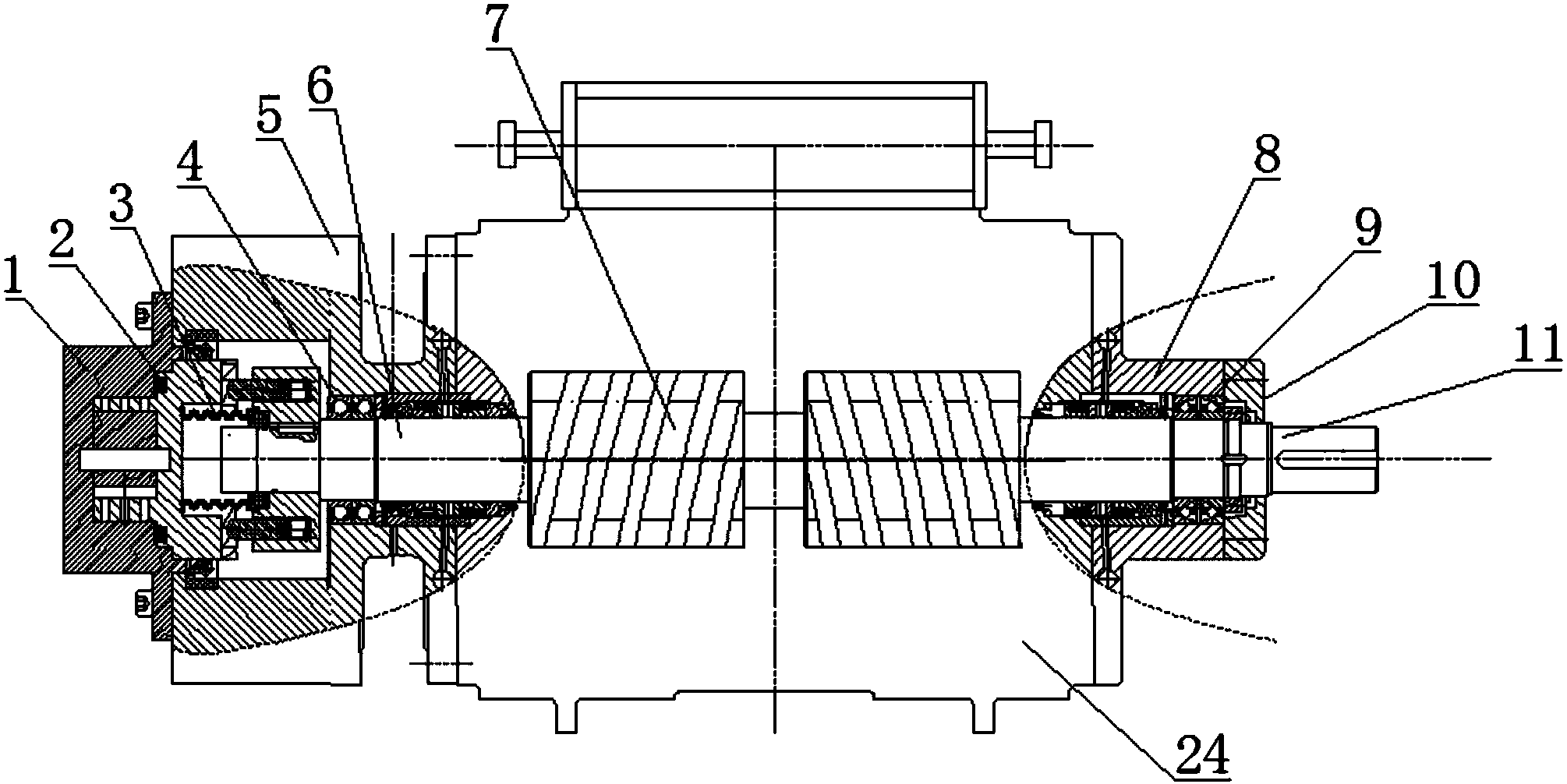

1.一种污泥输送三螺杆泵定向转动保护装置，其特征在于：包括止回座(1)、油封(2)、波形弹簧(3)、第一轴承(4)、盖体(5)、从动轴(6)、三螺杆转子(7)、轴承箱体(8)、第二轴承(9)、端盖(10)、主动轴(11)、从动轴螺杆(12)、主动轴螺杆(13)、棘轮(14)、油缸(15)和泵体(24)，所述泵体(24)内安装有三螺杆转子(7)，三螺杆转子(7)包含三根螺杆，螺杆包括主动轴螺杆(13)、中间螺杆(25)、从动轴螺杆(12)，泵体(24)的一端连接盖体(5);所述盖体(5)的一端安装止回座(1)，止回座(1)内连接棘轮(14)，止回座(1)与棘轮(14)之间安装有油封(2);所述从动轴(6)安装在泵体(24)内，从动轴(6)穿过泵体(24)通孔连入盖体(5)，通孔上安装有第一轴承(4)，第一轴承(4)安装在从动轴(6)的阶梯轴上，第一轴承(4)一端靠紧从动轴(6)轴面;所述泵体(24)内安装有主动轴(11)，主动轴(11)穿过泵体(24)通孔连入轴承箱体(8)，轴承箱体(8)内安装有第二轴承(9)，第二轴承(9)安装在主动轴(11)的阶梯轴上，第二轴承(9)一端靠紧主动轴(11)轴面。
2.如权利要求1所述的一种污泥输送三螺杆泵定向转动保护装置，其特征在于：所述主动轴(11)连接主动轴螺杆(13)，从动轴(6)连接从动轴螺杆(12)，主动轴螺杆(13)与从动轴螺杆(12)之间安装中间螺杆(25)，主动轴螺杆(13)与从动轴螺杆(12)旋向相同，主动轴螺杆(13)与中间螺杆(25)旋向相反。
3.如权利要求1所述的一种污泥输送三螺杆泵定向转动保护装置，其特征在于：所述盖体(5)内安装有波形弹簧(3)，波形弹簧(3)的一端连接棘轮(14)，棘轮(14)内部设有内齿轮，内齿轮连接一体式外齿轮。
4.如权利要求1所述的一种污泥输送三螺杆泵定向转动保护装置，其特征在于：所述泵体(24)外侧设有油缸(15)，棘轮(14)安装在油缸(15)上，油缸(15)内部设有若干个腔室和阀，腔室包括第一腔室(16)、第二腔室(19)、第三腔室(21)和第四腔室(22)，阀包括第一阀(23)、第二阀(18)、第三阀(17)和第四阀(20)。
5.如权利要求1所述的一种污泥输送三螺杆泵定向转动保护装置，其特征在于：所述轴承箱体(8)的一端安装端盖(10)，泵体(24)上还安装有安全阀。
说明书
一种污泥输送三螺杆泵定向转动保护装置
【技术领域】
本发明涉及液压泵的技术领域，特别是一种污泥输送三螺杆泵定向转动保护装置的技术领域。
【背景技术】
三螺杆泵是依靠泵体与螺杆所形成，当主动螺杆转动时，带动与其啮合的从动螺杆一起转动，吸入腔一端的螺杆啮合空间容积逐渐增大，压力降低。液体在压差作用下进入啮合空间容积。当容积增至最大而形成一个密封腔时，液体就在一个个密封腔内连续地沿轴向移动，直至排出腔一端。这时排出腔一端的螺杆啮合空间容积逐渐缩小，而将液体排出。三螺杆泵的工作原理与齿轮泵相似，只是在结构上用螺杆取代了齿轮。
三螺杆泵突然停机，由于进出口压力差作用，造成转子倒转，造成转子拧紧螺母松动脱落，严重者造成转子外层橡胶脱落。同时，反转引起管道水锤，造成系统冲击，造成电机和设备损坏，造成机械密封损害。现阶段普遍采用单向轴承，该种结构在低压工况下应用，在瞬态高压工况防反转，由于瞬间冲击力提升，极易造成单向轴承失效，为此急需一种能够瞬间防反转结构。在针对瞬间反转工况下，能够防止反转的同时可以柔性吸收瞬间冲击力的阻尼机构
【发明内容】
本发明的目的就是解决现有技术中的问题，提出一种污泥输送三螺杆泵定向转动保护装置，能够防止反转的同时可以软性冲击吸收瞬间冲击力。
为实现上述目的，本发明提出了一种污泥输送三螺杆泵定向转动保护装置，包括止回座、油封、波形弹簧、第一轴承、盖体、从动轴、三螺杆转子、轴承箱体、第二轴承、端盖、主动轴、从动轴螺杆、主动轴螺杆、棘轮、油缸和泵体，所述泵体内安装有三螺杆转子，三螺杆转子包含三根螺杆，螺杆包括主动轴螺杆、中间螺杆、从动轴螺杆，泵体的一端连接盖体;所述盖体的一端安装止回座，止回座内连接棘轮，止回座与棘轮之间安装有油封;所述从动轴安装在泵体内，从动轴穿过泵体通孔连入盖体，通孔上安装有第一轴承，第一轴承安装在从动轴的阶梯轴上，第一轴承一端靠紧从动轴轴面;所述泵体内安装有主动轴，主动轴穿过泵体通孔连入轴承箱体，轴承箱体内安装有第二轴承，第二轴承安装在主动轴的阶梯轴上，第二轴承一端靠紧主动轴轴面。
作为优选，所述主动轴连接主动轴螺杆，从动轴连接从动轴螺杆，主动轴螺杆与从动轴螺杆之间安装中间螺杆，主动轴螺杆与从动轴螺杆旋向相同，主动轴螺杆与中间螺杆旋向相反。
作为优选，所述盖体内安装有波形弹簧，波形弹簧的一端连接棘轮，棘轮内部设有内齿轮，内齿轮连接一体式外齿轮。
作为优选，所述泵体外侧设有油缸，棘轮安装在油缸上，油缸内部设有若干个腔室和阀，腔室包括第一腔室、第二腔室、第三腔室和第四腔室，阀包括第一阀、第二阀、第三阀和第四阀。
作为优选，所述轴承箱体的一端安装端盖，泵体上还安装有安全阀。
本发明的有益效果：本发明通过在泵体内加装止回座机构，在针对瞬间反转工况下，能够在防止反转的同时，可以软性冲击吸收瞬间冲击力，达到保护转子或叶轮的作用。
本发明的特征及优点将通过实施例结合附图进行详细说明。
