申请日2016.08.31
公开(公告)日2017.02.22
IPC分类号C02F1/00; B01F5/06
摘要
本实用新型公开了一种车间污水处理快速混合装置，包括明渠和挡板，所述明渠和挡板主要由PVC板材熔接而成，且挡板熔接在明渠的内部，所述挡板的高度低于明渠的正常液位，且挡板与垂直线倾斜15‑30°角，所述明渠设备前端安装有水处理剂投放口，所述明渠内部液体按水流箭头方向流动。本实用新型不仅节省了水处理时间，还能使水处理剂与污水高效混合，实时排放;该设备造价便宜，制作简单，节省了设备投入，是一款快捷经济高效的水混合设备，具有结构合理，使用方便，效率高，设备投入成本较少的优点。

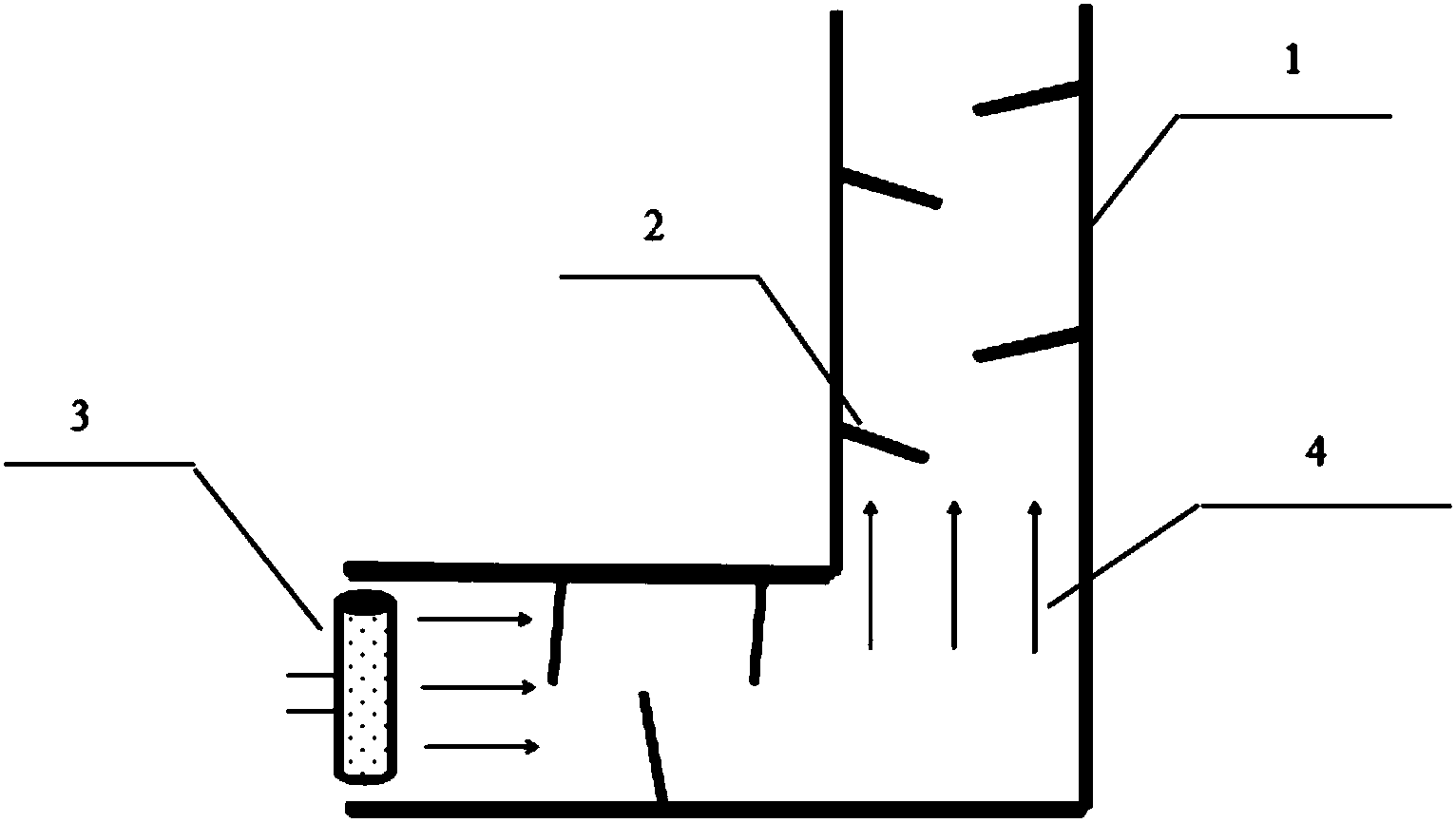

摘要附图
权利要求书
1.一种车间污水处理快速混合装置，包括明渠(1)和挡板(2)，其特征在于：所述明渠(1)和挡板(2)主要由PVC板材熔接而成，且挡板(2)熔接在明渠(1)的内部，所述挡板(2)的高度低于明渠(1)的正常液位，且挡板(2)与垂直线倾斜15-30°角，所述明渠(1)设备前端安装有水处理剂投放口(3)，所述明渠(1)内部液体按水流箭头方向(4)流动。
说明书
一种车间污水处理快速混合装置
技术领域
本实用新型涉及污水处理装置技术领域，具体为一种车间污水处理快速混合装置。
背景技术
由于当前环保标准的施行日益严格，工业“三废”排放的监督机制逐渐完善，人民的环保意识逐渐提高，各工厂都在花大价钱投入到环境保护中去，以污水处理为例，各地方的环保局对水质的COD值、氨氮值、PH值等都做了具体的规定，并且严格按照规定执行。
为了使排放水质达标，工厂一般采用化学试剂中和去除水中的污染物。以COD治理为例，一些工厂采用次氯酸钠氧化水中的耗氧物质，从而降低COD值直到达标。而次氯酸钠氧化水中污染物必须有一个混合均匀的过程，有些工厂将加次氯酸钠后的水打入混合罐混合一段时间后再排出去，这样既浪费了时间，又加大了设备投入。本实用新型针对此而设计，不仅节省了水处理时间，还能使水处理剂与污水高效混合，实时排放;该设备造价便宜，制作简单，节省了设备投入，是一款快捷经济高效的水混合设备。
发明内容
本实用新型的目的在于提供一种车间污水处理快速混合装置，以解决上述背景技术中提出的污水处理既浪费时间，又加大了设备投入的问题。
为实现上述目的，本实用新型提供如下技术方案：一种车间污水处理快速混合装置，包括明渠和挡板，所述明渠和挡板主要由PVC板材熔接而成，且挡板熔接在明渠的内部，所述挡板的高度低于明渠的正常液位，且挡板与垂直线倾斜15-30°角，所述明渠设备前端安装有水处理剂投放口，所述明渠内部液体按水流箭头方向流动。
与现有技术相比，本实用新型的有益效果是：本实用新型不仅节省了水处理时间，还能使水处理剂与污水高效混合，实时排放;该设备造价便宜，制作简单，节省了设备投入，是一款快捷经济高效的水混合设备，当处理剂加入到污水中时，水流经过明渠内嵌的挡板，形成阻流现象，下层水向上流动，上层水向下流动，水流经每个挡板都形成一次上下循环，在流经足够的挡板之后水处理剂和污水便可以混合均匀并且反应完全。因而具有结构合理，使用方便，效率高，设备投入成本较少的优点。
