申请日2016.09.14
公开(公告)日2017.03.29
IPC分类号C02F9/06
摘要
本实用新型公开了一种新型废水处理环保装置，包括进水管、废水池、搅拌池、出水管道和处理池，所述进水管的与废水池相连接，且废水池的下方固定安装有搅拌池，所述搅拌池的右侧上方固定设置有除臭药剂入口，且搅拌池的内部安装有搅拌轴，所述搅拌轴的两侧固定设置有搅拌叶，且搅拌轴的下方固定连接有电机，所述搅拌池的表面固定设置有水位显示器，且搅拌池的左上方安装有臭气管，所述电解装置的右侧连接有出水口。该新型废水处理环保装置，设置有臭气吸收装置，可以首先利用除臭药剂入口向搅拌池内放入除臭药剂，除去废水中的臭气，设置有处理池，且处理池内设有过滤装置、活性炭吸附装置和电解装置，可以更加环保的对废水进行处理。
权利要求书

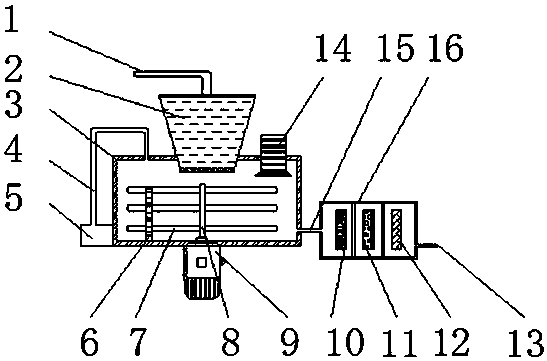

1.一种新型废水处理环保装置，包括进水管(1)、废水池(2)、搅拌池(3)、臭气管(4)、臭气吸收装置(5)、水位显示器(6)、搅拌叶(7)、搅拌轴(8)、电机(9)、过滤装置(10)、活性炭吸附装置(11)、电解装置(12)、出水口(13)、除臭药剂入口(14)、出水管道(15)和处理池(16)，其特征在于：所述进水管(1)的与废水池(2)相连接，且废水池(2)的下方固定安装有搅拌池(3)，所述搅拌池(3)的右侧上方固定设置有除臭药剂入口(14)，且搅拌池(3)的内部安装有搅拌轴(8)，所述搅拌轴(8)的两侧固定设置有搅拌叶(7)，且搅拌轴(8)的下方固定连接有电机(9)，所述搅拌池(2)的表面固定设置有水位显示器(6)，且搅拌池(2)的左上方安装有臭气管(4)，所述搅拌池(2)与臭气吸收装置(5)通过臭气管(4)相连接，所述处理池(16)通过出水管道(15)与搅拌池(3)相连接，所述过滤装置(10)的右侧固定设置有活性炭吸附装置(11)和电解装置(12)，且活性炭吸附装置(11)的右侧安装有电解装置(12)，所述电解装置(12)的右侧连接有出水口(13)。
2.根据权利要求1所述的一种新型废水处理环保装置，其特征在于：所述废水池(2)呈漏斗状。
3.根据权利要求1所述的一种新型废水处理环保装置，其特征在于：所述搅拌叶(7)设有6个，且均匀的分布在搅拌轴(8)的两侧。
4.根据权利要求1所述的一种新型废水处理环保装置，其特征在于：所述过滤装置(10)分为粗过滤网和细过滤网。
5.根据权利要求1所述的一种新型废水处理环保装置，其特征在于：所述臭气吸收装置(5)为可拆卸安装结构。
说明书
一种新型废水处理环保装置
技术领域
本实用新型涉及废水处理设备技术领域，具体为一种新型废水处理环保装置。
背景技术
随着时代的不断发展，废水处理是人们当下急需处理的问题，就目前市场上的废水处理装置，还存在着一些问题，一直困扰着客户的使用，比如废水处理的过程，不环保，对环境造成污染，对废水处理的不彻底，且结构复杂，操作困难，无法满足废水处理的标准，因此目前急需改善市场上废水处理装置的结构，以便于更方便的为人们服务。
实用新型内容
本实用新型的目的在于提供一种新型废水处理环保装置，以解决上述背景技术中提出的处理不环保和不彻底的问题。
为实现上述目的，本实用新型提供如下技术方案：一种新型废水处理环保装置，包括进水管、废水池、搅拌池、臭气管、臭气吸收装置、水位显示器、搅拌叶、搅拌轴、电机、过滤装置、活性炭吸附装置、电解装置、出水口、除臭药剂入口、出水管道和处理池，所述进水管的与废水池相连接，且废水池的下方固定安装有搅拌池，所述搅拌池的右侧上方固定设置有除臭药剂入口，且搅拌池的内部安装有搅拌轴，所述搅拌轴的两侧固定设置有搅拌叶，且搅拌轴的下方固定连接有电机，所述搅拌池的表面固定设置有水位显示器，且搅拌池的左上方安装有臭气管，所述搅拌池与臭气吸收装置通过臭气管相连接，所述处理池通过出水管道与搅拌池相连接，所述过滤装置的右侧固定设置有活性炭吸附装置和电解装置，且活性炭吸附装置的右侧安装有电解装置，所述电解装置的右侧连接有出水口。
优选的，所述废水池呈漏斗状。
优选的，所述搅拌叶设有6个，且均匀的分布在搅拌轴的两侧。
优选的，所述过滤装置分为粗过滤网和细过滤网。
优选的，所述臭气吸收装置为可拆卸安装结构。
与现有技术相比，本实用新型的有益效果是：该新型废水处理环保装置，设置有臭气吸收装置，在处理废水时，可以首先利用除臭药剂入口向搅拌池内放入除臭药剂，除去废水中的臭气，设置有水位显示器，在除臭的时候，可以根据水位显示器的数据，加入适当的除臭药剂，进行合理的除臭，设置有处理池，且处理池内设有过滤装置、活性炭吸附装置和电解装置，可以更加环保的对废水进行处理，且整个废水处理装置，结构简单，操作方便，满足了人们的使用的需求。
