申请日2016.09.14
公开(公告)日2017.03.29
IPC分类号C02F9/04
摘要
本实用新型公开了一种工业污水循环处理利用设备，包括混合反应室、沉淀过滤室、检测仪和净水出口，所述设备主体的外侧设置有污水入口，所述混凝剂镶嵌在混合反应室的内腔，所述支撑架固定连接在设备主体的底部，所述接触氧化室的一侧依次设置有混合反应室和沉淀过滤室，且接触氧化室与混合反应室之间通过管道相连接，所述检测仪镶嵌在设备主体的内腔，所述消毒装置设在检测仪的一侧，所述反冲洗入口、排污口和净水出口均安装在设备主体的右侧，且述排污口与沉淀过滤室的内腔通过管道相连接，所述气孔设置在设备主体的顶部。该工业污水循环处理利用设备镶嵌有检测仪，检测处理后的净水指标，净水出口处连接有自动报警装置，提高处理后的质量。
权利要求书

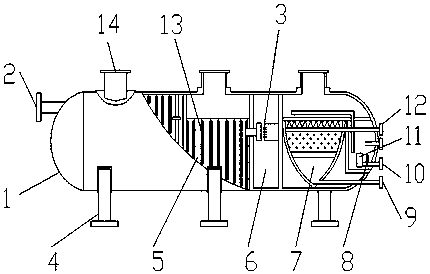

1.一种工业污水循环处理利用设备，包括设备主体(1)、污水入口(2)、混凝剂(3)、支撑架(4)、接触氧化室(5)、混合反应室(6)、沉淀过滤室(7)、检测仪(8)、排污口(9)、净水出口(10)、消毒装置(11)、反冲洗入口(12)、接触氧化网(13)和气孔(14)，其特征在于：所述设备主体(1)的外侧设置有污水入口(2)，且污水入口(2)与设备主体(1)通过管道相连接，所述混凝剂(3)镶嵌在混合反应室(6)的内腔，所述支撑架(4)固定连接在设备主体(1)的底部，所述接触氧化室(5)的一侧依次设置有混合反应室(6)和沉淀过滤室(7)，且接触氧化室(5)与混合反应室(6)之间通过管道相连接，所述检测仪(8)镶嵌在设备主体(1)的内腔，且检测仪(8)与净水出口(10)之间通过管道相连接，所述消毒装置(11)设在检测仪(8)的一侧，所述反冲洗入口(12)、排污口(9)和净水出口(10)均安装在设备主体(1)的右侧，且述排污口(9)与沉淀过滤室(7)的内腔通过管道相连接，所述气孔(14)设置在设备主体(1)的顶部。
2.根据权利要求1所述的一种工业污水循环处理利用设备，其特征在于：所述设备主体(1)的中间为滚筒状。
3.根据权利要求1所述的一种工业污水循环处理利用设备，其特征在于：所述设备主体(1)的外壁上镶嵌有控制面板，且控制面板与检测仪之间为电性连接。
4.根据权利要求1所述的一种工业污水循环处理利用设备，其特征在于：所述净水出口(10)的一侧连接有自动报警装置，且自动报警装置与控制面板之间为电性连接。
5.根据权利要求1所述的一种工业污水循环处理利用设备，其特征在于：所述设备主体(1)的两端均为半圆形。
说明书
一种工业污水循环处理利用设备
技术领域
本实用新型涉及工业污水处理技术领域，具体为一种工业污水循环处理利用设备。
背景技术
工业污水指工艺生产过程中排出的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物，是造成环境污染，特别是水污染的重要原因。过去几年，污水处理行业的产业能力发生了质的变化，这个质的变化主要由两个方面，一是污水处理厂的数目在快速增加，二是整体的处理能力在快速地增加。
在现有工业污水循环处理利用设备中，在污水处理过程中，若操作不当会使污水的处理效果不理想，排出的净水不达标，缺少一种净水检测装置。
实用新型内容
本实用新型的目的在于提供一种工业污水循环处理利用设备，以解决上述背景技术中提出的缺少一种净水检测装置的问题。
为实现上述目的，本实用新型提供如下技术方案：一种工业污水循环处理利用设备，包括设备主体、污水入口、混凝剂、支撑架、接触氧化室、混合反应室、沉淀过滤室、检测仪、排污口、净水出口、消毒装置、反冲洗入口、接触氧化网和气孔，所述设备主体的外侧设置有污水入口，且污水入口与设备主体通过管道相连接，所述混凝剂镶嵌在混合反应室的内腔，所述支撑架固定连接在设备主体的底部，所述接触氧化室的一侧依次设置有混合反应室和沉淀过滤室，且接触氧化室与混合反应室之间通过管道相连接，所述检测仪镶嵌在设备主体的内腔，且检测仪与净水出口之间通过管道相连接，所述消毒装置设在检测仪的一侧，所述反冲洗入口、排污口和净水出口均安装在设备主体的右侧，且述排污口与沉淀过滤室的内腔通过管道相连接，所述气孔设置在设备主体的顶部。
优选的，所述设备主体为滚筒状。
优选的，所述设备主体的外壁上镶嵌有控制面板，且控制面板与检测仪之间为电性连接。
优选的，所述净水出口的一侧连接有自动报警装置，且自动报警装置与控制面板之间为电性连接。
优选的，所述设备主体的两端均为半圆形。
与现有技术相比，本实用新型的有益效果是：该工业污水循环处理利用设备镶嵌有检测仪，检测处理后的净水指标，不合格的净水会进一步循环处理，防止出现处理后的净水不达标，净水出口处连接有自动报警装置，指标不合格时自动报警，有效的提高净水处理后的质量，设置有控制面板，自动化程度高，设备主体为滚筒状，结构简单。
