申请日2016.09.14
公开(公告)日2017.03.29
IPC分类号C02F9/14
摘要
本实用新型公开了一种多功能工业污水处理装置，包括进水口、过滤网、过滤腔、保护外壳、厌氧池、好氧池、电解池和出水口，所述进水口的下方固定设置有过滤腔，且过滤腔的内侧固定安装有过滤网，所述转轴的右侧安装有转盘，所述电机的上方安装有皮带轮，所述皮带轮通过皮带相连接，所述厌氧池的右侧固定安装有好氧池，且好氧池的右侧固定设置有电解池，所述电解池的右侧连接有出水口，所述厌氧池与螺旋推料器相连接。该多功能工业污水处理装置，设置有风扇和转盘、且螺旋推料器与风扇由转轴控制，当电机工作时，既可以将污水送入处理装置内，也可以使得风扇高速运转，在炎热的夏天，给人们带去一丝凉爽，使得工业污水处理装置的功能不再单一。
权利要求书

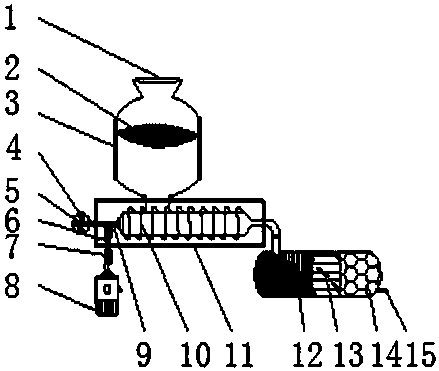

1.一种多功能工业污水处理装置，包括进水口(1)、过滤网(2)、过滤腔(3)、风扇(4)、转盘(5)、皮带(6)、皮带轮(7)、电机(8)、转轴(9)、螺旋推料器(10)、保护外壳(11)、厌氧池(12)、好氧池(13)、电解池(14)和出水口(15)，其特征在于：所述进水口(1)的下方固定设置有过滤腔(3)，且过滤腔(3)的内侧固定安装有过滤网(2)，所述过滤腔(3)与保护外壳(11)相连接，且保护壳(11)的内侧设置有螺旋推料器(10)，所述转轴(9)的右侧安装有转盘(5)，所述转盘(5)上安装有风扇(4)，且转盘(5)与螺旋推料器(10)通过转轴(9)相连接，所述电机(8)的上方安装有皮带轮(7)，所述皮带轮(7)通过皮带(6)相连接，所述厌氧池(12)的右侧固定安装有好氧池(13)，且好氧池(13)的右侧固定设置有电解池(14)，所述电解池(14)的右侧连接有出水口(15)，所述厌氧池(12)与螺旋推料器(10)相连接。
2.根据权利要求1所述的一种多功能工业污水处理装置，其特征在于：所述过滤网(2)分为粗过滤网和细过滤网两种。
3.根据权利要求1所述的一种多功能工业污水处理装置，其特征在于：所述螺旋推料器(10)与风扇(4)由转轴(9)控制。
4.根据权利要求1所述的一种多功能工业污水处理装置，其特征在于：所述保护外壳(11)表面设有一层防腐层。
5.根据权利要求1所述的一种多功能工业污水处理装置，其特征在于：所述厌氧池(12)、好氧池(13)和电解池(14)组成地埋式净水装置。
说明书
一种多功能工业污水处理装置
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种多功能工业污水处理装置。
背景技术
按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水。污水处理被广泛应用于建筑、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，而目前市场上工业污水处理装置，还存在着一些问题，一直困扰着客户的使用，比如功能单一，只能进行单一的污水处理，污水处理的不彻底，无法满足使用的需求，因此目前急需改善市场上工业污水处理装置设备，以便于更方便的为人们服务。
实用新型内容
本实用新型的目的在于提供一种多功能工业污水处理装置，以解决上述背景技术中提出的功能单一和污水处理不彻底的问题。
为实现上述目的，本实用新型提供如下技术方案：一种多功能工业污水处理装置，包括进水口、过滤网、过滤腔、风扇、转盘、皮带、皮带轮、电机、转轴、螺旋推料器、保护外壳、厌氧池、好氧池、电解池和出水口，所述进水口的下方固定设置有过滤腔，且过滤腔的内侧固定安装有过滤网，所述过滤腔与保护外壳相连接，且保护壳的内侧设置有螺旋推料器，所述转轴的右侧安装有转盘，所述转盘上安装有风扇，且转盘与螺旋推料器通过转轴相连接，所述电机的上方安装有皮带轮，所述皮带轮通过皮带相连接，所述厌氧池的右侧固定安装有好氧池，且好氧池的右侧固定设置有电解池，所述电解池的右侧连接有出水口，所述厌氧池与螺旋推料器相连接。
优选的，所述过滤网分为粗过滤网和细过滤网两种。
优选的，所述螺旋推料器与风扇由转轴控制。
优选的，所述保护外壳表面设有一层防腐层。
优选的，所述厌氧池、好氧池和电解池组成地埋式净水装置。
与现有技术相比，本实用新型的有益效果是：该多功能工业污水处理装置，设置有风扇和转盘、且螺旋推料器与风扇由转轴控制，当电机工作时，既可以将污水送入处理装置内，也可以使得风扇高速运转，在炎热的夏天，给人们带去一丝凉爽，使得工业污水处理装置的功能不再单一，设置有厌氧池、好氧池和电解池组成地埋式净水装置，可以将污水处理的更加彻底，从而满足人们的使用需求。
