申请日2016.08.31
公开(公告)日2017.02.22
IPC分类号C02F9/14
摘要

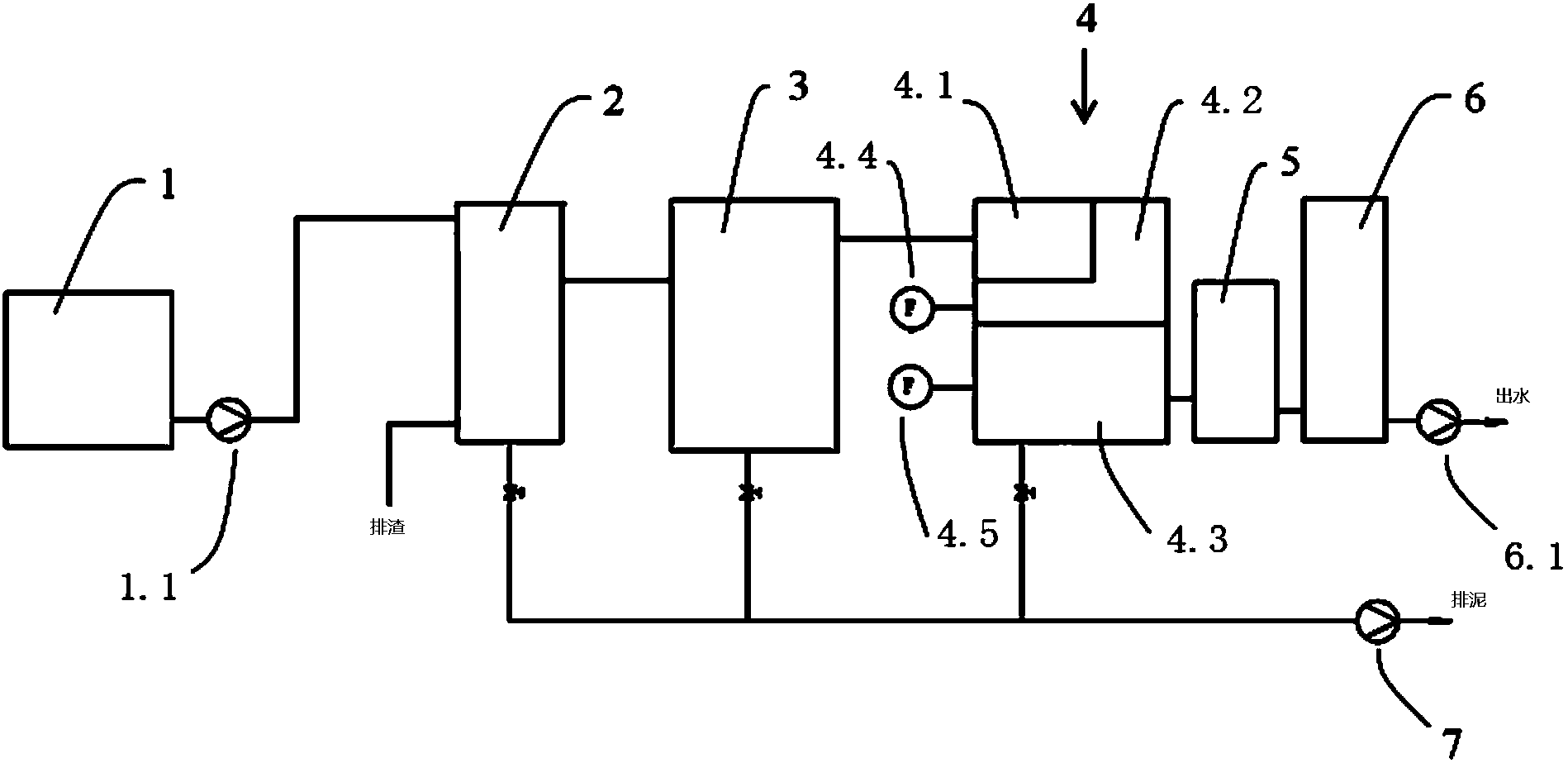

本发明涉及一种紧凑型高效生化‑臭氧氧化生活污水处理装置。本发明属于生活污水处理技术领域。一种紧凑型高效生化‑臭氧氧化生活污水处理装置，为一体化整体结构，包括化粪池、缓冲调节柜、沉淀池、曝气池、杀菌池和贮水池;曝气池为缓冲混合池、一级曝气池和二级曝气池构成的一个整体结构;化粪池由管道连通缓冲调节柜，缓冲调节柜由管道连通沉淀池，沉淀池由管道连通缓冲混合池，缓冲混合池、一级曝气池和二级曝气池之间为溢流方式结构，二级曝气池由管道连通杀菌池，杀菌池由管道连通贮水池。本发明设置成一体化形式，具有结构紧凑，节约空间，处理效率高，运输方便，处理效果理想等优点，可以很好的适用于海上平台等特殊场所使用。
摘要附图
权利要求书
1.一种紧凑型高效生化-臭氧氧化生活污水处理装置，其特征是：紧凑型高效生化-臭氧氧化生活污水处理装置为一体化整体结构，包括化粪池、缓冲调节柜、沉淀池、曝气池、杀菌池和贮水池;曝气池为缓冲混合池、一级曝气池和二级曝气池构成的一个整体结构;化粪池由管道连通缓冲调节柜，缓冲调节柜由管道连通沉淀池，沉淀池由管道连通缓冲混合池，缓冲混合池、一级曝气池和二级曝气池之间为溢流方式结构，二级曝气池由管道连通杀菌池，杀菌池由管道连通贮水池。
2.根据权利要求1所述的紧凑型高效生化-臭氧氧化生活污水处理装置，其特征是：紧凑型高效生化-臭氧氧化生活污水处理装置为一体化整体结构包括臭氧发生器，杀菌池内设有臭氧分布装置，臭氧发生器连通杀菌池内臭氧分布装置进行臭氧杀菌。
3.根据权利要求1或2所述的紧凑型高效生化-臭氧氧化生活污水处理装置，其特征是：杀菌池内设有紫外灯，紫外灯均匀排布在杀菌池内，用紫外光进行细菌杀灭。
4.根据权利要求1所述的紧凑型高效生化-臭氧氧化生活污水处理装置，其特征是：曝气池的缓冲混合池、一级曝气池和二级曝气池的整体结构为整体分隔方式，整体空间物理隔离形成三个独立结构，缓冲混合池与一级曝气池间隔板高度大于一级曝气池和二级曝气池间隔板高度。
5.根据权利要求1或4所述的紧凑型高效生化-臭氧氧化生活污水处理装置，其特征是：曝气池的整体空间为六方体结构，缓冲混合池设置在曝气池的角落处，一级曝气池包围缓冲混合池结构，二级曝气池占据曝气池40-60%体积。
6.根据权利要求5所述的紧凑型高效生化-臭氧氧化生活污水处理装置，其特征是：一级曝气池和二级曝气池由管道连通调节风机，通过风机控制进入一级曝气池和二级曝气池内的空气量。
7.根据权利要求1所述的紧凑型高效生化-臭氧氧化生活污水处理装置，其特征是：贮水池设有液位控制开关，液位控制开关连接控制电动磁阀，通过排水泵将贮水池内清水排出。
说明书
一种紧凑型高效生化-臭氧氧化生活污水处理装置
技术领域
本发明属于生活污水处理技术领域，特别是涉及一种紧凑型高效生化-臭氧氧化生活污水处理装置。
背景技术
目前，污水处理技术，按处理程度划分，可分为一级、二级和三级处理。一级处理也叫预处理，是通过沉淀、浮选、过滤等物理方法去除污水中的悬浮状固体物质，或通过凝聚、氧化、中和等化学方法，使污水中的强酸、强碱和过浓的有毒物质，得到初步净化，为二级处理提供适宜的水质条件。二级处理是在一级处理的基础上，利用生物化学作用，对污水进行进一步的处理。三级处理也叫深度处理，三级处理根据进水水质，采用相应处理方法，如凝集沉淀、活性碳过滤、逆渗透、离子交换和电渗析等。废水经深度处理后可达到工业用水或城市用水所要求的水质标准。
但是现有的污水处理设备占用空间大，成本高。尤其是在空间受限的区域，例如轮船、海上平台等，由于常规的污水处理设备和方法占地大，无法有效利用，产生一系列污水处理技术问题。
发明内容
本发明为解决公知技术中存在的技术问题而提供一种紧凑型高效生化-臭氧氧化生活污水处理装置。
本发明的目的是提供一种具有结构紧凑，节约空间，处理效率高，速度快，运行安全可靠，经济实用，运输方便，处理效果理想，适用范围广等特点的紧凑型高效生化-臭氧氧化生活污水处理装置。
本发明提供了一种生活污水处理装置，该装置包括化粪池、缓冲调节柜、沉淀池、曝气池、杀菌池和贮水池。
污水(黑水或灰水)首先进入化粪池处理，上层的液体通过水泵进入缓冲调节柜，沉淀下来的渣滓通过底部的排渣口排出，底部的淤泥通过排泥口排出。缓冲调节柜可以调节后续处理的水量和使得水质均化。从缓冲调节柜里出来的水进入沉淀池进行物理沉淀，淤泥通过底部的排泥口排出，上清液进入曝气池进行生化处理，以降低污水中的COD，使得水质基本达标。曝气池分为缓冲混合池、一级曝气池和二级曝气池三部分，其中缓冲混合池用来将水和活性污泥进行充分混合，混合后的水通过溢流进入一级曝气池，然后再溢流进入二级曝气池。一级曝气池和二级曝气池均和风机相连，风机用来给一级曝气池和二级曝气池提供空气。根据需要可以通过风机分别调节一级曝气池和二级曝气池中的含氧量，从而控制一级曝气池和二级曝气池中的生物氧化状态，达到理想的生物处理效果。一级曝气池和二级曝气池的底部具有排污口，用来排出底部积累的淤泥。经过二级曝气池处理后的水进入杀菌池，在杀菌池里通过紫外灯和臭氧对水进行杀菌，从而减少出水中的细菌含量，减少对环境的污染。经过杀菌池杀菌处理后的水即可达到排放标准，并进入贮水池进行再利用。整个设备运行中排出的污泥也可以再次进行浓缩处理再利用，浓缩处理可以在污泥浓缩池内进行，浓缩的方法可以为太阳曝晒。
本发明紧凑型高效生化-臭氧氧化生活污水处理装置所采取的技术方案是：
一种紧凑型高效生化-臭氧氧化生活污水处理装置，其特点是：紧凑型高效生化-臭氧氧化生活污水处理装置为一体化整体结构，包括化粪池、缓冲调节柜、沉淀池、曝气池、杀菌池和贮水池;曝气池为缓冲混合池、一级曝气池和二级曝气池构成的一个整体结构;化粪池由管道连通缓冲调节柜，缓冲调节柜由管道连通沉淀池，沉淀池由管道连通缓冲混合池，缓冲混合池、一级曝气池和二级曝气池之间为溢流方式结构，二级曝气池由管道连通杀菌池，杀菌池由管道连通贮水池。
本发明紧凑型高效生化-臭氧氧化生活污水处理装置还可以采用如下技术方案：
所述的紧凑型高效生化-臭氧氧化生活污水处理装置，其特点是：紧凑型高效生化-臭氧氧化生活污水处理装置为一体化整体结构包括臭氧发生器，杀菌池内设有臭氧分布装置，臭氧发生器连通杀菌池内臭氧分布装置进行臭氧杀菌。
所述的紧凑型高效生化-臭氧氧化生活污水处理装置，其特点是：杀菌池内设有紫外灯，紫外灯均匀排布在杀菌池内，用紫外光进行细菌杀灭。
所述的紧凑型高效生化-臭氧氧化生活污水处理装置，其特点是：曝气池的缓冲混合池、一级曝气池和二级曝气池的整体结构为整体分隔方式，整体空间物理隔离形成三个独立结构，缓冲混合池与一级曝气池间隔板高度大于一级曝气池和二级曝气池间隔板高度。
所述的紧凑型高效生化-臭氧氧化生活污水处理装置，其特点是：曝气池的整体空间为六方体结构，缓冲混合池设置在曝气池的角落处，一级曝气池包围缓冲混合池结构，二级曝气池占据曝气池40-60%体积。
所述的紧凑型高效生化-臭氧氧化生活污水处理装置，其特点是：一级曝气池和二级曝气池由管道连通调节风机，通过风机控制进入一级曝气池和二级曝气池内的空气量。
所述的紧凑型高效生化-臭氧氧化生活污水处理装置，其特点是：贮水池设有液位控制开关，液位控制开关连接控制电动磁阀，通过排水泵将贮水池内清水排出。
本发明具有的优点和积极效果是：
紧凑型高效生化-臭氧氧化生活污水处理装置由于采用了本发明全新的技术方案，与现有技术相比，本发明提供的设备，可以设置成一体化的形式，具有结构紧凑，节约空间，处理效率高，速度快，运行安全可靠，经济实用，运输方便，处理效果理想，适用范围广等优点。本装置可以很好的适用于海上平台等特殊场所使用。例如石油天然气钻井平台或者船只等。
