申请日2016.09.23
公开(公告)日2017.04.19
IPC分类号E03F1/00; E03F3/02; E03F5/14; E03F5/22; E03F9/00
摘要
本实用新型提出一种垃圾焚烧发电厂给料斗渗滤液密封收集排放系统，为了解决现有垃圾焚烧发电厂渗滤液对现场运营环境造成污染的问题，本实用新型提出一种垃圾焚烧发电厂给料斗渗滤液密封收集排放系统，包括污水管路以及按照污水流动方向依次设置的收集装置、冲洗装置、过滤装置、中间存贮罐、抽水装置及中间存贮除臭车间，所述过滤装置、中间存贮罐以及抽水装置设置在所述中间存贮除臭车间里面，所述中间存贮除臭车间设置有除臭设备，由于整个排污系统的管路是密封的并且系统中的各个装置都设置在除臭车间内，因此可以有效解决现有垃圾焚烧发电厂运营过程中渗滤液的环境污染问题。
权利要求书

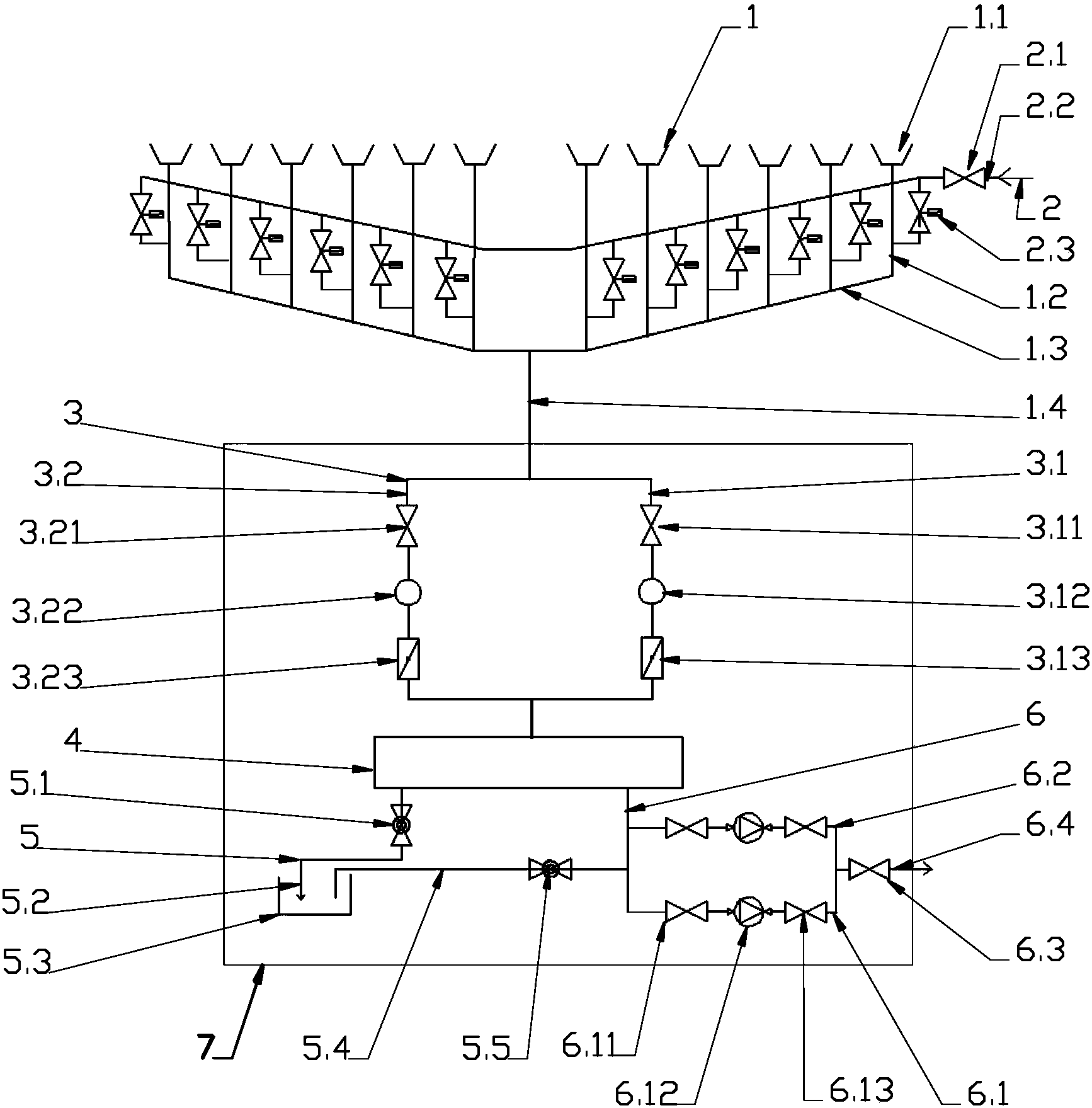

1.一种垃圾焚烧发电厂给料斗渗滤液密封收集排放系统，其特征是，包括污水管路以及按照污水流动方向沿管路依次设置的收集装置、冲洗装置、过滤装置、中间存贮罐、抽水装置及中间存贮除臭车间，所述过滤装置、中间存贮罐以及抽水装置设置在所述中间存贮除臭车间里面，所述中间存贮除臭车间设置有除臭设备，所述收集装置包括按照污水流动方向沿管路依次设置的给料斗及污水支管、并流管以及主管;所述冲洗装置包括自来水冲水管及沿管路依次设置的截止阀及电磁阀，所述过滤装置包括按照污水流动方向沿管路依次设置的截止阀、篮式过滤器、蝶阀;所述抽水装置包括按照污水流动方向沿管路依次设置的前截止阀、污水泵及后截止阀;
污水从给料斗流入污水支管之后经并流管流入主管，然后流经过滤装置，之后再进入中间存贮罐，最后经抽水装置排出;所述冲洗装置的自来水冲水管一端接入市政自来水管而另一端分流之后经电磁阀再接入各个污水支管。
2.根据权利要求1所述的垃圾焚烧发电厂给料斗渗滤液密封收集排放系统，其特征是，还设置有备份过滤装置和备份抽水装置，所述备份过滤装置包括按照污水流动方向沿管路依次设置的截止阀、篮式过滤器、蝶阀;所述备份抽水装置包括按照污水流动方向沿管路依次设置的前截止阀、污水泵及后截止阀。
3.根据权利要求1所述的垃圾焚烧发电厂给料斗渗滤液密封收集排放系统，其特征是，还设置集水装置，所述集水装置包括按照污水流动方向沿管路依次设置的冲洗水集水坑、去污水泵污水管及后球阀，所述去污水泵污水管一端接入冲洗水集水坑而另一端经后球阀接入抽水装置，污水经去污水泵污水管由抽水装置排入污水处理系统进行处理。
4.根据权利要求3所述的垃圾焚烧发电厂给料斗渗滤液密封收集排放系统，其特征是，在中间存贮罐还设置有一旁通排污管至所述冲洗水集水坑，在所述旁通排污管上设置有前球阀，污水从中间存贮罐经前球阀由旁通排污水管流入冲洗水集水坑，然后经去污水泵污水管由抽水装置排入污水处理系统进行处理。
5.根据权利要求3所述的垃圾焚烧发电厂给料斗渗滤液密封收集排放系统，其特征是，所述冲洗水集水坑设置在所述中间存贮除臭车间地面以下，中间存贮除臭车间的地面清洗污水最终排入冲洗水集水坑。
说明书
一种垃圾焚烧发电厂给料斗渗滤液密封收集排放系统
技术领域
本实用新型涉及一种垃圾电厂渗滤液收集系统，尤其涉及一种垃圾焚烧发电厂给料斗渗滤液密封收集排放系统。
背景技术
目前，垃圾焚烧发电厂给料斗设置有对应的渗滤液收集斗，渗滤液收集斗中收集的渗滤液直接汇入其对应的炉底漏灰输送机，其中一部分渗滤液作为炉底漏灰密封、降温水消耗掉;而另一部分与炉底漏灰一同进入渣池。
问题是，由于渗滤液本身具有较强的恶臭特性，加上炉底漏灰温度较高，导致渗滤液中的一些有害物质发生挥发，产生异味，导致锅炉房以及渣池渗滤液恶臭难闻，对现场文明生产以及员工身体健康造成不良影响。
实用新型内容
为了解决上述问题，本实用新型提出一种垃圾焚烧发电厂给料斗渗滤液密封收集排放系统，包括污水管路以及按照污水流动方向依次设置的收集装置、冲洗装置、过滤装置、中间存贮罐、抽水装置及中间存贮除臭车间，所述过滤装置、中间存贮罐以及抽水装置设置在所述中间存贮除臭车间里面，所述中间存贮除臭车间设置有除臭设备，由于整个排污系统的管路是密封的并且系统中的各个装置都设置在除臭车间内，因此可以有效解决现有垃圾焚烧发电厂运营过程中渗滤液的环境污染问题。
本实用新型解决其技术问题所采用的技术方案是：一种垃圾焚烧发电厂给料斗渗滤液密封收集排放系统，其特征是，包括污水管路以及按照污水流动方向沿管路依次设置的收集装置、冲洗装置、过滤装置、中间存贮罐、抽水装置及中间存贮除臭车间，所述过滤装置、中间存贮罐以及抽水装置设置在所述中间存贮除臭车间里面，所述中间存贮除臭车间设置有除臭设备，所述收集装置包括按照污水流动方向沿管路依次设置的给料斗及污水支管、并流管以及主管;所述冲洗装置包括自来水冲水管及沿管路依次设置的截止阀及电磁阀，所述过滤装置包括按照污水流动方向沿管路依次设置的截止阀、篮式过滤器、蝶阀;所述抽水装置包括按照污水流动方向沿管路依次设置的前截止阀、污水泵及后截止阀;
污水从给料斗流入污水支管之后经并流管流入主管，然后流经过滤装置，之后再进入中间存贮罐，最后经抽水装置排出;所述冲洗装置的自来水冲水管一端接入市政自来水管而另一端分流之后经电磁阀再接入各个污水支管。
本实用新型的优选方案是，还设置有备份过滤装置和备份抽水装置，所述备份过滤装置包括按照污水流动方向沿管路依次设置的截止阀、篮式过滤器、蝶阀;所述备份抽水装置包括按照污水流动方向沿管路依次设置的前截止阀、污水泵及后截止阀。
本实用新型的优选方案是，还设置集水装置，所述集水装置包括按照污水流动方向沿管路依次设置的冲洗水集水坑、去污水泵污水管及后球阀，所述去污水泵污水管一端接入冲洗水集水坑而另一端经后球阀接入抽水装置，污水经去污水泵污水管由抽水装置排入污水处理系统进行处理。
本实用新型的优选方案是，在中间存贮罐还设置有一旁通排污管至冲洗水集水坑，在所述旁通排污管上设置有前球阀，污水从中间存贮罐经前球阀由旁通排污水管流入冲洗水集水坑，然后经去污水泵污水管由抽水装置排入污水处理系统进行处理。
本实用新型的优选方案是，所述冲洗水集水坑设置在所述中间存贮除臭车间地面以下，中间存贮除臭车间的地面清洗污水最终排入冲洗水集水坑。
本实用新型的有益效果：本实用新型提出一种垃圾焚烧发电厂给料斗渗滤液密封收集排放系统，由于整个排污系统的收集管路是密封的并且系统中的各个装置都设置在除臭车间内，因此可以有效解决现有垃圾焚烧发电运营过程中垃圾渗滤液环境污染问题。
