申请日2016.08.31
公开(公告)日2017.08.11
IPC分类号C02F3/00
摘要
本实用新型公开了一种污水处理用生化处理罐，包括竖置罐体;罐体包括底板、围壁和顶盖;围壁由一对竖置的直板和一对竖置的圆柱弧面状弧板围成;上述一对弧板的外壁分别凸设有若干外部平置加强筋;上述一对直板包括前直板和后直板;前直板外壁设有前侧定位凸条、前侧定位凹槽和输入口，输入口配有进水管;顶盖外壁处设有检查口;顶盖外壁凸设有若干顶部加强筋;罐体内设有固定床生物膜。本实用新型污水处理用生化处理罐，其能对污水进行生物膜处理，罐体设有加强结构，机械强度好，罐体还设有定位结构，便于定位安装。

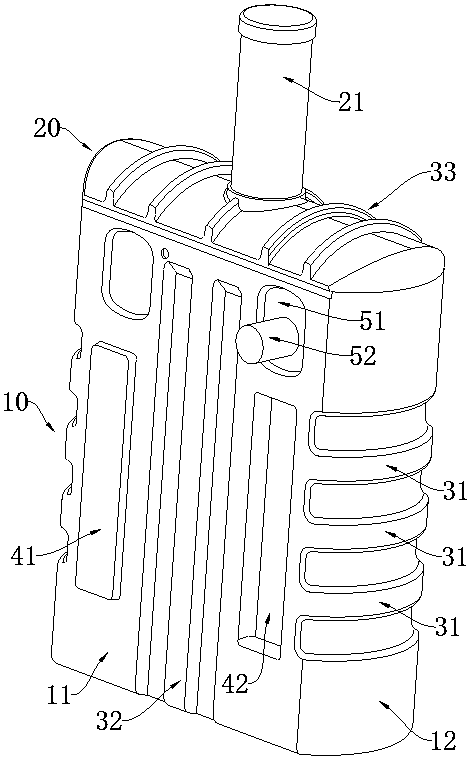

摘要附图
权利要求书
1.污水处理用生化处理罐，其特征在于，包括竖置罐体;
所述罐体包括：平置的底板，底端与底板边沿连接的竖置围壁，以及与围壁顶端连接且上凸的弧面状顶盖;所述底板和围壁一体成型;围壁由一对竖置的直板和一对竖置的圆柱弧面状弧板围成，该对直板相对且相互平行，该对弧板相对;
上述一对弧板的外壁分别凸设有若干外部平置加强筋;
上述一对直板包括：位于罐体前侧的前直板，以及位于罐体后侧的后直板;
所述前直板外壁的横向中心处设有竖置的前侧加强筋;前直板外壁上还设有竖置的前侧定位凸条和竖置的前侧定位凹槽，前侧定位凸条、前侧定位凹槽的位置以前侧加强筋对称设置;前侧定位凸条和前侧定位凹槽位于前直板外壁的竖向中部;前直板上还设有输入口，该输入口配有进水管;
所述后直板外壁上设有：竖置的后侧定位凸条，竖置的后侧定位凹槽，以及输出口;输出口配有出水管，且输出口与上述输入口以顶盖对称设置;后侧定位凸条、前侧定位凹槽的位置以顶盖对称设置，后侧定位凹槽、前侧定位凸条的位置以顶盖对称设置;
所述顶盖外壁中心处设有竖置的圆筒状检查口，检查口底端与罐体内腔连通;顶盖外壁凸设有若干顶部加强筋;
所述罐体内设有固定床生物膜。
2.根据权利要求1所述的污水处理用生化处理罐，其特征在于，所述后侧定位凸条的形状和前侧定位凹槽内腔的形状相匹配。
3.根据权利要求2所述的污水处理用生化处理罐，其特征在于，所述前侧定位凸条的形状和后侧定位凹槽内腔的形状相匹配。
4.根据权利要求3所述的污水处理用生化处理罐，其特征在于，所述前侧定位凸条的形状与前侧定位凹槽内腔的形状相匹配。
5.根据权利要求4所述的污水处理用生化处理罐，其特征在于，各外部平置加强筋在弧板外壁上呈竖向等间隔布置。
6.根据权利要求5所述的污水处理用生化处理罐，其特征在于，所述弧板内壁凸设有若干内部竖置加强筋。
7.根据权利要求6所述的污水处理用生化处理罐，其特征在于，所述输入口位于前侧定位凹槽的正上方。
8.根据权利要求7所述的污水处理用生化处理罐，其特征在于，所述固定床生物膜包括用于供微生物着床的固定床，该固定床由若干根并排直立设置的塑料网管组成，且塑料网管上附着有生物膜。
说明书
污水处理用生化处理罐
技术领域
本实用新型涉及污水处理用生化处理罐。
背景技术
目前国内用于污水处理的设备罐体主要有混凝土罐、玻璃钢罐和碳钢罐三种。
混凝土罐的缺陷：施工周期长，存在腐蚀、渗漏污染地下水等潜在危险;
玻璃钢罐的缺陷：刚性不足容易变形，长期耐温性差，一般不能在高温下长期使用，抗老化性能差，在紫外线、风、沙、雪、化学介质、机械应力等作用下容易导致性能下降，制作工艺不环保，不仅会污染环境，而且会对人体造成伤害;
碳钢罐的缺陷：强度不够高，耐腐蚀性差，特别是埋于地下时耐腐蚀性能急速下降。
以上三种罐体均存在强度不足的缺陷。
实用新型内容
本实用新型的目的在于提供一种污水处理用生化处理罐，其能对污水进行生物膜处理，罐体设有加强结构，机械强度好，罐体还设有定位结构，便于定位安装。
为实现上述目的，本实用新型的技术方案是设计一种污水处理用生化处理罐，包括竖置罐体;
所述罐体包括：平置的底板，底端与底板边沿连接的竖置围壁，以及与围壁顶端连接且上凸的弧面状顶盖;所述底板和围壁一体成型;围壁由一对竖置的直板和一对竖置的圆柱弧面状弧板围成，该对直板相对且相互平行，该对弧板相对;
上述一对弧板的外壁分别凸设有若干外部平置加强筋;
上述一对直板包括：位于罐体前侧的前直板，以及位于罐体后侧的后直板;
所述前直板外壁的横向中心处设有竖置的前侧加强筋;前直板外壁上还设有竖置的前侧定位凸条和竖置的前侧定位凹槽，前侧定位凸条、前侧定位凹槽的位置以前侧加强筋对称设置;前侧定位凸条和前侧定位凹槽位于前直板外壁的竖向中部;前直板上还设有输入口，该输入口配有进水管;
所述后直板外壁上设有：竖置的后侧定位凸条，竖置的后侧定位凹槽，以及输出口;输出口配有出水管，且输出口与上述输入口以顶盖对称设置;后侧定位凸条、前侧定位凹槽的位置以顶盖对称设置，后侧定位凹槽、前侧定位凸条的位置以顶盖对称设置;
所述顶盖外壁中心处设有竖置的圆筒状检查口，检查口底端与罐体内腔连通;顶盖外壁凸设有若干顶部加强筋;
所述罐体内设有固定床生物膜。
优选的，所述后侧定位凸条的形状和前侧定位凹槽内腔的形状相匹配。
优选的，所述前侧定位凸条的形状和后侧定位凹槽内腔的形状相匹配。
优选的，所述前侧定位凸条的形状与前侧定位凹槽内腔的形状相匹配。
优选的，各外部平置加强筋在弧板外壁上呈竖向等间隔布置。
优选的，所述弧板内壁凸设有若干内部竖置加强筋。
优选的，所述输入口位于前侧定位凹槽的正上方。
优选的，所述固定床生物膜包括用于供微生物着床的固定床，该固定床由若干根并排直立设置的塑料网管组成，且塑料网管上附着有生物膜。
本实用新型的优点和有益效果在于：提供一种污水处理用生化处理罐，其能对污水进行生物膜处理，罐体设有加强结构，机械强度好，罐体还设有定位结构，便于定位安装。
本实用新型的罐体内设有固定床生物膜，可对污水进行生物膜处理。
本实用新型的罐体设有由多个加强筋构成的加强结构，罐体机械强度好，经久耐用。
本实用新型的罐体设有由多个定位凸条、定位凹槽所构成的定位结构，便于罐体定位安装。
本实用新型中的污水包括农村生活污水。
