申请日2016.08.31
公开(公告)日2017.06.27
IPC分类号C02F9/04; C02F11/12; C02F103/32
摘要
本实用新型公开了一种豆制废水初级处理系统，其技术方案要点是所述污水源池一端并联有处理塔，处理塔上接有溶剂池，处理塔外还接有用于存放处理后污水的清水池，所述清水池一端连接有调节池，所述处理塔底部接有第一沉泥池，第一沉泥池旁设有与第一沉泥池连接的压泥罐，所述压泥罐旁设有板框压滤机，所述板框压滤机和压泥罐之间通过水管连接。本实用新型目的在于提供一种污水处理效果好且处理方便和利用率高的豆制废水初级处理系统。

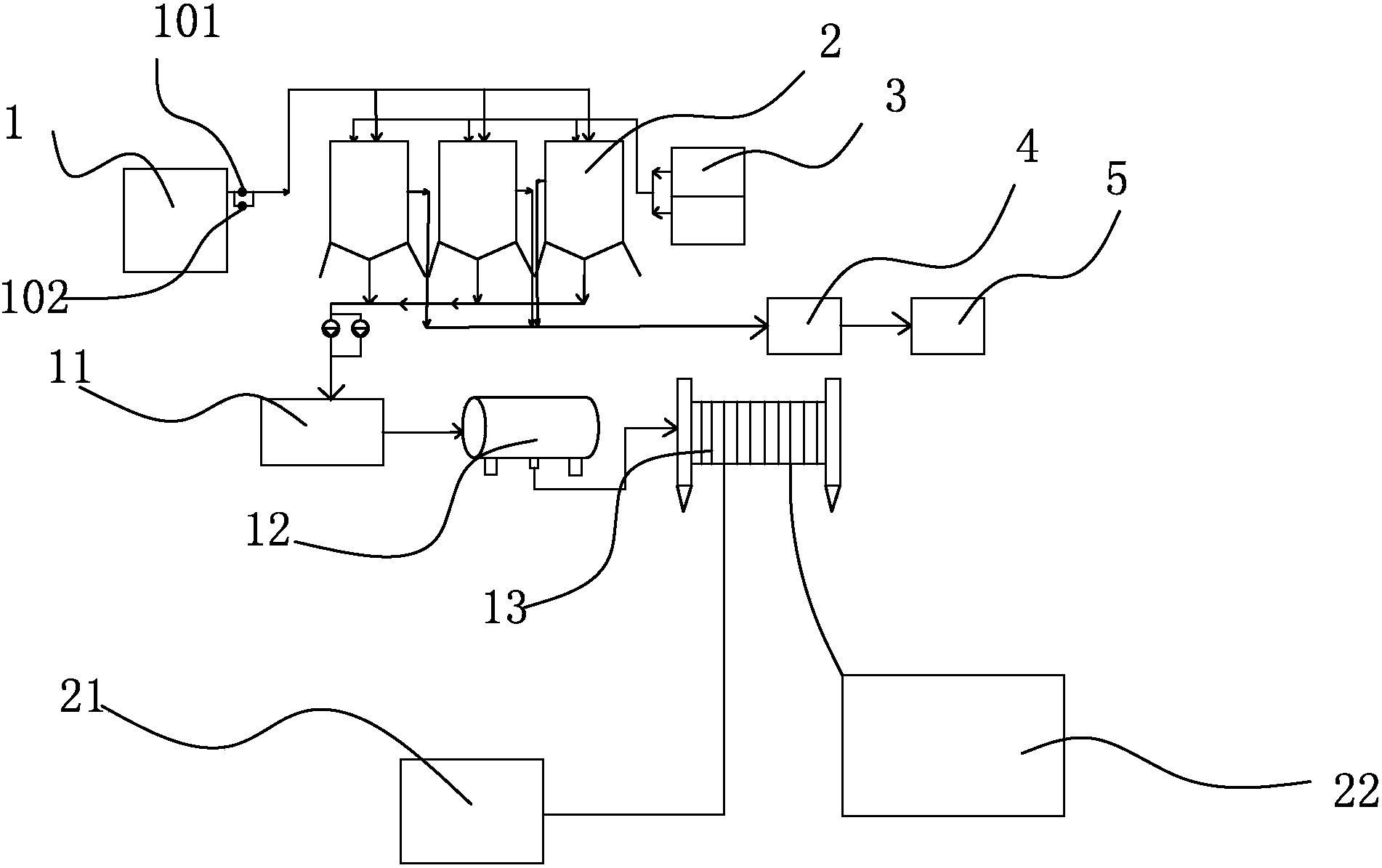

摘要附图
权利要求书
1.一种豆制废水初级处理系统，包括污水源池和调节池，其特征是：所述污水源池一端并联有处理塔，处理塔上接有溶剂池，处理塔外还接有用于存放处理后污水的清水池，所述清水池一端连接有调节池，所述处理塔底部接有第一沉泥池，第一沉泥池旁设有与第一沉泥池连接的压泥罐，所述压泥罐旁设有板框压滤机，所述板框压滤机和压泥罐之间通过水管连接。
2.根据权利要求1所述的一种豆制废水初级处理系统，其特征是：所述溶剂池个数为两个，其中一个填充有亚硫酸铁，另外一个填充石灰。
3.根据权利要求2所述的一种豆制废水初级处理系统，其特征是：所述污水源池和处理塔之间和处理塔和第一沉泥池之间均设有第一水泵，所述第一水泵外并联有第二水泵。
4.根据权利要求3所述的一种豆制废水初级处理系统，其特征是：所述处理塔个数至少1个。
说明书
一种豆制废水初级处理系统
技术领域
本实用新型涉及一种食品技术领域,更具体地说，它涉及一种豆制废水初级处理系统。
背景技术
在进行豆制食品进行加工的时候，容易产生豆制废水，豆制废水直接排入河中，容易对河流进行污染，破坏自然生态，传统的工厂也有相关的污水处理系统，但是传统的对豆制废水的处理系统较为繁琐，需要通过厌氧塔进行厌氧处理，然后配合沼气罐以及厌氧泥池进行处理，废水处理效果较为差，并且容易产生二次污染，并且其利用率低，以及在使用的时候，出现损坏的时候，需要全部停止工作进行维修，不停止工作，就不便于维修。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种污水处理效果好且处理方便和利用率高的豆制废水处理系统。
为实现上述目的，本实用新型提供了如下技术方案：一种豆制废水初级处理系统，包括污水源池和调节池，所述污水源池一端并联有处理塔，处理塔上接有溶剂池，处理塔外还接有用于存放处理后污水的清水池，所述清水池一端连接有调节池，所述处理塔底部接有第一沉泥池，第一沉泥池旁设有与第一沉泥池连接的压泥罐，所述压泥罐旁设有板框压滤机，所述板框压滤机和压泥罐之间通过水管连接。
通过采用上述技术方案，通过将污水源池内的污水直接进入处理塔内，通过溶剂池内的溶剂硫酸亚铁以及生石灰放入混合均匀，通过生石灰可以进行酸性中和，硫酸亚铁最为最广泛的絮凝剂，可以使得内部污水快速分层，将分成后的污水，上层清水放入清水池内，通过处理塔底部接有第一沉泥池，第一沉泥池旁设有与第一沉泥池连接的压泥罐，所述压泥罐旁设有板框压滤机，所述板框压滤机和压泥罐之 间通过水管连接，保证沉淀在处理塔底部的泥，能够得到充分利用，通过压泥罐压进板框压滤机进行挤压，挤后的泥直接到热电厂焚烧发电，挤出的泥中的清水进入污水网进行处理，进行二次利用，充分的保证资源的二次利用和利用的彻底性。
本实用新型进一步设置为：所述溶剂池个数为两个，其中一个填充有亚硫酸铁，另外一个填充石灰。
通过采用上述技术方案，溶剂池个数为两个，可以其中一个填充有亚硫酸铁，另外一个填充石灰，便于加放。
本实用新型进一步设置为：所述污水源池和处理塔之间和处理塔和第一沉泥池之间均设有第一水泵，所述第一水泵外并联有第二水泵。
通过采用上述技术方案，通过污水源池和处理塔之间和处理塔和第一沉泥池之间均设有第一水泵，所述第一水泵外并联有第二水泵，第二水泵能够进行应急时候，应急开启，以及维修的时候，临时开启。
本实用新型进一步设置为：所述处理塔个数至少1个。
通过采用上述技术方案，通过采用上述技术方案，处理塔个数至少1个，通过处理塔的数量的增加，保证污水源池的量，以及运行的时候，处理塔的应急，避免单个处理塔损坏影响整体工作。
