申请日2016.09.06
公开(公告)日2017.06.20
IPC分类号E03F5/04; E03C1/00
摘要
本实用新型公开一种沐浴废水热回收地漏，包括地漏本体，设在地漏本体上方的漏水盖板，所述地漏本体具有出水管以及环设在出水管四周的储水槽，所述储水槽与出水管之间具有∩形缝隙，所述储水槽外壁由换热管盘绕焊接而成，所述∩形缝隙同样由换热管盘绕焊接而成，且作为储水槽外壁的换热管与作为∩形缝隙的换热管相互连通形成整条流通换热管路，换热管的一端连接自来水管，另一端连接花洒的冷水进口，使得自来水从换热管路中流过加热送入花洒。本实用新型提供了一种沐浴废水热回收地漏，将地漏与换热装置进行结合，在不影响地漏使用的前提下将废水热量进行转换，无需额外的设备。

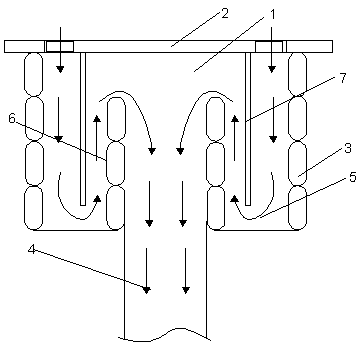

摘要附图
权利要求书
1.一种沐浴废水热回收地漏，包括地漏本体，设在地漏本体上方的漏水盖板，其特征在于：所述地漏本体具有出水管以及环设在出水管四周的储水槽，所述储水槽与出水管之间具有∩形缝隙，所述储水槽外壁由换热管盘绕焊接而成，所述∩形缝隙同样由换热管盘绕焊接而成，且作为储水槽外壁的换热管与作为∩形缝隙的换热管相互连通形成整条流通换热管路，换热管的一端连接自来水管，另一端连接花洒的冷水进口，使得自来水从换热管路中流过加热送入花洒。
2.根据权利要求1所述的沐浴废水热回收地漏，其特征在于：所述换热管为铜管或者铝管。
3.根据权利要求1所述的沐浴废水热回收地漏，其特征在于：所述换热管截面为椭圆形，其长轴*短轴尺寸为25*5mm。
4.根据权利要求1所述的沐浴废水热回收地漏，其特征在于：所述漏水盖板下方具有挡水板，漏水盖板盖合在地漏本体时，挡水板插在储水槽内，且与所述储水槽底具有空隙。
5.根据权利要求1所述的沐浴废水热回收地漏，其特征在于：所述地漏本体外部罩有保温罩，防止热量传递到地层结构上。
6.根据权利要求1所述的沐浴废水热回收地漏，其特征在于：所述储水槽的深度大于5cm。
说明书
一种沐浴废水热回收地漏
技术领域
本实用新型涉及一种地漏，具体涉及一种对沐浴废水的热量进行回收再利用的地漏。
背景技术
随着人民生活水平的提高，良好生活习惯的逐步养成，家庭中洗浴热水的使用量不断增加。沐浴水使用后，通过地漏由排水管直接排走，沐浴废水的温度一般在 35℃左右，排走的废水中含有大量热量，能源浪费严重。
为了解决上述问题，也出现了一些针对废水热回收的地漏，但这些热量回收地漏存在下述问题：1.无法直接回收废热水热量，需通过外部单独设置废热回收装置来回收热能;2. 废热水本身无法满足从地漏提取通道流至废热回收装置所需的压损， 需要经过污水泵加压，增加了投资及高品质电能的消耗;3. 由于废热水为污水，废热水在提取通道内长时间流动容易在管道内壁结垢，除垢相对困难。
实用新型内容
实用新型目的：为了解决现有技术的不足，本实用新型提供了一种沐浴废水热回收地漏，将地漏与换热装置进行结合，在不影响地漏使用的前提下将废水热量进行转换，无需额外的设备。
本实用新型的目的是通过这样的技术方案实现的，一种沐浴废水热回收地漏，包括地漏本体，设在地漏本体上方的漏水盖板，所述地漏本体具有出水管以及环设在出水管四周的储水槽，所述储水槽与出水管之间具有∩形缝隙，所述储水槽外壁由换热管盘绕焊接而成，所述∩形缝隙同样由换热管盘绕焊接而成，且作为储水槽外壁的换热管与作为∩形缝隙的换热管相互连通形成整条流通换热管路，换热管的一端连接自来水管，另一端连接花洒的冷水进口，使得自来水从换热管路中流过加热送入花洒。
所述换热管为铜管或者铝管，增加换热性能。
所述换热管截面为椭圆形，其长轴*短轴尺寸为25*5mm，增加与地漏的接触面积，提高换热率。
所述漏水盖板下方具有挡水板，漏水盖板盖合在地漏本体时，挡水板插在储水槽内，且与所述储水槽底具有空隙，使得沐浴废水从外侧流入储水槽，通过空隙溢流到出水管，降低废水流速增加换热效果。
所述地漏本体外部罩有保温罩，防止热量传递到地层结构上。
所述储水槽的深度大于5cm。
与现有技术相比，本实用新型所揭示的一种沐浴废水热回收地漏，对地漏结构进行改进，使得储水槽与出水管形成空隙，利用方口结构增加换热效果，充分利用沐浴废水的热能对自来水进行初步预热再送入花洒，减少热水的实际使用量，从而降低热水设备的耗能，实现节能。
