申请日2016.08.31
公开(公告)日2017.05.10
IPC分类号G05B19/04
摘要
本实用新型公开了一种印染废水排放管理控制系统，包括总量控制台、排水管道，所述的排水管道上设有水质自动检测器、废水排放自动阀门、排放口流量监测器，所述的总量控制台包括显示屏、刷卡器，所述的水质自动检测器、废水排放自动阀门、排放口流量监测器均与总量控制台连接，所述的总量控制台设有不间断电源，所述的总量控制台与外部服务器无线连接。本实用新型简单方便，自动化程度高，可远程操控。

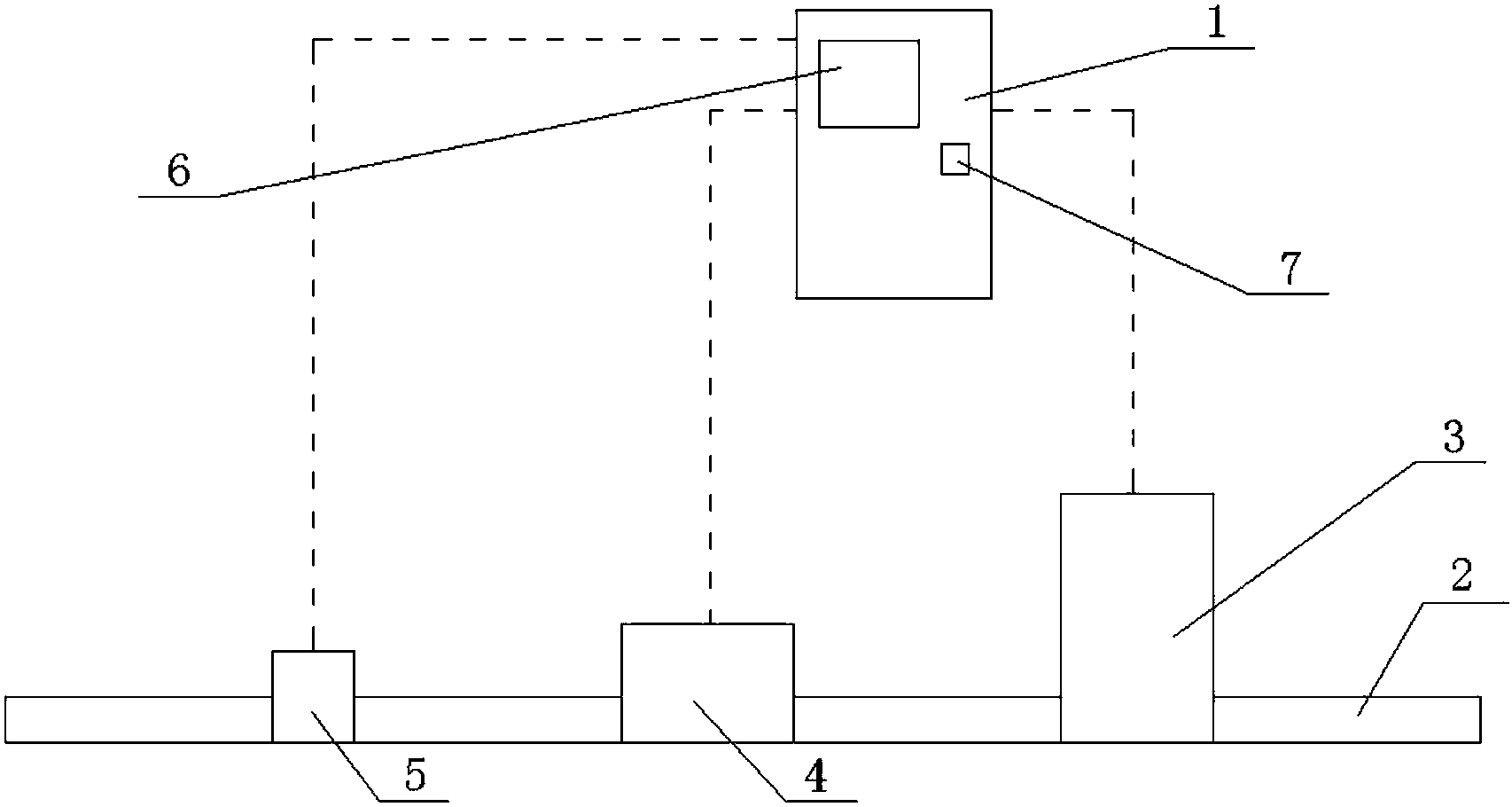

摘要附图
权利要求书
1.一种印染废水排放管理控制系统，其特征在于，包括总量控制台、排水管道，所述的排水管道上设有水质自动检测器、废水排放自动阀门、排放口流量监测器，所述的总量控制台包括显示屏、刷卡器，所述的水质自动检测器、废水排放自动阀门、排放口流量监测器均与总量控制台连接。
2.根据权利要求1所述的印染废水排放管理控制系统，其特征是，所述的总量控制台设有不间断电源。
3.根据权利要求1所述的印染废水排放管理控制系统，其特征是，所述的总量控制台与外部服务器无线连接。
说明书
印染废水排放管理控制系统
技术领域
本实用新型涉及一种环保排放控制装置，尤其是涉及一种印染废水排放管理控制系统。
背景技术
印染厂产生的废水，通常都要经过污水池的处理，其中，经过处理后的废水，部分可由厂家回收利用，而部分达到排放标准的处理水，可以向外排放，但为了保护环境，在不超过环境承受力的情况下，厂家排放的总量要受到监测和控制。
发明内容
本实用新型是为了解决经过处理后达到排放标准的处理水有序向外排放的问题，提供一种简单方便，自动化程度高，可远程操控的印染废水排放管理控制系统。
为了实现上述目的，本实用新型采用以下技术方案：印染废水排放管理控制系统，包括总量控制台、排水管道，所述的排水管道上设有水质自动检测器、废水排放自动阀门、排放口流量监测器，所述的总量控制台包括显示屏、刷卡器，所述的水质自动检测器、废水排放自动阀门、排放口流量监测器均与总量控制台连接。本方案采用在总量控制台上操作显示屏，刷卡确认的方式，对厂家最终对外排放口进行监管，在卡内可排放余量充足，且经过水质自动检测器实时检测排水管道内处理水的水质是否达到排放标准，达标的就可以限量排放，总量控制台控制废水排放自动阀门打开，开始排放处理水，排水管道末端的排放口流量监测器实时监控排放流量，达到排放量后，总量控制台控制废水排放自动阀门关闭。
作为优选，所述的总量控制台设有不间断电源。总量控制台给其它设备提供电源，遇到紧急情况，就需要采用不间断电源持续供电，以免发生事故。
作为优选，所述的总量控制台与外部服务器无线连接。上级环保部门可以通过远程操控的方式，实时监控厂家处理水排放情况，做好监督工作。
因此，本实用新型具有如下有益效果：(1)简单方便，自动化程度高;(2)可远程操控。
