申请日2016.09.06
公开(公告)日2017.02.01
IPC分类号C02F1/46; C02F1/72; C02F101/30
摘要
本发明公开了一种三维电极电催化氧化高盐分、高COD废水装置，其包括有废水处理槽，废水处理槽的内部成型有废水处理腔室，废水处理槽的上端部开设有与废水处理腔室连通的进水口，废水处理槽的下端部开设有与废水处理腔室连通的出水口，废水处理腔室内嵌装有电氧化组件;电氧化组件包括有分别沿着水平方向依次间隔布置的阳极板、阴极板，阳极板与阴极板错开布置，相邻的阳极板与阴极板间隔布置且相邻的阳极板与阴极板之间填装有电气石粉;该三维电极电催化氧化高盐分、高COD废水装置配装有电源，各阳极板以及各阴极板分别与电源电连接。通过上述设计，本发明能够在常温常压环境下且低成本地对废水进行处理，且，反应停留时间较短。

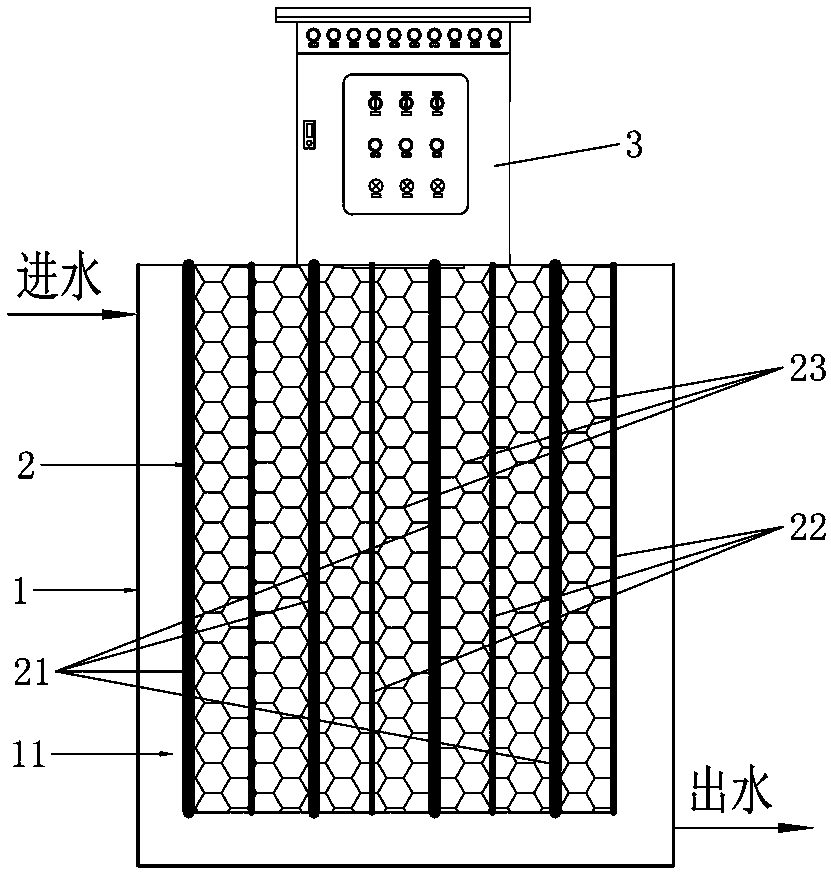

摘要附图
权利要求书
1.一种三维电极电催化氧化高盐分、高COD废水装置，其特征在于：包括有废水处理槽(1)，废水处理槽(1)的内部成型有废水处理腔室(11)，废水处理槽(1)的上端部开设有与废水处理腔室(11)连通的进水口，废水处理槽(1)的下端部开设有与废水处理腔室(11)连通的出水口，废水处理腔室(11)内嵌装有电氧化组件(2);
电氧化组件(2)包括有分别沿着水平方向依次间隔布置的阳极板(21)、阴极板(22)，阳极板(21)与阴极板(22)错开布置，相邻的阳极板(21)与阴极板(22)间隔布置且相邻的阳极板(21)与阴极板(22)之间填装有电气石粉(23);
该三维电极电催化氧化高盐分、高COD废水装置配装有电源(3)，各阳极板(21)以及各阴极板(22)分别与电源(3)电连接。
2.根据权利要求1所述的一种三维电极电催化氧化高盐分、高COD废水装置，其特征在于：各所述阳极板(21)分别采用钌铼、V2O5于1800℃高温条件下烧结而成。
3.根据权利要求2所述的一种三维电极电催化氧化高盐分、高COD废水装置，其特征在于：各所述阴极板(22)分别为石墨电极。
4.根据权利要求3所述的一种三维电极电催化氧化高盐分、高COD废水装置，其特征在于：相邻的所述阳极板(21)与所述阴极板(22)之间的电压为5V。
5.根据权利要求4所述的一种三维电极电催化氧化高盐分、高COD废水装置，其特征在于：相邻的所述阳极板(21)与所述阴极板(22)之间的工作电流分别为0.3 A/dm2。
说明书
一种三维电极电催化氧化高盐分、高COD废水装置
技术领域
本发明涉及废水处理技术领域，尤其涉及一种三维电极电催化氧化高盐分、高COD废水装置。
背景技术
随着社会不断地发展进步，社会对物质的需要也不断地增长，在工业加工制造过程中，各类化学工业、医药生物、农药等产品伴生大量废水产生;其中，这些废水具有高COD、高盐度、高色度、强酸、强碱等性质，处理难度大。
现有技术一般通过物理化学处理方法、生物处理方法来对上述废水进行处理;其中，物理化学处理方法包括有蒸发法、化学氧化法、湿式氧化法、催化氧化法、超临界氧化法等，生物处理方法包括有厌氧法、特效工程菌降解法等。
需进一步指出，对于物理化学处理方法而言，在实际的废水处理过程中，其普遍存在运行成本高、所需的操作温度高、压力高等缺陷。另外，对于生物处理方法而言，要么无法降解，要么需要停留时间较长。
发明内容
本发明的目的在于针对现有技术的不足而提供一种三维电极电催化氧化高盐分、高COD废水装置，该三维电极电催化氧化高盐分、高COD废水装置能够在常温常压环境下且低成本地对废水进行处理，且，反应停留时间较短。
为达到上述目的，本发明通过以下技术方案来实现。
一种三维电极电催化氧化高盐分、高COD废水装置，包括有废水处理槽，废水处理槽的内部成型有废水处理腔室，废水处理槽的上端部开设有与废水处理腔室连通的进水口，废水处理槽的下端部开设有与废水处理腔室连通的出水口，废水处理腔室内嵌装有电氧化组件;
电氧化组件包括有分别沿着水平方向依次间隔布置的阳极板、阴极板，阳极板与阴极板错开布置，相邻的阳极板与阴极板间隔布置且相邻的阳极板与阴极板之间填装有电气石粉;
该三维电极电催化氧化高盐分、高COD废水装置配装有电源，各阳极板以及各阴极板分别与电源电连接。
其中，各所述阳极板分别采用钌铼、V2O5于1800℃高温条件下烧结而成。
其中，各所述阴极板分别为石墨电极。
其中，相邻的所述阳极板与所述阴极板之间的电压为5V。
其中，相邻的所述阳极板与所述阴极板之间的工作电流分别为0.3 A/dm2。
本发明的有益效果为：本发明所述的一种三维电极电催化氧化高盐分、高COD废水装置，其包括有废水处理槽，废水处理槽的内部成型有废水处理腔室，废水处理槽的上端部开设有与废水处理腔室连通的进水口，废水处理槽的下端部开设有与废水处理腔室连通的出水口，废水处理腔室内嵌装有电氧化组件;电氧化组件包括有分别沿着水平方向依次间隔布置的阳极板、阴极板，阳极板与阴极板错开布置，相邻的阳极板与阴极板间隔布置且相邻的阳极板与阴极板之间填装有电气石粉;该三维电极电催化氧化高盐分、高COD废水装置配装有电源，各阳极板以及各阴极板分别与电源电连接。通过上述设计，本发明能够在常温常压环境下且低成本地对废水进行处理，且，反应停留时间较短。
