申请日2016.08.31
公开(公告)日2017.04.26
IPC分类号C02F9/14; H02J7/35
摘要
本实用新型公开了一种太阳能式污水处理系统，包括污水收集池、格栅池、调节池、酸解池，污水收集池与格栅池通过管道相连接，格栅池与调节池通过管道相连接，调节池与酸解池通过管道相连接，酸解池与一级生化池通过管道相连接，一级生化池与二级生化池通过管道相连接，二级生化池与沉淀池通过管道相连接，沉淀池与消毒池通过管道相连接，污水收集池、格栅池、调节池、酸解池、一级生化池、二级生化池、沉淀池、消毒池的池底均安装有污泥螺杆泵。有益效果在于：该污水处理系统工作过程中消耗的电能完全由太阳能电池板提供，不消耗外部电网的电能，比传统的污水处理系统运营成本更低，更加节能环保。

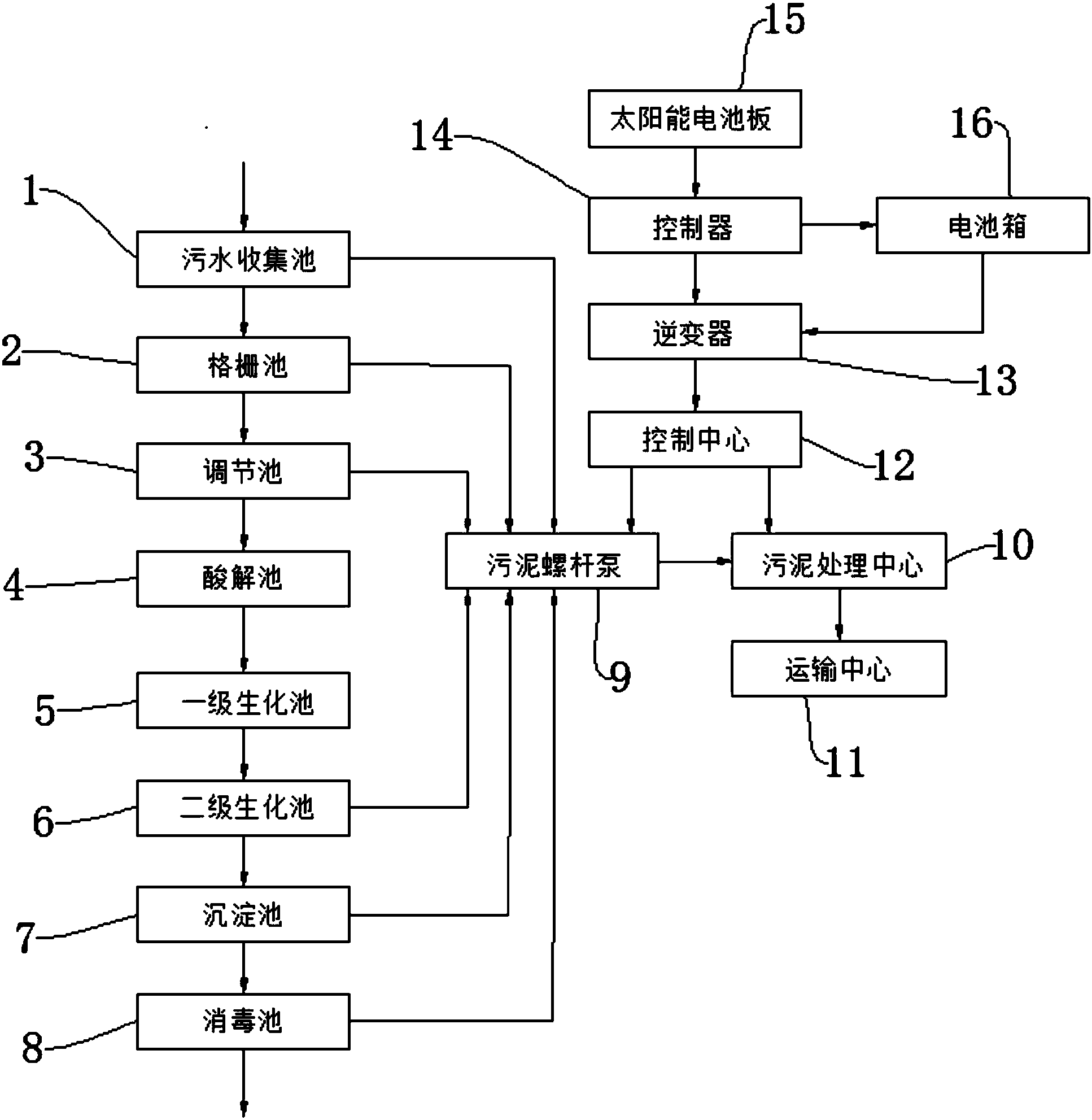

摘要附图
权利要求书
1.一种太阳能式污水处理系统，包括污水收集池、格栅池、调节池、酸解池，所述污水收集池与所述格栅池通过管道相连接，所述格栅池与所述调节池通过管道相连接，所述调节池与所述酸解池通过管道相连接，其特征在于：所述酸解池与一级生化池通过管道相连接，所述一级生化池与二级生化池通过管道相连接，所述二级生化池与沉淀池通过管道相连接，所述沉淀池与消毒池通过管道相连接，所述污水收集池、所述格栅池、所述调节池、所述酸解池、所述一级生化池、所述二级生化池、所述沉淀池、所述消毒池的池底均安装有污泥螺杆泵，所述污泥螺杆泵将所述污水收集池、所述格栅池、所述调节池、所述酸解池、所述一级生化池、所述二级生化池、所述沉淀池、所述消毒池内的污泥抽走并通过管道输送至污泥处理中心，经所述污泥处理中心处理后，污泥被运输中心运走，所述污泥处理中心、所述污泥螺杆泵与控制中心电连接，所述控制中心与逆变器电连接，所述逆变器与控制器电连接，所述控制器与太阳能电池板电连接，所述控制器、所述逆变器还与电池箱电连接。
2.根据权利要求1所述的一种太阳能式污水处理系统，其特征在于：所述污泥处理中心包括滚筒破碎干燥机、燃烧炉、进料螺旋、出料螺旋、输送管道、除尘器、关风器、引风机、控制柜。
3.根据权利要求1所述的一种太阳能式污水处理系统，其特征在于：所述运输中心包括罐车、厢货车、平板车。
说明书
一种太阳能式污水处理系统
技术领域
本实用新型涉及污水处理领域，特别是涉及一种太阳能式污水处理系统。
背景技术
污水处理系统是一种为使污水达到排放标准而对其进行净化的处理装置。污水处理系统被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。但是，传统的污水处理系统在使用过程中仍存在一些问题。比如污水处理系统由于占地面积大、处理设备多，而且设备大多都是长时间连续运行，因此每天的耗电量非常大，导致运行成本长期居高不下，因此需要设计一种太阳能式污水处理系统来解决上述问题。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种太阳能式污水处理系统。
本实用新型通过以下技术方案来实现上述目的：
一种太阳能式污水处理系统，包括污水收集池、格栅池、调节池、酸解池，所述污水收集池与所述格栅池通过管道相连接，所述格栅池与所述调节池通过管道相连接，所述调节池与所述酸解池通过管道相连接，所述酸解池与一级生化池通过管道相连接，所述一级生化池与二级生化池通过管道相连接，所述二级生化池与沉淀池通过管道相连接，所述沉淀池与消毒池通过管道相连接，所述污水收集池、所述格栅池、所述调节池、所述酸解池、所述一级生化池、所述二级生化池、所述沉淀池、所述消毒池的池底均安装有污泥螺杆泵，所述污泥螺杆泵将所述污水收集池、所述格栅池、所述调节池、所述酸解池、所述一级生化池、所述二级生化池、所述沉淀池、所述消毒池内的污泥抽走并通过管道输送至污泥处理中心，经所述污泥处理中心处理后，污泥被运输中心运走，所述污泥处理中心、所述污泥螺杆泵与控制中心电连接，所述控制中心与逆变器电连接，所述逆变器与控制器电连接，所述控制器与太阳能电池板电连接，所述控制器、所述逆变器还与电池箱电连接。
上述结构中，污水经所述格栅池过滤后进入所述调节池进行曝气处理，然后进入所述酸解池进行中和，之后依次经过所述一级生化池、所述二级生化池处理后进入所述沉淀池，最后经所述消毒池消毒后排出，所述污泥螺杆泵在所述控制中心的控制下将所述污水收集池、所述格栅池、所述调节池、所述酸解池、所述一级生化池、所述二级生化池、所述沉淀池、所述消毒池内的污泥抽走并通过管道输送至所述污泥处理中心进行处理，污泥处理完毕后即被所述运输中心运走，所述污泥处理中心、所述污泥螺杆泵和所述控制中心工作消耗的电能由所述太阳能电池板提供，无需连接外部电网。
为了进一步提高太阳能式污水处理系统的实用性，所述污泥处理中心包括滚筒破碎干燥机、燃烧炉、进料螺旋、出料螺旋、输送管道、除尘器、关风器、引风机、控制柜。
为了进一步提高太阳能式污水处理系统的实用性，所述运输中心包括罐车、厢货车、平板车。
有益效果在于：该污水处理系统工作过程中消耗的电能完全由所述太阳能电池板提供，不消耗外部电网的电能，比传统的污水处理系统运营成本更低，更加节能环保。
