申请日2016.08.31
公开(公告)日2017.04.26
IPC分类号C02F1/52; E03F5/10
摘要
本专利涉及了蓄水池领域，公开了一种废水循环回收水池，所述蓄水池本体为顶部面积大底部面积小的倒锥形，所述蓄水池本体的上部开有用于铲车进出的开口，所述开口上设有橡胶滑槽，所述橡胶滑槽上滑动连接有插板，所述蓄水池本体的底部安装有阀门，所述蓄水池本体有四个，依次分别为第一沉淀池、第二沉淀池、第三沉淀池和清水池，所述第一沉淀池、第二沉淀池、第三沉淀池和清水池的上部有溢流沟相连;本专利与现有技术相比，对混凝土污水的净化更加彻底，且能够很方便的对蓄水池本体内的沉淀物进行清理。

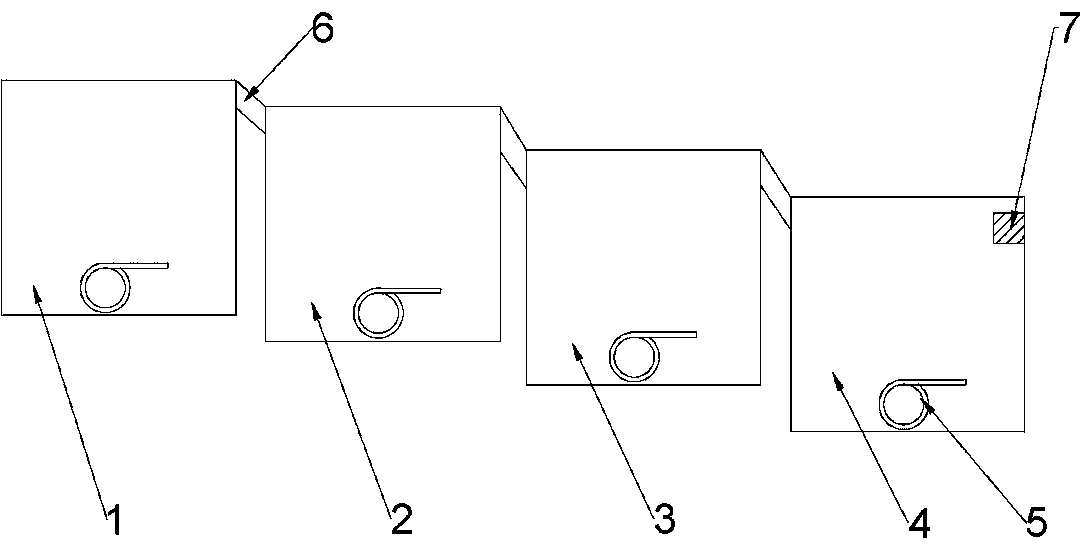

摘要附图
权利要求书
1.废水循环回收水池，包括蓄水池本体，其特征在于，所述蓄水池本体为顶部面积大底部面积小的倒锥形，所述蓄水池本体的上部开有用于铲车进出的开口，所述开口上设有橡胶滑槽，所述橡胶滑槽内滑动连接有插板，所述蓄水池本体的底部安装有阀门，所述蓄水池本体有四个，依次分别为第一沉淀池、第二沉淀池、第三沉淀池和清水池，所述第一沉淀池、第二沉淀池、第三沉淀池和清水池的上部均由溢流沟相连。
2.根据权利要求1所述的废水循环回收水池，其特征在于：所述第一沉淀池、第二沉淀池、第三沉淀池和清水池的顶部高度从高到低依次排列。
3.根据权利要求2所述的废水循环回收水池，其特征在于：所述蓄水池本体的底面为斜面，所述阀门安装于蓄水池本体底部较低的一端。
4.根据权利要求3所述的废水循环回收水池，其特征在于：所述清水池的上部安装有液位报警系统。
5.根据权利要求4所述的废水循环回收水池，其特征在于：所述插板上连接有吊环。
说明书
废水循环回收水池
技术领域
本实用新型涉及一种蓄水池，尤其涉及一种废水循环回收水池。
背景技术
在混凝土生产企业，为了减少混凝土罐车内混凝土的残留，一般会在混凝土罐车卸完混凝土后用水对罐车进行冲洗，以达到将罐车内残留的混凝土清理干净的目的，但混凝土罐车一般体积较大，混凝土又不易冲洗，因此每冲洗一个罐车就会使用很多的水，据统计，每清洗一辆8方混凝土罐车平均需要0.95立方米的水，再加上每天对搅拌设备的清洗，一个年产20万方混凝土的中小企业，仅清洗混凝土搅拌、运输设备所形成的浆水每天就高达60多立方米;由于混凝土污水里含有水泥，外加剂等强碱性物质，PH值高达12-14，且水泥、砂石等不溶物含量约为3000-5000mgL，如果直接排放，不仅是对水资源的严重浪费，还对环境造成很大的污染，因此，对于混凝土生产企业，如何回收利用这部分清洗水，非常重要。一般情况，混凝土生产企业会把污水存放在一个普通的罐中，让其自然沉淀，但这样就经过一个罐处理的污水依然还是比较浑浊，如果将其利用水泵直接打回去，这样容易造成水泵堵塞等问题。
专利申请号为201521074494.4的专利文件公开了一种用于混凝土浆液回收的蓄水池，其技术要点为，包括由蓄水池本体，蓄水池本体内设有沉淀腔、抽取腔，沉淀腔与抽取腔顶部连通，沉淀腔与通水管道连接;外界的水通过进水管道进入到沉淀腔内之后，泥沙等就沉淀在底部，较清澈的水就会流到抽取腔内，抽取腔内抽取的液体也就较为干净了，不会对水泵造成影响。此方案通过沉淀腔和抽取腔的分离，解决了堵泵的问题，但也有一定的缺点，1、该方案采用一个沉淀腔沉淀，对水处理量较大的企业，污水较多，沉淀不够彻底，水还是会有固体物，净水效果不好;2、此方案中蓄水池底部没有开口，污水在沉淀腔内沉淀后，沉淀物只能通过顶部开口清理，不方便清理。
实用新型内容
本实用新型意在提供一种可对混凝土清洗污水进行很好处理，并方便清理蓄水池中沉淀物的废水循环回收水池。
本方案中的废水循环回收水池，包括蓄水池本体，所述蓄水池本体为顶部面积大底部面积小的倒锥形，所述蓄水池本体的上部开有用于铲车进出的开口，所述开口上设有橡胶滑槽，所述橡胶滑槽内滑动连接有插板，所述蓄水池本体的底部安装有阀门，所述蓄水池本体有四个，依次分别为第一沉淀池、第二沉淀池、第三沉淀池和清水池，所述第一沉淀池、第二沉淀池、第三沉淀池和清水池的上部有溢流沟相连。
本方案的技术原理：混凝土生产企业的罐车清洗水和场地生产用水经水渠流入第一沉淀池，污水在第一沉淀池经一级沉淀后经溢流沟流入第二沉淀池二级沉淀，二级沉淀的水再溢流沟流入第三沉淀池，在第三沉淀池进行三级沉淀后溢流沟流入清水池，污水经三级沉淀后，污水里的固体物已沉淀干净，可以循环再用来清洗罐车等;倒锥形的蓄水池，更便于污水中沉淀物的归集，当污水池中的沉淀物较多之后，打开蓄水池上部开口橡胶滑槽内的插板，铲车可以通过开口行驶到蓄水池底部，此时打开阀门，铲车将蓄水池底部的沉淀物通过阀门处推送出去，达到对蓄水池内沉淀物的清理，清理完毕后，将插板插入开口的橡胶滑槽内，橡胶滑槽上因为设有橡胶，可以将插板完全密封，水不会从插板与橡胶滑槽的缝隙流出。
本方案与现有技术相比具有以下优点：1、本方案的蓄水池通过三级沉淀，固体物的沉淀分离效果更好，净水效果更好;2、本方案在蓄水池的上部设有开口，且蓄水池为锥形，铲车可以通过开口和蓄水池的坡面进入到蓄水池底部，将沉淀物推送到阀门处，通过阀门推送出去，以到达对蓄水池本体内沉淀物进行清理的目的。
进一步，所述第一沉淀池、第二沉淀池、第三沉淀池和清水池的顶部高度从高到低依次排列。如此设计，蓄水池里的水可以依靠自身重力依次从第一沉淀池流入第二沉淀池，第二沉淀池流到第三沉淀池，第三沉淀池流入第三沉淀池，不需要泵来进行输送，节约成本。
进一步：所述蓄水池本体的底面为斜面，所述阀门安装于蓄水池本体底部较低的一端。在铲车进入蓄水池底部进行清理底部沉淀物的时候，靠近阀门的一面较低，则沉淀物更易积累在阀门口处，更便于铲车对蓄水池底部沉淀物的清理。
进一步，所述清水池的上部安装有液位报警系统。当清水池中的水位达到清水池上部的液位报警器处时，液位报警系统进行报警，提醒工作人员采取措施避免清水池中的水漫出。
进一步，所述插板上连接有吊环。吊环的设置方便工作人员使用挂钩将插板挂住，然后将插板从橡胶滑槽中取出。
