申请日2016.11.10
公开(公告)日2017.05.03
IPC分类号G21F9/06
摘要
本实用新型涉及废水处理技术领域，尤其是一种新型含铀废水处理装置，包括支座，所述连杆远离支座的一端固定连接有第二挡板，所述第一底座的上端固定连接有固定管，所述固定管内侧活动插接有与第二挡板直径匹配的波纹管，所述波纹管的上端连接有废液进口管，所述第二底座的上端固定连接有过滤管，所述过滤管与波纹管的连接处设有第一过滤层，所述过滤管内腔设有第二过滤层，所述过滤管远离波纹管的一侧设有出口管。该新型含铀废水处理装置，能够高效的将含铀废水处理，提高了装置的工作效率，保证了居民生活的环境卫生。
权利要求书

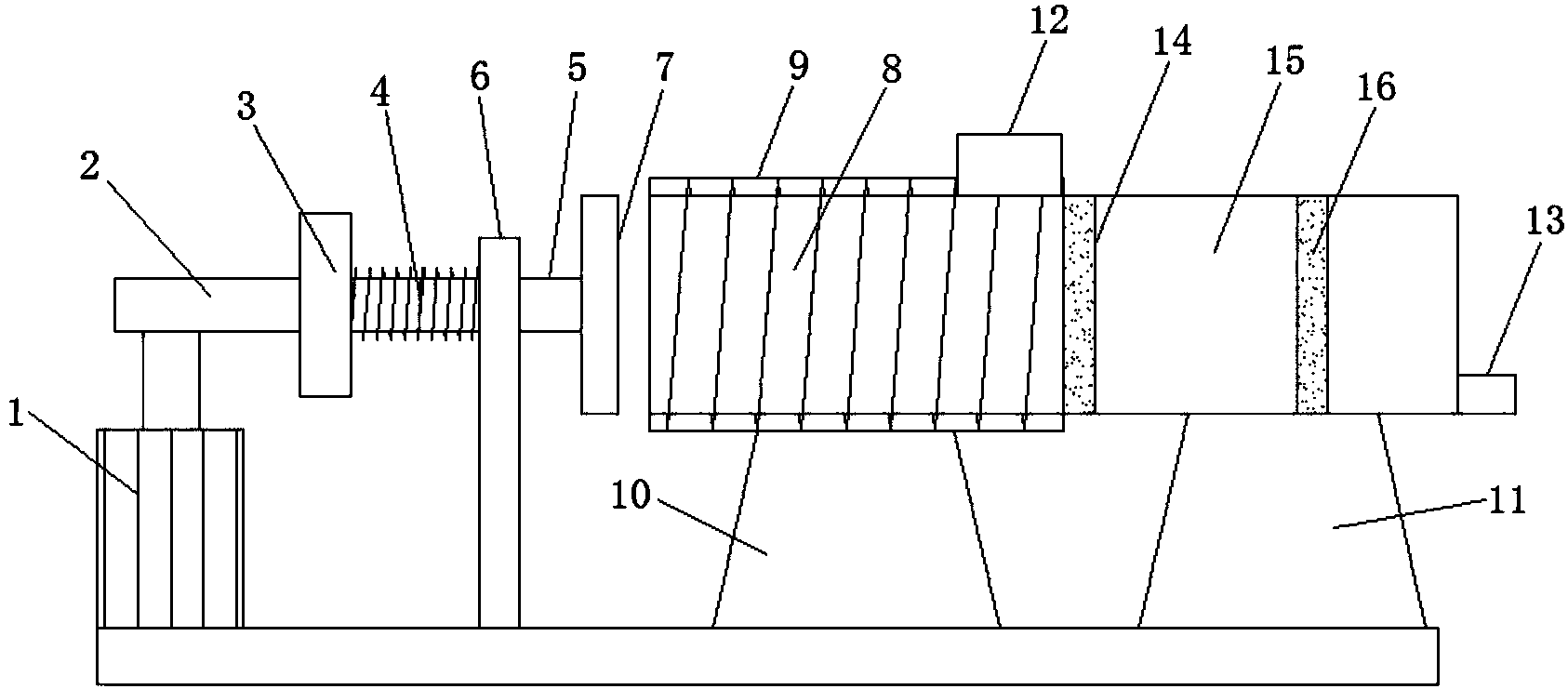

1.一种新型含铀废水处理装置，包括支座(1)，所述支座(1)固定在水平底板上，所述水平底板上依次设有固定板(6)、第一底座(10)和第二底座(11)，其特征在于，所述支座(1)的输出端设有凸轮(2)，所述固定板(6)远离底板的一端设有通孔，所述通孔内通过直线轴承安装有连杆(5)，所述连杆(5)靠近支座(1)的一端固定连接有与凸轮(2)匹配的第一挡板(3)，所述连杆(5)的外侧套设有第一弹簧(4)，所述第一弹簧(4)位于第一挡板(3)和固定板(6)之间，所述连杆(5)远离支座(1)的一端固定连接有第二挡板(7)，所述第一底座(10)的上端固定连接有固定管(9)，所述固定管(9)内侧活动插接有与第二挡板(7)对应的波纹管(8)，波纹管(8)内设有一根第二弹簧，该第二弹簧与波纹管(8)过盈配合连接，且波纹管(8)靠近第二挡板(7)的一侧延伸至固定管(9)外侧，所述波纹管(8)的上端连接有废液进口管(12)，所述第二底座(11)的上端固定连接有过滤管(15)，所述过滤管(15)与波纹管(8)的连接处设有第一过滤层(14)，所述过滤管(15)内腔设有第二过滤层(16)，所述过滤管(15)远离波纹管(8)的一侧设有出口管(13);所述废液进口管(12)和出口管(13)上均设有单向阀。
2.根据权利要求1所述的一种新型含铀废水处理装置，其特征在于，所述废液进口管(12)和出口管(13)上均设有单向阀。
3.根据权利要求1所述的一种新型含铀废水处理装置，其特征在于，所述固定管(9)与第一底座(10)之间通过焊接连接，所述过滤管(15)与第二底座(11)之间通过焊接连接。
4.根据权利要求1所述的一种新型含铀废水处理装置，其特征在于，所述波纹管(8)与过滤管(15)通过螺纹连接。
5.根据权利要求1所述的一种新型含铀废水处理装置，其特征在于，所述第一过滤层(14)为双层过滤网，并且其内填充有聚丙胺和骨炭混合的生物吸附剂，所述第二过滤层(16)设为202*7型离子交换树脂。
说明书
一种新型含铀废水处理装置
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种新型含铀废水处理装置。
背景技术
铀及其化合物均有较大的毒性，空气中可溶性铀化合物的允许浓度为0.05mg/m3，不溶性铀化合物允许浓度为0.25mg/m3，人体对天然铀的放射性允许剂量，可溶性铀化合物为7400Bq，不溶性铀化合物为333Bq铀元素具有放射性，水中铀不经过处理就排放到外界会影响居民健康，现存的含铀废水处理装置，工作效率低，处理速度慢，为此，我们提出一种新型含铀废水处理装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种新型含铀废水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
设计一种新型含铀废水处理装置，包括支座，所述支座固定在水平底板上，所述水平底板上依次设有固定板、第一底座和第二底座，所述支座的输出端设有凸轮，所述固定板远离底板的一端设有通孔，所述通孔内通过直线轴承安装有连杆，所述连杆靠近支座的一端固定连接有与凸轮匹配的第一挡板，所述连杆的外侧套设有第一弹簧，所述第一弹簧位于第一挡板和固定板之间，所述连杆远离支座的一端固定连接有第二挡板，所述第一底座的上端固定连接有固定管，所述固定管内侧活动插接有与第二挡板对应的波纹管，波纹管内设有一根第二弹簧，该第二弹簧与波纹管过盈配合连接，且波纹管靠近第二挡板的一侧延伸至固定管外侧，所述波纹管的上端连接有废液进口管，所述第二底座的上端固定连接有过滤管，所述过滤管与波纹管的连接处设有第一过滤层，所述过滤管内腔设有第二过滤层，所述过滤管远离波纹管的一侧设有出口管;所述废液进口管和出口管上均设有单向阀。
优选的，所述废液进口管和出口管上均设有单向阀。
优选的，所述固定管与第一底座之间通过焊接连接，所述过滤管与第二底座之间通过焊接连接。
优选的，所述波纹管与过滤管通过螺纹连接。
优选的，所述第一过滤层为双层过滤网，并且其内填充有聚丙胺和骨炭混合的生物吸附剂，所述第二过滤层设为202*7型离子交换树脂。
本实用新型提出的一种新型含铀废水处理装置，有益效果在于：本实用新型在操作时，废水从废液进口管进入到波纹管内，设有的凸轮在支座的带动下旋转，在第一挡板、第一弹簧和连杆的作用下，使得第二挡板来回挤压波纹管，从而压缩波纹管内的废水，加快废水在第一过滤层上过滤的速度，设有的废液进口管与波纹管之间通过螺纹连接，设有的波纹管与过滤管通过螺纹连接，使得波纹管为可拆解结构，方便波纹管和过滤管的清洗，该新型含铀废水处理装置，能够高效的将含铀废水处理，提高了装置的工作效率，保证了居民生活的环境卫生。
