申请日2016.11.10
公开(公告)日2017.02.22
IPC分类号B28B1/02; B28B17/00
摘要
本发明涉及陶瓷生产设备技术领域，尤其是一种能够自动清理污水的拉坯机，包括拉坯机壳体，所述弧形槽的底部设有两个对称的第一导电凸块和第二导电凸块，所述第一导电凸块与外接电源点连接，所述第二导电凸块与第一微型潜水泵电性连接，所述弧形槽的下端通过设有的微型管连接有接液池，所述接液池内设有第二微型潜水泵，所述第二微型潜水泵的输出端连接有第二分流管，所述第二分流管的末端与出液管相连，所述第二微型潜水泵与第二导电凸块电性连接，所述接液池固定在拉坯机壳体内腔的底部。该能够自动清理污水的拉坯机，结构简单，不需要人工清理污水，减少生产陶瓷时的工序，提高了陶瓷生产效率。
权利要求书

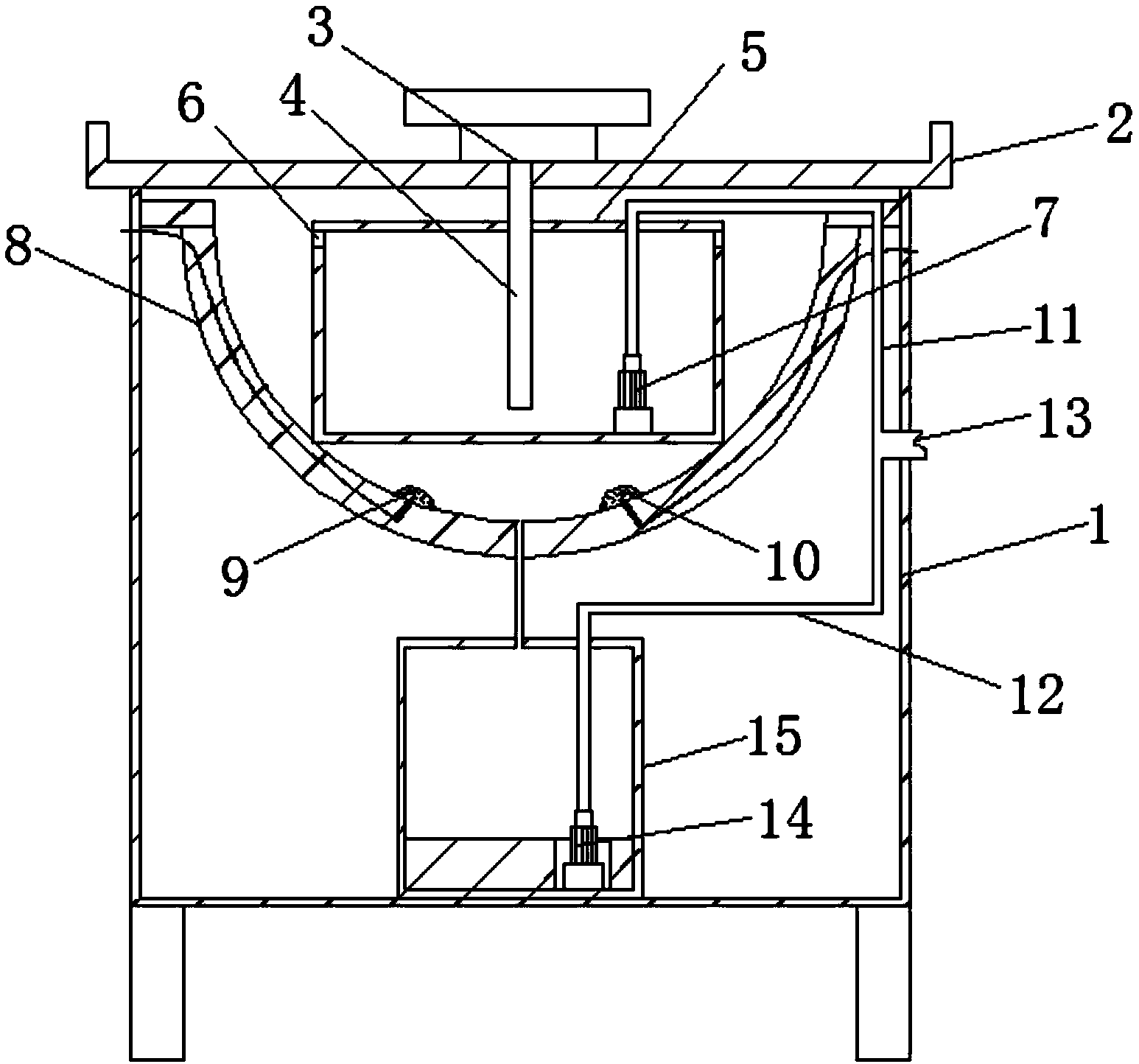

1.一种能够自动清理污水的拉坯机，包括拉坯机壳体(1)，所述拉坯机壳体(1)的上端设有工作台(2)，所述工作台(2)上设有的排污口(3)下端连接有排污管(4)，其特征在于，所述拉坯机壳体(1)的内腔上端固定连接有弧形槽(8)，所述弧形槽(8)内设有长方体状的集液箱(5)，所述集液箱(5)侧壁的上端设有多个漏孔(6)，多个所述漏孔(6)在同一水平线上，所述排污管(4)的下端贯穿集液箱(5)顶部延伸至集液箱(5)内，所述集液箱(5)内设有第一微型潜水泵(7)，所述第一微型潜水泵(7)的输出端连接有第一分流管(11)，所述第一分流管(11)贯穿集液箱(5)，且第一分流管(11)的末端连接有出液管(13)，所述弧形槽(8)的底部设有两个对称的第一导电凸块(9)和第二导电凸块(10)，所述第一导电凸块(9)与外接电源点连接，所述第二导电凸块(10)与第一微型潜水泵(7)电性连接，所述弧形槽(8)的下端通过设有的微型管连接有接液池(15)，所述接液池(15)内设有第二微型潜水泵(14)，所述第二微型潜水泵(14)的输出端连接有第二分流管(12)，所述第二分流管(12)的末端与出液管(13)相连，所述第二微型潜水泵(14)与第二导电凸块(10)电性连接，所述接液池(15)固定在拉坯机壳体(1)内腔的底部。
2.根据权利要求1所述的一种能够自动清理污水的拉坯机，其特征在于，所述排污口(3)内设有除去泥料和杂质的过滤装置。
3.根据权利要求2所述的一种能够自动清理污水的拉坯机，其特征在于，所述过滤装置包括密制金属滤网和尼龙纤维纺织滤网，所述密制金属滤网通过焊接固定在排污口(3)内，所述尼龙纤维纺织滤网铺设在密制金属滤网上。
4.根据权利要求1所述的一种能够自动清理污水的拉坯机，其特征在于，所述接液池(15)的底部设有凹槽，所述第二微型潜水泵(14)位于凹槽内。
说明书
一种能够自动清理污水的拉坯机
技术领域
本发明涉及陶瓷生产设备技术领域，尤其涉及一种能够自动清理污水的拉坯机。
背景技术
拉坯机在制坯的过程会使用大量的泥料，会在工作台上产生大量的污水并从污水通道排出，排出后的污水多是储存在集液箱内，当污水收集满以后需要人工操作将污水除去，增加了工序，降低了生产效率，为此，我们提出一种能够自动清理污水的拉坯机。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种能够自动清理污水的拉坯机。
为了实现上述目的，本发明采用了如下技术方案：
设计一种能够自动清理污水的拉坯机，包括拉坯机壳体，所述拉坯机壳体的上端设有工作台，所述工作台上设有的排污口下端连接有排污管，所述拉坯机壳体的内腔上端固定连接有弧形槽，所述弧形槽内设有长方体状的集液箱，所述集液箱侧壁的上端设有多个漏孔，多个所述漏孔在同一水平线上，所述排污管的下端贯穿集液箱顶部延伸至集液箱内，所述集液箱内设有第一微型潜水泵，所述第一微型潜水泵的输出端连接有第一分流管，所述第一分流管贯穿集液箱，且第一分流管的末端连接有出液管，所述弧形槽的底部设有两个对称的第一导电凸块和第二导电凸块，所述第一导电凸块与外接电源点连接，所述第二导电凸块与第一微型潜水泵电性连接，所述弧形槽的下端通过设有的微型管连接有接液池，所述接液池内设有第二微型潜水泵，所述第二微型潜水泵的输出端连接有第二分流管，所述第二分流管的末端与出液管相连，所述第二微型潜水泵与第二导电凸块电性连接，所述接液池固定在拉坯机壳体内腔的底部。
优选的，所述排污口内设有除去泥料和杂质的过滤装置。
优选的，所述过滤装置包括密制金属滤网和尼龙纤维纺织滤网，所述密制金属滤网通过焊接固定在排污口内，所述尼龙纤维纺织滤网铺设在密制金属滤网上。
优选的，所述接液池的底部设有凹槽，所述第二微型潜水泵位于凹槽内。
本发明提出的一种能够自动清理污水的拉坯机，有益效果在于：本发明在操作时，集液箱收集的污水过多后，污水从多个漏孔溢出，当弧形槽内的积液过多时，第一导电凸块和第二导电凸块接通，使得第一微型潜水泵和第二微型潜水泵工作，集液箱和接液池内的积液从出液管排出，从而实现对拉坯机污水自动排出的过程，设有的接液池能够防止弧形槽内溢出的污水量过多，该能够自动清理污水的拉坯机，结构简单，不需要人工清理污水，减少生产陶瓷时的工序，提高了陶瓷生产效率。
