申请日2016.08.31
公开(公告)日2017.04.19
IPC分类号B65F3/00
摘要
本实用新型公开了一种新型对接垃圾车污水收集装置，包括垃圾箱体，所述垃圾箱体后方底端嵌有污水收集箱，污水收集箱低于垃圾箱体底面高度，所述污水收集箱顶部内置有滤板，所述污水收集箱底端通过管道连接有污水溢流球阀。通过箱子底部污水收集孔的高度差来实现污水的收集，在运输过程中不会有污水滴漏。

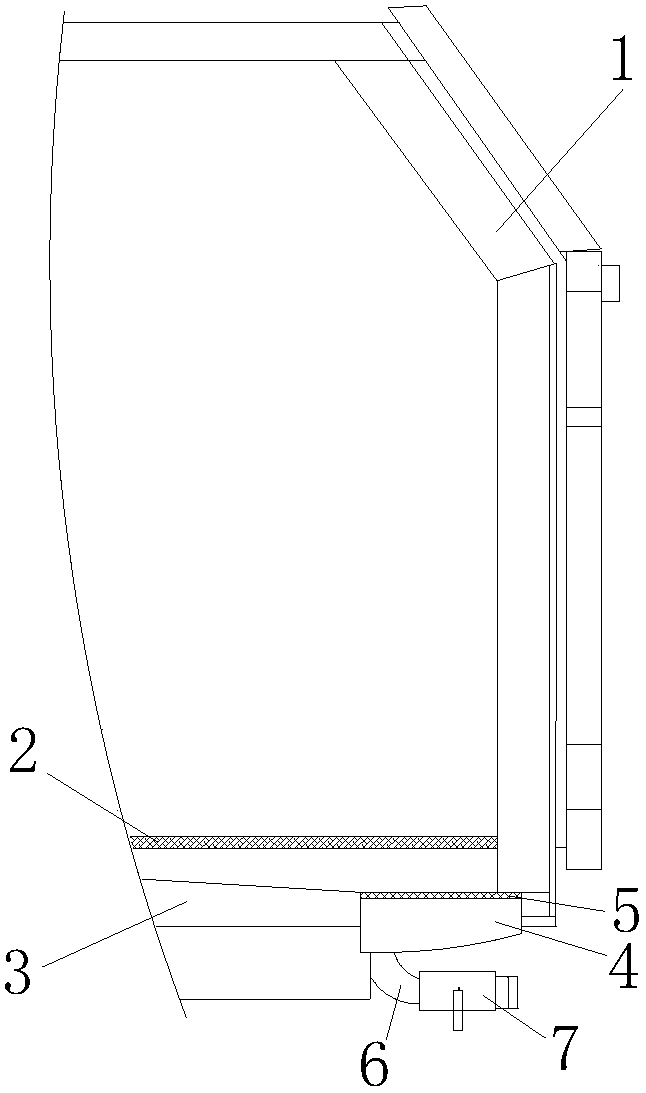

摘要附图
权利要求书
1.一种新型对接垃圾车污水收集装置，包括箱体(1)，其特征在于：所述箱体(1)的内腔底部设有挡板(2)，所述箱体(1)的内腔底面设有底板(3)，所述箱体(1)后方底端设有污水收集箱(4)，所述污水收集箱(4)顶端设有滤网(5)，所述污水收集箱(4)通过管道(6)连接于污水溢流球阀(7)。
2.根据权利要求1所述的一种新型对接垃圾车污水收集装置，其特征在于：所述挡板(2)表面开有小孔，且均匀排列于挡板(2)表面。
3.根据权利要求1所述的一种新型对接垃圾车污水收集装置，其特征在于：所述底板(3)为前端高后端低的倾斜面，倾斜于污水收集箱(4)的方向。
4.根据权利要求1所述的一种新型对接垃圾车污水收集装置，其特征在于：所述污水溢流球阀(7)与管道(6)的连接方式为螺纹连接或卡扣连接。
5.根据权利要求1所述的一种新型对接垃圾车污水收集装置，其特征在于：所述管道(6)为PVC管或耐腐蚀橡胶管。
6.根据权利要求1所述的一种新型对接垃圾车污水收集装置，其特征在于：所述底板(3)后端与箱体(1)间留有空隙，所述污水收集箱(4)固定于底板(3)后端与箱体(1)的空隙中。
说明书
一种新型对接垃圾车污水收集装置
技术领域
本实用新型涉及垃圾储运设备技术领域，具体为一种新型对接垃圾车污水收集装置。
背景技术
垃圾经过垃圾压缩站处理后，要运到垃圾填埋厂进行处理，在用对接车运输的过程中，难免会有一些污水溢留出来，给垃圾转动的过程中造成第二次污染。
实用新型内容
本实用新型的目的在于提供一种新型对接垃圾车污水收集装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种新型对接垃圾车污水收集装置，包括垃圾箱体，所述垃圾箱体后方底端嵌有污水收集箱，污水收集箱低于垃圾箱体底面高度，所述污水收集箱顶部内置有滤板，所述污水收集箱底端通过管道连接有污水溢流球阀。
优选的，所述挡板表面开有小孔，且均匀排列于挡板表面。
优选的，所述底板为前端高后端低的倾斜面，倾斜于污水收集箱的方向。
优选的，所述污水溢流球阀与管道的连接方式为螺纹连接或卡扣连接。
优选的，所述管道为PVC管或耐腐蚀橡胶管。
优选的，所述底板后端与箱体间留有空隙，所述污水收集箱固定于底板后端与箱体的空隙中。
与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，结构紧凑，位置合理。通过箱子底部底板的高度差，来实现污水的收集，在运输过程中不会有污水滴漏。
