申请日2016.09.14
公开(公告)日2017.06.16
IPC分类号B01F7/28; C02F1/52
一种可上下搅拌的工业废水处理用设备，包括絮凝池，所述絮凝池外侧壁上对称设有两个安装座，安装座上固定设有支撑座，支撑座上开设有开口朝上的凹槽，凹槽内底部设有铁芯，铁芯外部缠绕有电磁线圈，所述凹槽内设有导向铁块，两个导向铁块上端共同固定连接有安装板，安装板下侧与絮凝池顶部通过若干复位弹簧相连接，所述安装板中间处设有电机，电机下侧连接有转轴，转轴位于絮凝池内。本实用新型的有益效果是转轴能够上下来回运动，改变了搅拌范围，有效提高了废水的絮凝效果。本实用新型具有结构设计合理、使用方便和废水处理效果好等优点，具有一定的推广应用价值。
权利要求书
1.一种可上下搅拌的工业废水处理用设备，包括絮凝池，其特征在于，所述絮凝池外侧壁上对称设有两个安装座，安装座上固定设有支撑座，支撑座上开设有开口朝上的凹槽，凹槽内底部设有铁芯，铁芯外部缠绕有电磁线圈，所述凹槽内设有导向铁块，两个导向铁块上端共同固定连接有安装板，安装板下侧与絮凝池顶部通过若干复位弹簧相连接，所述安装板中间处设有电机，电机下侧连接有转轴，转轴位于絮凝池内;所述转轴上设有若干水平杆，水平杆上布置有直径依次增大的第一套筒、第二套筒和第三套筒，第一套筒、第二套筒和第三套筒的侧壁上均布置有若干搅拌凸起。
2.根据权利要求1所述的一种可上下搅拌的工业废水处理用设备，其特征在于，所述絮凝池顶端开口。
3.根据权利要求1或2所述的一种可上下搅拌的工业废水处理用设备，其特征在于，所述絮凝池下部设有出水口。
4.根据权利要求1所述的一种可上下搅拌的工业废水处理用设备，其特征在于，所述复位弹簧为压簧。
5.根据权利要求1所述的一种可上下搅拌的工业废水处理用设备，其特征在于，所述水平杆呈放射状布置。
说明书
一种可上下搅拌的工业废水处理用设备
技术领域
本实用新型涉及工业废水处理技术领域，具体涉及一种可上下搅拌的工业废水处理用设备。
背景技术
近年来我国工业废水和生活废水排放量成逐年增长趋势，未经处理或处理不得当的废水直接排放到自然中严重影响了环境卫生，威胁人们的饮水安全。因此，对于废水的处理已经迫在眉睫。
在现有技术中，常常利用絮凝技术来处理废水。使水或液体中悬浮微粒集聚变大，或形成絮团，从而加快粒子的聚沉，达到固-液分离的目的，这一现象或操作称作絮凝。通常絮凝的实施靠添加适当的絮凝剂，其作用是吸附微粒，在微粒间“架桥”，从而促进集聚。胶乳工业中，絮凝是胶乳凝固的第一阶段，是一种不可逆的聚集。絮凝剂通常为铵盐一类电解质或有吸附作用的胶质化学品。常见的絮凝剂一般都是粉末状或颗粒状的，直接投放至废水中造成难以溶解现象的发生，降低了絮凝效果。
如中国专利(CN204097168U)公开了一种污水絮凝搅拌装置，该专利是利用搅拌栅条来实现絮凝搅拌作用，但是其搅拌范围永远是初一一个不变的状态，从而会导致搅拌效果不理想，因此，为了解决上述问题，需要提供一种搅拌范围可以调整的絮凝搅拌设备。
实用新型内容
本实用新型的目的在于提供一种可上下搅拌的工业废水处理用设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

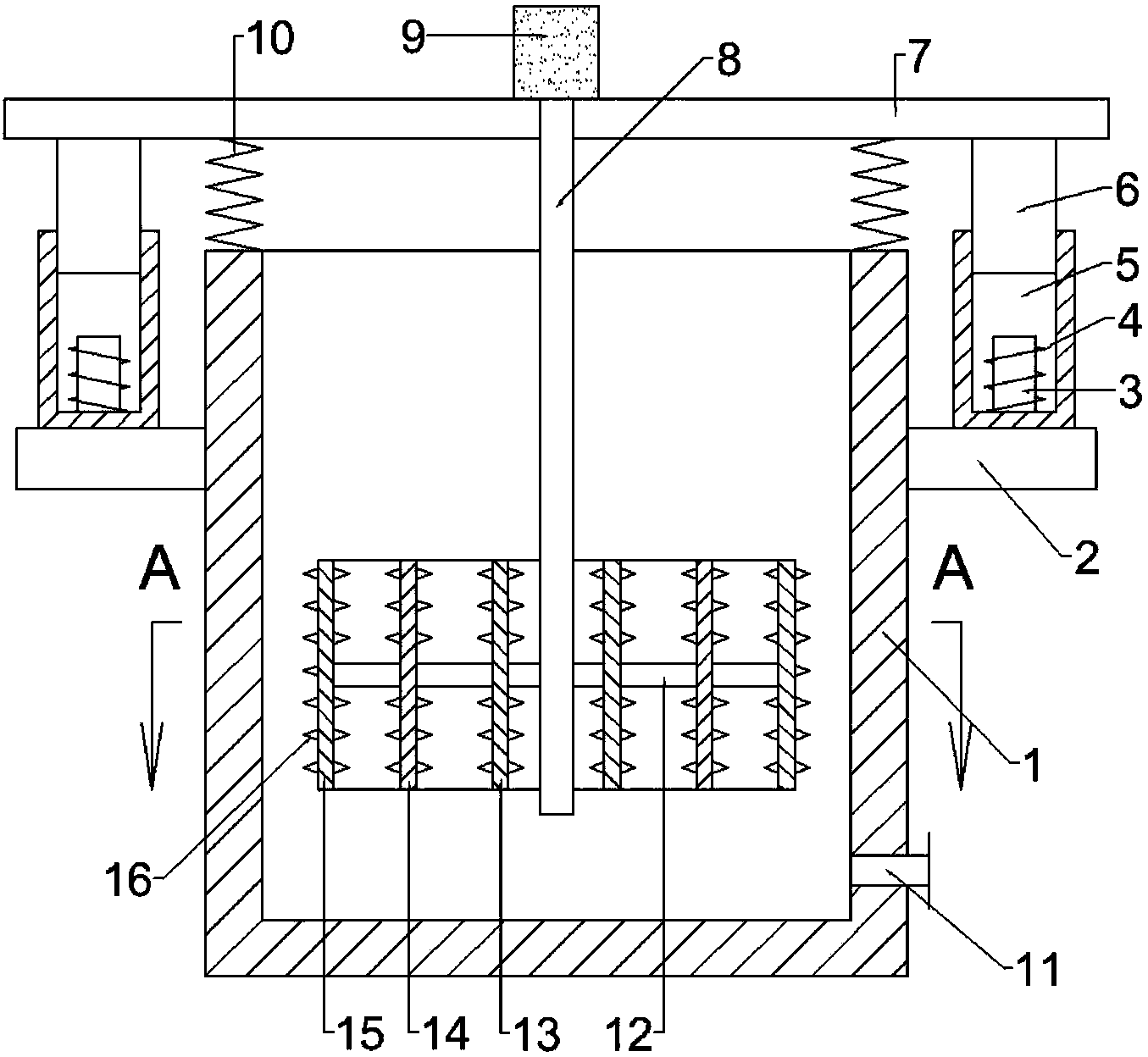

一种可上下搅拌的工业废水处理用设备，包括絮凝池，所述絮凝池外侧壁上对称设有两个安装座，安装座上固定设有支撑座，支撑座上开设有开口朝上的凹槽，凹槽内底部设有铁芯，铁芯外部缠绕有电磁线圈，所述凹槽内设有导向铁块，两个导向铁块上端共同固定连接有安装板，安装板下侧与絮凝池顶部通过若干复位弹簧相连接，所述安装板中间处设有电机，电机下侧连接有转轴，转轴位于絮凝池内;所述转轴上设有若干水平杆，水平杆上布置有直径依次增大的第一套筒、第二套筒和第三套筒，第一套筒、第二套筒和第三套筒的侧壁上均布置有若干搅拌凸起。
作为本实用新型进一步的方案：所述絮凝池顶端开口。
作为本实用新型再进一步的方案：所述絮凝池下部设有出水口。
作为本实用新型再进一步的方案：所述复位弹簧为压簧。
作为本实用新型再进一步的方案：所述水平杆呈放射状布置。
本实用新型的有益效果是转轴能够上下来回运动，改变了搅拌范围，有效提高了废水的絮凝效果。本实用新型具有结构设计合理、使用方便和废水处理效果好等优点，具有一定的推广应用价值。
