申请日2016.09.14
公开(公告)日2017.04.12
IPC分类号C02F1/463
摘要
本实用新型涉及一种电流强度可调式电絮凝污水处理器，包括原水池、pH调节池、絮凝反应池和沉淀池，所述pH调节池通过管道与所述原水池连通，所述絮凝反应池固定在所述pH调节池的一侧，所述pH调节池与所述絮凝反应池之间设有出水口，所述出水口处安装有电控出水阀，所述沉淀池可拆卸安装在所述絮凝反应池的底部并与所述絮凝反应池连通，所述絮凝反应池的底部固定有过滤板，所述絮凝反应池中可拆卸安装有正、负电极板，所述絮凝反应池内填装有活性炭，所述絮凝反应池远离所述pH调节池的一侧底部连接有出水管，还包括整流机和中央控制器，所述正、负电极板电性连接在所述整流机上，所述电控出水阀和整流机均与所述中央控制器通信连接。
权利要求书
1.一种电流强度可调式电絮凝污水处理器，其特征在于：包括原水池、pH调节池、絮凝反应池和沉淀池，所述pH调节池通过管道与所述原水池连通，所述絮凝反应池固定在所述pH调节池的一侧，所述pH调节池与所述絮凝反应池之间设有出水口，所述出水口处安装有电控出水阀，所述沉淀池可拆卸安装在所述絮凝反应池的底部并与所述絮凝反应池连通，所述絮凝反应池的底部固定有过滤板，所述絮凝反应池中可拆卸安装有正、负电极板，所述絮凝反应池内填装有活性炭，所述絮凝反应池远离所述pH调节池的一侧底部连接有出水管，还包括整流机和中央控制器，所述正、负电极板电性连接在所述整流机上，所述电控出水阀和整流机均与所述中央控制器通信连接。
2.根据权利要求1所述的电流强度可调式电絮凝污水处理器，其特征在于：所述絮凝反应池内部的左右两侧均固设有滑槽，所述正、负电极板可拆卸定位在所述滑槽中。
3.根据权利要求2所述的电流强度可调式电絮凝污水处理器，其特征在于：所述过滤板的网孔呈均匀间隔设置，所述网孔的直径小于所述活性炭颗粒的直径。
4.根据权利要求3所述的电流强度可调式电絮凝污水处理器，其特征在于：所述管道上安装有抽水泵，所述pH调节池中安装有浮球阀，所述抽水泵和所述浮球阀均与所述中央控制器通信连接。
5.根据权利要求4所述的电流强度可调式电絮凝污水处理器，其特征在于：所述电极氧化槽底部固设有曝气管。
6.根据权利要求5所述的电流强度可调式电絮凝污水处理器，其特征在于：所述中央控制器为电脑。
说明书
电流强度可调式电絮凝污水处理器
技术领域
本实用新型涉及污水处理领域，尤其涉及一种电流强度可调式电絮凝污水处理器。
背景技术
现有电凝水处理设备技术虽较为成熟，但在实际使用中对污染物的去除效率不稳定。由于需要针对不同的废水水质调节电流大小，电流效应低，故通常情况下现有设备耗电量较大，且对污染物的去除率不高。
有鉴于上述的缺陷，本设计人，积极加以研究创新，以期创设一种电流强度可调式电絮凝污水处理器，使其更具有产业上的利用价值。
实用新型内容
为解决上述技术问题，本实用新型的目的是提供一种电流强度可调式电絮凝污水处理器，能够提高电流效应，降低能耗，提高污染物的去除效率。
本实用新型的一种电流强度可调式电絮凝污水处理器，其特征在于：包括原水池、pH调节池、絮凝反应池和沉淀池，所述pH调节池通过管道与所述原水池连通，所述絮凝反应池固定在所述pH调节池的一侧，所述pH调节池与所述絮凝反应池之间设有出水口，所述出水口处安装有电控出水阀，所述沉淀池可拆卸安装在所述絮凝反应池的底部并与所述絮凝反应池连通，所述絮凝反应池的底部固定有过滤板，所述絮凝反应池中可拆卸安装有正、负电极板，所述絮凝反应池内填装有活性炭，所述絮凝反应池远离所述pH调节池的一侧底部连接有出水管，还包括整流机和中央控制器，所述正、负电极板电性连接在所述整流机上，所述电控出水阀和整流机均与所述中央控制器通信连接。
进一步的，所述絮凝反应池内部的左右两侧均固设有滑槽，所述正、负电极板可拆卸定位在所述滑槽中。
进一步的，所述过滤板的网孔呈均匀间隔设置，所述网孔的直径小于所述活性炭颗粒的直径。
进一步的，所述管道上安装有抽水泵，所述pH调节池中安装有浮球阀，所 述抽水泵和所述浮球阀均与所述中央控制器通信连接。
进一步的，所述电极氧化槽底部固设有曝气管。
进一步的，所述中央控制器为电脑。
借由上述方案，本实用新型至少具有以下优点：本实用新型的电流强度可调式电絮凝污水处理器通过中央控制器控制整流机，从而能够随时调整正、负电极板之间的电流强度，从而提高电流效率，节省能耗，通过活性炭的作用能够减少电极板的使用及消耗数量，从而节约成本。

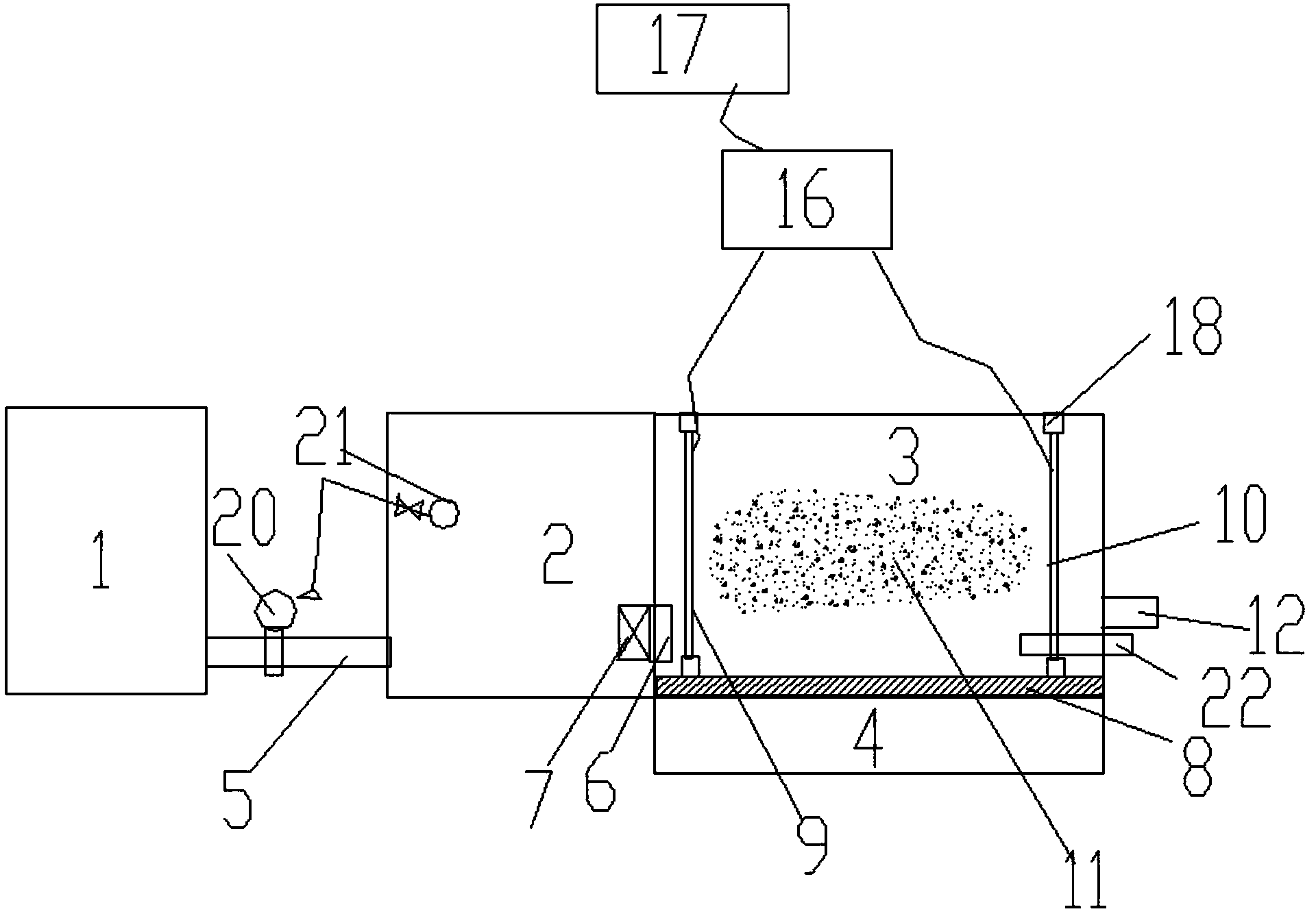

上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例并配合附图详细说明如后。
