申请日2016.08.31
公开(公告)日2017.04.12
IPC分类号G05D9/12
摘要
本实用新型公开了一种浮球式污水池液位自动控制装置，包括污水排放泵、声光报警器、上位工控机、PLC控制器、浮球式液位计;此装置通过数据采集和基础数据的比对分析，当液位到达一定值时启动送水泵向污水处理厂送水，当液位到达预警值是将监控人员发出警告，此装置可以解决污水池污水溢出及液位过低问题，保护环境，增加为污水处理厂提供污水的稳定性，并且装置可实现自动控制，减少了操作人员，为企业带来效益。

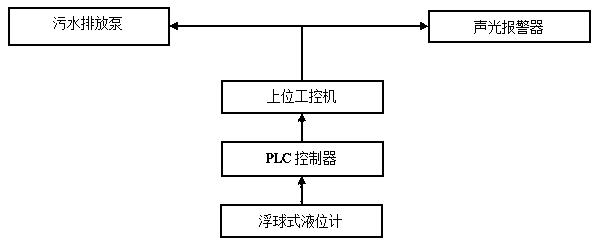

摘要附图
权利要求书
1.一种浮球式污水池液位自动控制装置，包括污水排放泵、声光报警器、上位工控机、PLC控制器、浮球式液位计;
所述的浮球式液位计用于采集液位的信号并将信号发送给所述的PLC控制器;
所述的上位工控机与所述污水排放泵、所述的声光报警器、所述的PLC控制器相连，所述的浮球式液位计与所述的PLC控制器相连;
其特征在于：所述的上位工控机设有远程监控操作接口，可远程启停所述的污水排放泵。
2.据权利要求1所述的浮球式污水池液位自动控制装置，其特征在于：所述的污水排放泵安装在污水池和污水处理厂之间的管道上。
3.根据权利要求1所述的浮球式污水池液位自动控制装置，其特征在于：所述的浮球式液位计包括浮球、液位计指针和刻度表，所述的液位计指针设置在所述的浮球的正下方，所述刻度表固定在污水池内侧壁上。
4.根据权利要求3所述的浮球式污水池液位自动控制装置，其特征在于：所述浮球包括由上而下设置的球体、连接管和配重，所述的配重和所述球体通过所述的连接管进行连接，所述的连接管设置在所述球体的正下方，所述配重设置在连接管最下端，所述的液位计指针固定在所述的连接管上。
5.根据权利要求3所述的浮球式污水池液位自动控制装置，其特征在于：所述的液位计指针具有磁性，所述刻度表设有磁座，可以与所述的液位计指针磁性相连。
6.根据权利要求3所述的浮球式污水池液位自动控制装置，其特征在于：所述的液位计指针设有校调装置，通过所述的校调装置可以移动所述的液位计指针的固定位置。
7.根据权利要求4所述的浮球式污水池液位自动控制装置，其特征在于：所述的连接管为一平滑的圆管。
8.根据权利要求4所述的浮球式污水池液位自动控制装置，其特征在于：所述的连接管的材质为不锈钢材质，其表面经过了防腐蚀处理，同时还用热固化粉末进行了涂装。
说明书
一种浮球式污水池液位自动控制装置
技术领域
本实用新型涉及污水处理技术领域,特别涉及到一种液位控制操作领域的浮球式污水池液位自动控制装置。
背景技术
随着国家对冶金企业环保要求力度的增大，钢铁企业完成雨污分流工程势在必行，污水处理工作量不断增大，对污水池的管控要求增高。对于污水池的液位控制一直是一个难题，很多，而且无法做到自动控制。
实用新型内容
本实用新型要解决的技术问题是提供一种浮球式污水池液位自动控制装置，此装置通过数据采集和基础数据的比对分析，当液位到达一定值时启动送水泵向污水处理厂送水，当液位到达预警值是将监控人员发出警告，此装置可以解决污水池污水溢出及液位过低问题，保护环境，增加为污水处理厂提供污水的稳定性，并且装置可实现自动控制，减少了操作人员，为企业带来效益。
本实用新型解决其技术问题所采用的技术方案
一种浮球式污水池液位自动控制装置，包括污水排放泵、声光报警器、上位工控机、PLC控制器、浮球式液位计;
所述的浮球式液位计用于采集液位的信号并将信号发送给所述的PLC控制器;
所述的上位工控机与所述污水排放泵、所述的声光报警器、所述的PLC控制器相连，所述的浮球式液位计与所述的PLC控制器相连;
所述的上位工控机设有远程监控操作接口，可远程启停所述的污水排放泵;
所述的污水排放泵安装在污水池和污水处理厂之间的管道上，用于将污水池中的污水排放到污水处理厂;
在液位达到相应位置时，所述的浮球式液位计采集到的相应位置的液位信号发送给所述的PLC控制器，所述的PLC控制器在接收到相应位置的液位信号后，进行信息比对，并做对应处理操作;
在液位达到相应位置为警戒值时，所述的PLC控制器驱动声光报警器发出红色警报，同时所述的上位工控机远程启动所述的污水排放泵将污水排出;
在液位达到相应位置为安全值时，所述的PLC控制器驱动声光报警器发出绿色警报，同时所述的上位工控机远程停止所述的污水排放泵运转。
所述的浮球式液位计包括浮球、液位计指针和刻度表，所述的液位计指针设置在所述的浮球的正下方，所述刻度表固定在污水池内侧壁上。
所述浮球包括由上而下设置的球体、连接管和配重，所述的配重和所述球体通过所述的连接管进行连接，所述的连接管设置在所述球体的正下方，所述配重设置在连接管最下端，所述的液位计指针固定在所述的连接管上。
所述的液位计指针具有磁性，所述刻度表设有磁座，可以与所述的液位计指针磁性相连。
所述的液位计指针设有校调装置，通过所述的校调装置可以移动所述的液位计指针的固定位置。
所述的连接管为一平滑的圆管。
所述的连接管的材质为不锈钢材质，其表面经过了防腐蚀处理，同时还用热固化粉末进行了涂装。
一种浮球式污水池液位自动控制方法，其具体步骤包括：
步骤一、装置安装：
a)将浮球式液位计安装在污水池中;
b)将污水排放泵安装在污水池和污水处理厂之间的管道上;
c)将上位工控机与污水排放泵、声光报警器、PLC控制器相连;
d)将浮球式液位计与PLC控制器相连接;
e)设置好安全值和警戒值;
f)对应好刻度和液位;
g)在PLC控制器的操作箱中;通过画面设定好污水池相应的液位和对应的安全值及警戒值;
h)将声光报警器安装好，并将安装位置设定在显眼位置;
i)通过串口通讯线将声光报警器与服务器相连;
步骤二、数据采集：
a)浮球式液位计采集到的相应位置的液位信号;
b)将液位计信号采集到液位信号发送给PLC控制器;
c)PLC控制器在接收到相应位置的液位信号后，进行信息比对，并做对应处理操作;
步骤三、污水排放：
a)在液位达到相应位置为警戒值时，PLC控制器驱动声光报警器发出红色警报，同时上位工控机远程启动所述的污水排放泵将污水排出;
b)在液位达到相应位置为安全值时，PLC控制器驱动声光报警器发出绿色警报，同时上位工控机远程停止所述的污水排放泵运转。
本实用新型有益效果是，此装置通过数据采集和基础数据的比对分析，当液位到达一定值时启动送水泵向污水处理厂送水，当液位到达预警值是将监控人员发出警告，此装置可以解决污水池污水溢出及液位过低问题，保护环境，增加为污水处理厂提供污水的稳定性，并且装置可实现自动控制，减少了操作人员，为企业带来效益。
