申请日2016.08.31
公开(公告)日2017.04.05
IPC分类号C02F9/14
摘要
一种用于黑臭水体治理的车载式水处理设备，包括水处理单元和汽车。水处理单元包括箱体、两个高效微絮凝反应池、高效沉淀池、臭氧‑生物复合滤池、设备间、尾部进水口和左侧排泥口和出水口，两个高效微絮凝反应池中各有一部搅拌机和泄流装置，并通过计量泵分别投加高效微絮凝剂1#和高效微絮凝剂2#，去除污水的色度和浑浊度和不溶解性物质;高效沉淀池通过斜管填料去除水中的固体悬浮物;臭氧‑生物复合滤池含生物陶粒滤料，并通过臭氧发生器进行臭氧曝气，有效去除水中污染物;本设备工艺运行稳定可靠、反应迅速、流程简单、出水水质好、经济实用、操作简便，解决截污处理不达标以及雨污合流地区引起的水质变坏、水体黑臭等问题。

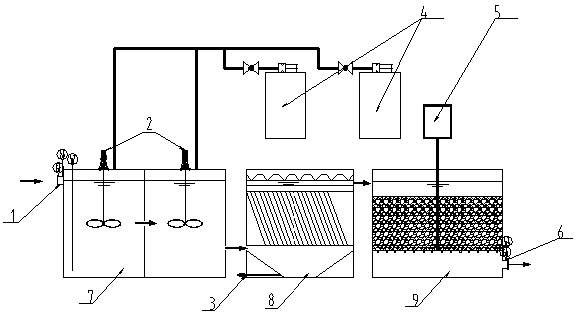

摘要附图
权利要求书
1.一种用于黑臭水体治理的车载式水处理设备，包括水处理单元和汽车，水处理单元安装于汽车后部，其特征在于，所述水处理单元包括箱体和水处理设备，其中，
所述箱体由硬质材料制成，使用隔板将箱体分隔，容纳水处理设备的各个部件;
所述水处理设备包括高效微絮凝反应池(7)、高效沉淀池(8)和臭氧-生物复合滤池(9);
所述高效微絮凝反应池左侧设置有进水口(1)，反应池设置有高效微絮凝剂(4)的投放装置和混凝搅拌器(2)，使絮凝剂充分混合，有助于混凝反应的进行;
所述高效沉淀池中设置有填料和排泥管路(3)，加速污泥的沉淀，并将污泥排出;
所述臭氧-生物复合滤池(9)中放置滤料并设置臭氧装置，臭氧-生物复合滤池(9)的底部设置出水口(6)，放出清洁水。
2.根据权利要求1所述的水处理设备，其特征在于：所述臭氧装置包含臭氧发生器和曝气管，所述曝气管的进气口与臭氧发生器相连接，出气口密封地延伸入臭氧-生物复合滤池的底部，在位于底部位置的曝气管上分布有曝气孔。
3.根据权利要求2所述的水处理设备，其特征在于：所述排泥管路(3)为UPVC管，安装于高效沉淀池底部，所述排泥管路(3)安装闸阀控制排泥。
4.根据权利要求3所述的水处理设备，其特征在于：所述高效沉淀池为PVC、PP或FBR材料制作，所述填料为斜管填料。
5.根据权利要求4所述的水处理设备，其特征在于：所述箱体顶部开孔，制造箱体的硬质材料为碳钢、不锈钢、玻璃钢。
6.根据权利要求5所述的水处理设备，其特征在于：所述臭氧-生物复合滤池中放置的滤料为火山岩生物滤料、活性炭滤料或生物陶粒滤料中的一种。
7.根据权利要求1至6中任一项所述的水处理设备，其特征在于：所述高效微絮凝反应池为两个，两个高效微絮凝反应池中间用隔板分开，隔板设置通道使两个高效微絮凝反应池连通;所述两个高效微絮凝反应池(7)各安装有混凝搅拌器(2)和高效微絮凝剂(4)的投放装置。
说明书
一种用于黑臭水体治理的车载式水处理设备
技术领域
本实用新型涉及环境保护技术领域，尤其是涉及一种针对黑臭水体治理的车载式水处理设备。
背景技术
城市黑臭水体不仅给群众带来了极差的感官体验，也是直接影响群众生产生活的突出水环境问题，国务院颁布的《水污染防治行动计划》提出“到2020年，地级及以上城市建成区黑臭水体均控制在10%以内，到2030年，城市建成区黑臭水体总体得到消除”的控制性目标。
水体中的污染物来源包括外源污染和内源污染;外源污染包括点源污染(工业污水、生活污水等)和面源污染(初期雨水径流、空气降尘、农业废弃物倾倒等);内源污染则包括污泥和水体内污染物的释放。现有黑臭水体技术包括岸带修复、植物生态净化、原位化学处理、原位生物处理等方法。但这些技术都具有一定局限性。
发明内容
本实用新型的目的是针对上述现有技术现状而提供一种处理成本低、污水处理效果好且机动性能好，可以随时随地对污染水体进行治理的污水处理设备。
本实用新型解决上述技术问题所采用的技术方案为：
一种用于黑臭水体治理的车载式水处理设备，包括水处理单元和汽车，水处理单元安装于汽车后部，所述水处理单元包括箱体和水处理设备，其中，
所述箱体由硬质材料制成，使用隔板将箱体分隔，容纳水处理设备的各个部件;
所述水处理设备包括高效微絮凝反应池7、高效沉淀池8和臭氧-生物复合滤池9;
所述高效微絮凝反应池左侧设置有进水口1，反应池设置有高效微絮凝剂4的投放装置和混凝搅拌器2，使絮凝剂充分混合，有助于混凝反应的进行;
所述高效沉淀池中设置有填料和排泥管路3，加速污泥的沉淀，并将污泥排出;
所述臭氧-生物复合滤池9中放置滤料并设置臭氧装置，臭氧-生物复合滤池9的底部设置出水口6，放出清洁水。
所述臭氧装置包含臭氧发生器和曝气管，所述曝气管的进气口与臭氧发生器相连接，出气口密封地延伸入臭氧-生物复合滤池的底部，在位于底部位置的曝气管上分布有曝气孔。
所述排泥管路3为UPVC管，安装于高效沉淀池底部，所述排泥管路3安装闸阀控制排泥。
所述高效沉淀池为PVC、PP或FBR材料制作，所述填料为斜管填料。
所述箱体顶部开孔，制造箱体的硬质材料为碳钢、不锈钢、玻璃钢。
所述臭氧-生物复合滤池中放置的滤料为火山岩生物滤料、活性炭滤料或生物陶粒滤料中的一种。
所述高效微絮凝剂为PAC、PAM、PAFC、硫酸铝和三氯化铁中的一种或几种的组合。
所述高效微絮凝反应池为两个，两个高效微絮凝反应池中间用隔板分开，隔板设置通道使两个高效微絮凝反应池连通;所述两个高效微絮凝反应池7各安装有混凝搅拌器2和高效微絮凝剂4的投放装置。
与现有技术相比，本实用新型的优点在于：
1、本设备主要采用高效的物理化学方法，结合生物处理技术，水质适应性好，具有较高的污染物处理效率，能够及时快速处理污染水体，达标排放，有效改善水体黑臭等问题。
2、此全套工艺设备可撬装式可移动、模块化任意组合，而且设备自动化、智能化程度高，可通过互联网集中管理，机动性能好，能够快速处理突发污染事件。
3、采用车载式污水处理系统，随时随地进行处理，无需占用岸边土地，也不影响河道行洪;
4、无需建设污水管网;所用材料均价格低廉，易于实施。
