申请日2016.08.31
公开(公告)日2017.03.29
IPC分类号C02F9/14; C02F11/04
摘要
本实用新型涉及一种无动力农村污水处理装置，其包括污水处理槽和装设于所述污水处理槽内侧的消毒桶;所述污水处理槽内部具有消化区容腔、一级厌氧区容腔、二级厌氧区容腔和复合渗滤区容腔。所述消毒桶竖直设置于所述复合渗滤区容腔一侧，其采用虹吸式排水方式即内部引出有出水管;所述出水管的进口端位于所述消毒桶内部，出口端向所述污水处理槽外侧伸出;所述消毒桶的外底部还竖直连接有集水干管，所述集水干管的底端水平连接有集水支管。本实用新型结构设计紧凑、合理，污水处理效率高且效果好，通过合理设计并利用虹吸式排水方式，整合为一套无动力一体化且适用于山区农村的污水处理装置。

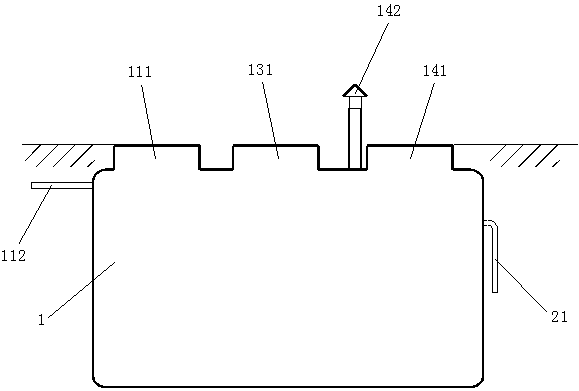

摘要附图
权利要求书
1.一种无动力农村污水处理装置，其特征在于：所述装置包括污水处理槽和装设于所述污水处理槽内侧的消毒桶;所述污水处理槽内部具有消化区容腔、一级厌氧区容腔、二级厌氧区容腔和复合渗滤区容腔;
所述消化区容腔位于所述污水处理槽内部一侧，其正上方对应设有与地面平齐的第一检查口，上端一侧水平设有进水管;所述进水管一端连接所述消化区容腔，另一端伸出所述污水处理槽外部;所述消化区容腔一侧设有第一水流通道，相对另一侧与所述二级厌氧区容腔之间设有第二水流通道，所述第二水流通道的上端向所述二级厌氧区容腔一侧开设有第一过流孔;
所述一级厌氧区容腔位于所述消化区容腔下方且内部装有一级厌氧滤料;
所述二级厌氧区容腔位于所述污水处理槽内侧中部，其内部填装有二级厌氧滤料，正上方对应设有与地面平齐的第二检查口，靠近所述复合渗滤区容腔一侧设有第三水流通道;所述第三水流通道的上端向所述复合渗滤区容腔一侧开设有第二过流孔;
所述复合渗滤区容腔位于所述污水处理槽内部另一侧，其正上方对应设有与地面平齐的第三检查口;所述污水处理槽的外顶部在位于所述第二检查口与第三检查口之间的区域竖直设有通气管;所述复合渗滤区容腔的内部自下而上依次被分割为垫层区、一级渗滤区和二级渗滤区;
所述消毒桶竖直设置于所述复合渗滤区容腔一侧，其采用虹吸式排水方式即内部引出有出水管;所述出水管的进口端位于所述消毒桶内部，出口端向所述污水处理槽外侧伸出;所述消毒桶的外底部还竖直连接有集水干管，所述集水干管的底端水平连接有集水支管。
2.如权利要求1所述的无动力农村污水处理装置，其特征在于：所述进水管低于所述第一检查口0.5m~0.7m。
3.如权利要求1所述的无动力农村污水处理装置，其特征在于：所述出水管的进口端高出所述消毒桶的内底50mm，出口端低于所述第一检查口、第二检查口和第三检查口1.5m~2.0m。
4.如权利要求1所述的无动力农村污水处理装置，其特征在于：所述消化区容腔的底部距所述第一检查口的高度差为1.2m，底部安装有螺纹式检修板。
5.如权利要求1所述的无动力农村污水处理装置，其特征在于：所述一级厌氧滤料和二级厌氧虑料均由一组外围为框式网的填料框组合而成，所述框式网内部充填比表面积大于600㎡/m³的PP片状填料。
6.如权利要求1或5所述的无动力农村污水处理装置，其特征在于：所述一级厌氧滤料总体积占所述一级厌氧区容腔体积的三分之二;所述二级厌氧滤料总体积占所述二级厌氧区容腔体积的六分之五。
7.如权利要求1所述的无动力农村污水处理装置，其特征在于：所述垫层区的高度在200~350mm，其由粒径为20~40mm的卵石组成;
所述一级渗滤区的高度在500~750mm之间，其由粒径为2~3mm的河沙、粒径为2~3mm的铁屑、粒径为2~5mm的木屑组成;
所述二级渗滤区的高度在500~750mm之间，其由粒径为3~5mm的陶粒组成。
8.如权利要求1所述的无动力农村污水处理装置，其特征在于：所述污水处理槽为玻璃钢材质，其宽度在1.0m~2.0m之间，高度在1.8m~3.0m之间，长度在2.4m~8.0m之间。
说明书
一种无动力农村污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种分散型无动力一体化山区农村的无动力农村污水处理装置。
背景技术
农村污水主要来自粪便、洗浴、厨房、洗衣等，处理好农村污水是改善农村环境质量的关键领域之一。目前农村饮用水已基本实现压力流入户，水冲厕所逐渐普及导致粪便污水量大大增加，太阳能热水器等洗浴电气的普及使得洗浴污水排放量逐渐增加，洗衣机的普及使得洗衣污水排放量增加，厨房卫生措施的改善等亦导致厨房污水量增加;与此同时，随着农村常住劳动力人口的减少，粪便污水还田、厨房污水用来家禽饲养等传统农村污水二次利用方式大大减少，以上因素使得农村污水量大为增加。农村污水主要排水指标及本装置取值如下：(单位：mg/L)
国内目前有众多适应于农村污水处理的技术及一体化装置，一般包括无害化粪池、格栅井、调节池、厌氧池、好氧池、沉淀池、人工湿地(偶尔包括此工序)等。这些技术形成的工艺流程一般如下：
以上所述的污水处理方法，可以保证出水的稳定达标，但使用在山区农村污水处理中存在以下一些问题：
(1)有动力设备，需运行电耗，山区农户收入水平低，增加农民负担;
(2)农村生活污水，既是污染源，也是资源。上述污水处理方法更适用于多户集中处理。但多户集中处理时，农户还不愿意;
(3)让自家的肥水白白跑掉，如果还需掏污水处理费，农户更不愿意;
(4)上述污水处理方法需要专业的运营与维护能力，更需要高度的责任心，但山区农村存在分散、偏远等现状，导致运营与维护不到位;
(5)上述污水处理方法需要合格的施工和调试质量，才能保证设计出水目标，但山区农村经常存在施工和调试质量得不到保证等问题。
发明内容
针对上述问题，本实用新型提出了一种结构设计紧凑、合理，污水处理效率高且效果好，利用山区落差明显的特点，将传统的化粪池消化工艺、厌氧接触滤池工艺和硝化反硝化人工渗滤处理工艺、消毒工艺等，通过合理设计并利用虹吸式排水方式，整合为一套无动力一体化且适用于山区农村的无动力农村污水处理装置。
本实用新型的技术方案如下：
上述的无动力农村污水处理装置，包括污水处理槽和装设于所述污水处理槽内侧的消毒桶;所述污水处理槽内部具有消化区容腔、一级厌氧区容腔、二级厌氧区容腔和复合渗滤区容腔;所述消化区容腔位于所述污水处理槽内部一侧，其正上方对应设有与地面平齐的第一检查口，上端一侧水平设有进水管;所述进水管一端连接所述消化区容腔，另一端伸出所述污水处理槽外部;所述消化区容腔一侧设有第一水流通道，相对另一侧与所述二级厌氧区容腔之间设有第二水流通道，所述第二水流通道的上端向所述二级厌氧区容腔一侧开设有第一过流孔;所述一级厌氧区容腔位于所述消化区容腔下方且内部装有一级厌氧滤料;所述二级厌氧区容腔位于所述污水处理槽内侧中部，其内部填装有二级厌氧滤料，正上方对应设有与地面平齐的第二检查口，靠近所述复合渗滤区容腔一侧设有第三水流通道;所述第三水流通道的上端向所述复合渗滤区容腔一侧开设有第二过流孔;所述复合渗滤区容腔位于所述污水处理槽内部另一侧，其正上方对应设有与地面平齐的第三检查口;所述污水处理槽的外顶部在位于所述第二检查口与第三检查口之间的区域竖直设有通气管;所述复合渗滤区容腔的内部自下而上依次被分割为垫层区、一级渗滤区和二级渗滤区;所述消毒桶竖直设置于所述复合渗滤区容腔一侧，其采用虹吸式排水方式即内部引出有出水管;所述出水管的进口端位于所述消毒桶内部，出口端向所述污水处理槽外侧伸出;所述消毒桶的外底部还竖直连接有集水干管，所述集水干管的底端水平连接有集水支管。
所述无动力农村污水处理装置，其中：所述进水管低于所述第一检查口0.5m~0.7m。
所述无动力农村污水处理装置，其中：所述出水管的进口端高出所述消毒桶的内底50mm，出口端低于所述第一检查口、第二检查口和第三检查口1.5m~2.0m。
所述无动力农村污水处理装置，其中：所述消化区容腔的底部距所述第一检查口的高度差为1.2m，底部安装有螺纹式检修板。
所述无动力农村污水处理装置，其中：所述一级厌氧滤料和二级厌氧滤料均由一组外围为框式网的填料框组合而成，所述框式网内部充填比表面积大于600㎡/m³的PP片状填料。
所述无动力农村污水处理装置，其中：所述一级厌氧滤料总体积占所述一级厌氧区容腔体积的三分之二;所述二级厌氧虑料总体积占所述二级厌氧区容腔体积的六分之五。
所述无动力农村污水处理装置，其中：所述垫层区的高度在200~350mm，其由粒径为20~40mm的卵石组成;所述一级渗滤区的高度在500~750mm之间，其由粒径为2~3mm的河沙、粒径为2~3mm的铁屑、粒径为2~5mm的木屑组成;所述二级渗滤区的高度在500~750mm之间，其由粒径为3~5mm的陶粒组成。
所述无动力农村污水处理装置，其中：所述污水处理槽为玻璃钢材质，其宽度在1.0m~2.0m之间，高度在1.8m~3.0m之间，长度在2.4m~8.0m之间。
有益效果：
本实用新型无动力农村污水处理装置结构设计合理、紧凑，集成了化粪池、两级厌氧接触滤池、人工渗滤、消毒等技术，利用山区落差明显的特点，将传统的化粪池消化工艺、厌氧接触滤池工艺和硝化反硝化人工渗滤处理工艺、消毒工艺等，通过合理设计并利用虹吸式排水方式，整合为一套无动力一体化且适用山区农村，污水处理效率高且效果好。
同时，本实用新型还具有以下优点：
(1)本实用新型无动力农村污水处理装置的出水中COD、BOD等水质指标可以达到GB18918-2002《城镇污水处理厂污染物排放标准》中一级A标准和GB5084-2005《农田灌溉水质标准》中的最严要求;本装置出水中氨氮、总氮、总磷等水质指标可以达到GB18918-2002《城镇污水处理厂污染物排放标准》中一级B标准。
(2)本实用新型无动力农村污水处理装置在充分利用地势差的基础上，为无动力设备，无需运行电耗。
(3)本实用新型无动力农村污水处理装置为一体化装置，在工厂内预先制造完成，加工制造质量有保障，现场安装简单。
(4)本实用新型无动力农村污水处理装置日常运行维护极为简单，不需要专业的运营与维护能力，农户自己就可以。
(5)本实用新型无动力农村污水处理装置为埋地式一体化装置，适用于分散式农户的生活污水处理，消化后的粪便污泥和处理后的污水都是农户自己可以利用的资源。这些资源归属权明确，有利于提高农户运行的积极性。
