申请日2016.08.31
公开(公告)日2017.03.22
IPC分类号C02F1/20
摘要
本实用新型提供了一种厌氧污泥除泡装置，涉及清洁能源生产技术领域，能够最大化的消除厌氧反应器外排沼液中的残留气体成分，本实用新型的技术方案包括罐体和真空泵，所述罐体上部设有分别与罐体内部连通的沼液入口管和排气筒，所述排气筒外管口连接有排气管，所述排气管上设有所述真空泵，所述罐体内部的位于沼液入口管管口正下方位置设有托盘，所述罐体内的托盘的下方设有格栅，所述罐体下部侧面设有沼液排出阀，底部设有排空阀，顶部设有人孔门。

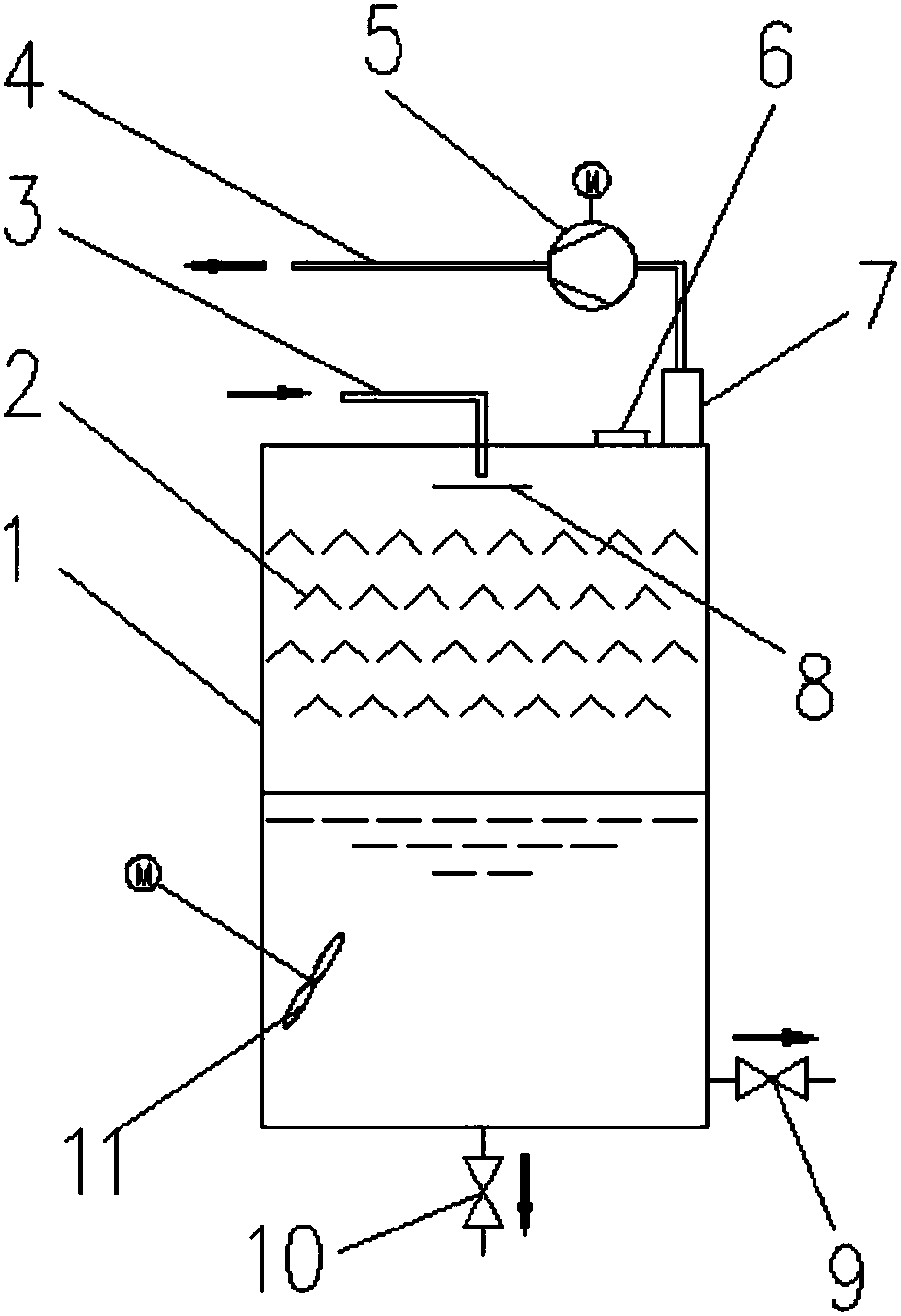

摘要附图
权利要求书
1.一种厌氧污泥除泡装置，其特征在于：包括罐体和真空泵，所述罐体上部设有分别与罐体内部连通的沼液入口管和排气筒，所述排气筒外管口连接有排气管，所述排气管上设有所述真空泵，所述罐体内部的位于沼液入口管管口正下方位置设有托盘，所述罐体内的托盘的下方设有格栅，所述罐体下部侧面设有沼液排出阀，底部设有排空阀，顶部设有人孔门。
2.根据权利要求1所述的厌氧污泥除泡装置，其特征在于：所述罐体下部设有一个或多个搅拌器。
3.根据权利要求1所述的厌氧污泥除泡装置，其特征在于：所述格栅在罐体内分为多层设置。
4.根据权利要求1所述的厌氧污泥除泡装置，其特征在于：所述排气筒纵向设置。
5.根据权利要求1所述的厌氧污泥除泡装置，其特征在于：所述托盘为平盘状或者外侧面为锥形面，用以分散由沼液入口管进入的沼液。
说明书
一种厌氧污泥除泡装置
技术领域
本实用新型涉及清洁能源生产技术领域，具体为一种厌氧污泥除泡装置。
背景技术
近年来，我国经济发展与资源环境的矛盾日趋尖锐。改善能源结构，推广新兴能源，实行节能减排已成为当前和今后十分紧迫的任务。
中国是世界上最大的农业生产国，每年要产生大量的农业废弃物。农业废弃物主要是作物秸秆、畜禽粪便和农产品加工副产物。目前，中国每年产生作物秸秆约6亿t，畜禽粪便21亿t，农产品加工废弃物1亿t。与此同时中国也是一个餐饮大国，每年都有大约千万吨级的厨余垃圾产生，这些农业及餐饮废弃物有相当一部分未得到有效的处理，不仅是资源的浪费，同时对环境也造成了严重的污染。通过厌氧生物消化的方法生产沼气是实现农业废物资源化和减少其环境污染的重要途径之一。
中国沼气行业在政府的大力支持下得到了快速发展，并逐步走出了农村和农业，正经历着向沼气规模化、产业化生产、工业化、市场化应用方向的转变。
虽然，沼气生产在国内推广的时间已经很长，但在其生产工艺中还存在一些小的瑕疵，尤其是在大型的沼气生产企业中，这些问题会随着规模的扩大而不断的凸显出来。
在大型的沼气生产线中，由于沼气产量大，因此在厌氧反应器外排沼液时，在沼液中会残留大量的沼气气泡，这使得沼液在下游沉淀池中很难快速的实现固液分离，甚至造成沼渣被气浮而大量漂浮的现象。
实用新型内容
本实用新型提供了一种厌氧污泥除泡装置，能够最大化的消除厌氧反应器外排沼液中的残留气体成分。
本实用新型的技术方案在于：包括罐体和真空泵，所述罐体上部设有分别与罐体内部连通的沼液入口管和排气筒，所述排气筒外管口连接有排气管，所述排气管上设有所述真空泵，所述罐体内部的位于沼液入口管管口正下方位置设有托盘，所述罐体内的托盘的下方设有格栅，所述罐体下部侧面设有沼液排出阀，底部设有排空阀，顶部设有人孔门。
作为上述方案的优选，所述罐体下部设有一个或多个搅拌器。
作为上述方案的优选，所述格栅在罐体内分为多层设置。
作为上述方案的优选，所述排气筒纵向设置。
作为上述方案的优选，所述托盘为平盘状或者外侧面为锥形面，用以分散由沼液入口管进入的沼液。
本实用新型的有益效果在于：上述装置用于串接在原有的沼气生产系统中，能够有效的分离厌氧反应器外排沼液中的气体成分，杜绝下游沉淀池中沼渣气浮现象，加速沉淀池中的沼渣沉淀过程。
