申请日2016.08.31
公开(公告)日2017.03.29
IPC分类号C02F9/02; C02F1/44
摘要
本实用新型公开了一种新型污水处理罐，包括污水处理罐体，所述污水处理罐体的上端设有罐盖，所述罐盖中穿入传动轴，所述传动轴的上端连接滚轮，其下端连接固定框体，所述滚轮与偏心轮相啮合，所述偏心轮与控制其转动的动力装置相连接，所述固定框体上设有过滤膜，固定框体的两侧分别设有一个转轮，所述转轮设置于导向凹槽内，所述导向凹槽开设于污水处理罐体的内侧壁上，所述传动轴上位于罐盖与固定框体之间穿设有压缩弹簧，所述罐盖上设有进水管，所述污水处理罐体的底部设有出水管。该新型污水处理罐分别利用过滤膜、过滤网进行两次污水过滤处理，固定框体在污水过滤过程中上下往复运动，大大提高了过滤效果。

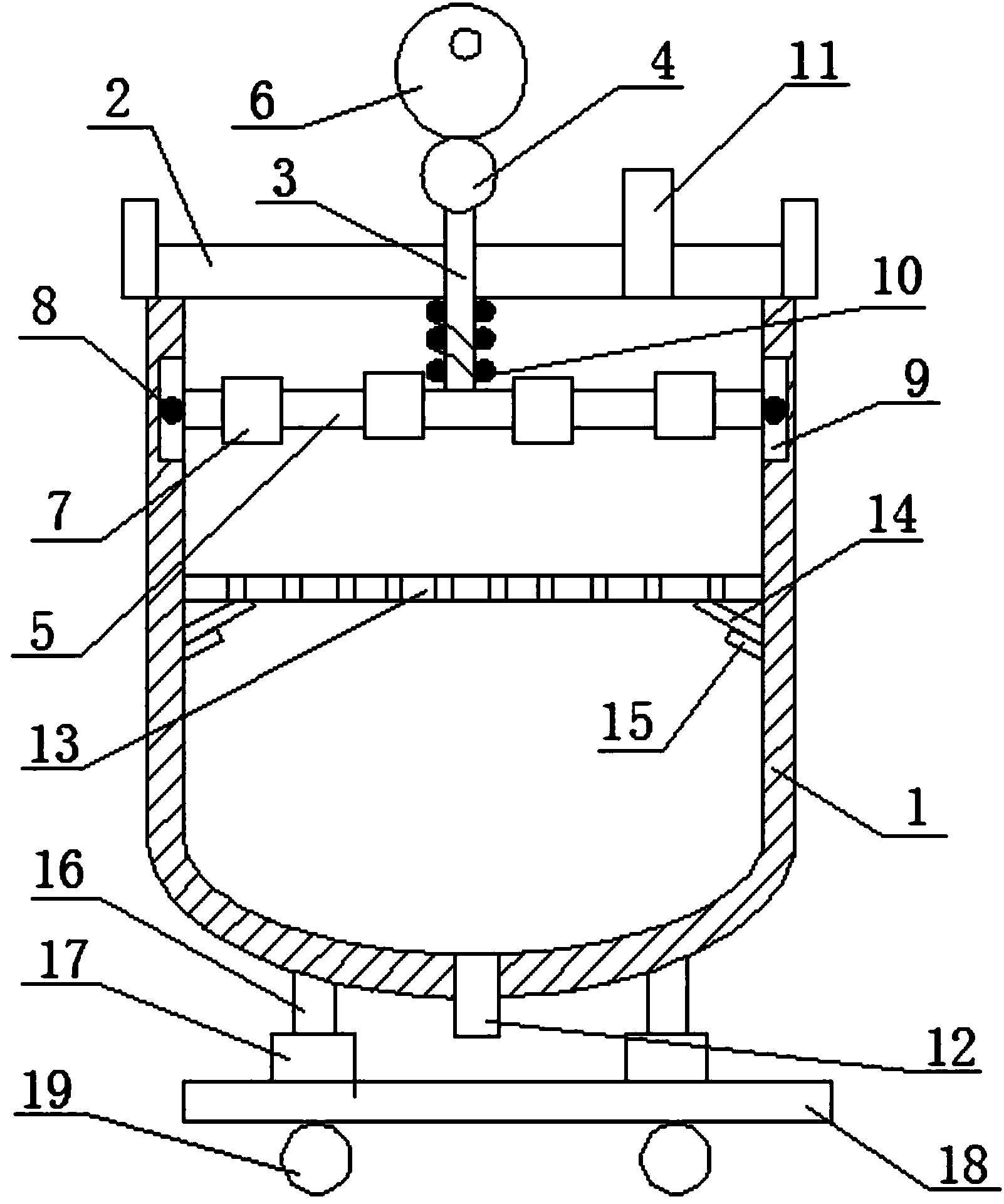

摘要附图
权利要求书
1.一种新型污水处理罐，其特征在于：包括污水处理罐体，所述污水处理罐体的上端设有罐盖，所述罐盖中穿入传动轴，所述传动轴的上端连接滚轮，其下端连接固定框体，所述滚轮与偏心轮相啮合，所述偏心轮与控制其转动的动力装置相连接，所述固定框体上设有过滤膜，固定框体的两侧分别设有一个转轮，所述转轮设置于导向凹槽内，所述导向凹槽开设于污水处理罐体的内侧壁上，所述传动轴上位于罐盖与固定框体之间穿设有压缩弹簧，所述罐盖上设有进水管，所述污水处理罐体的底部设有出水管。
2.根据权利要求1所述的一种新型污水处理罐，其特征在于：所述固定框体的下方设有过滤网，所述过滤网的两侧分别倾斜设置有定位片，所述定位片卡合于支撑片上，所述支撑片连接于污水处理罐体的内侧壁上。
3.根据权利要求1所述的一种新型污水处理罐，其特征在于：所述污水处理罐体的底部通过连接立柱与升降液压缸相连接，所述升降液压缸固定于支撑底板上。
4.根据权利要求3所述的一种新型污水处理罐，其特征在于：所述支撑底板的下端面设有滚轮。
说明书
一种新型污水处理罐
技术领域
本实用新型涉及污水处理设备技术领域，具体涉及一种新型污水处理罐。
背景技术
随着水资源的日趋紧张，污水处理净化再利用对于经济社会发展越来越重要，目前，应用于废水处理领域的污水处理设备种类繁多，但是主要为用于处理工业污水的大型设备，这些污水处理大型设备由于其体积庞大、设备结构复杂、处理时间长、生产成本高等问题，因而不适用于小型工厂或者家庭使用。
实用新型内容
本实用新型的目的在于提供一种新型污水处理罐，其具有过滤效果好、结构简单且生产成本低廉等优点。
为实现上述目的，本实用新型提供如下技术方案：
一种新型污水处理罐，包括污水处理罐体，所述污水处理罐体的上端设有罐盖，所述罐盖中穿入传动轴，所述传动轴的上端连接滚轮，其下端连接固定框体，所述滚轮与偏心轮相啮合，所述偏心轮与控制其转动的动力装置相连接，所述固定框体上设有过滤膜，固定框体的两侧分别设有一个转轮，所述转轮设置于导向凹槽内，所述导向凹槽开设于污水处理罐体的内侧壁上，所述传动轴上位于罐盖与固定框体之间穿设有压缩弹簧，所述罐盖上设有进水管，所述污水处理罐体的底部设有出水管。
优选地，所述固定框体的下方设有过滤网，所述过滤网的两侧分别倾斜设置有定位片，所述定位片卡合于支撑片上，所述支撑片连接于污水处理罐体的内侧壁上。
优选地，所述污水处理罐体的底部通过连接立柱与升降液压缸相连接，所述升降液压缸固定于支撑底板上。
优选地，所述支撑底板的下端面设有滚轮。
与现有技术相比，本实用新型的有益效果是：
该新型污水处理罐分别利用过滤膜、过滤网对污水进行两次过滤处理，因而能够达到良好的过滤效果;动力装置控制偏心轮转动，并带动固定框体上下往复运动，使得过滤膜达到更好的过滤效果;污水处理罐体通过升降液压缸改变高度，方便维护、清理;支撑底板下端面上的滚轮可以使得该新型污水处理罐移动方便、省力。
