申请日2016.08.31
公开(公告)日2017.03.29
IPC分类号C02F1/40
摘要
本实用新型公开了一种有机溶剂废水分离控制系统，所述第二竖隔板的下端通过气动调节阀与箱体的底板连接，所述分流池的内腔的上侧壁安装有推杆电机，所述推杆电机的推杆的下端连接有活动挡板，且活动挡板与第二竖隔板连接，所述第二竖隔板靠近分流池的侧壁的两端设置有凸块，所述活动挡板卡在两个凸块之间，所述凸块靠近活动挡板的一端设置有导轨，所述活动挡板的上端开设有第一孔，所述第二竖隔板位于横隔板的上端开设有多个与第一孔对应的第二孔，所述静置池的上端安装有控制器，所述控制器通过液位传感器与气动调节阀和推杆电机电性连接。本实用新型具有结构简单、回收效率高、保护环境等特点。

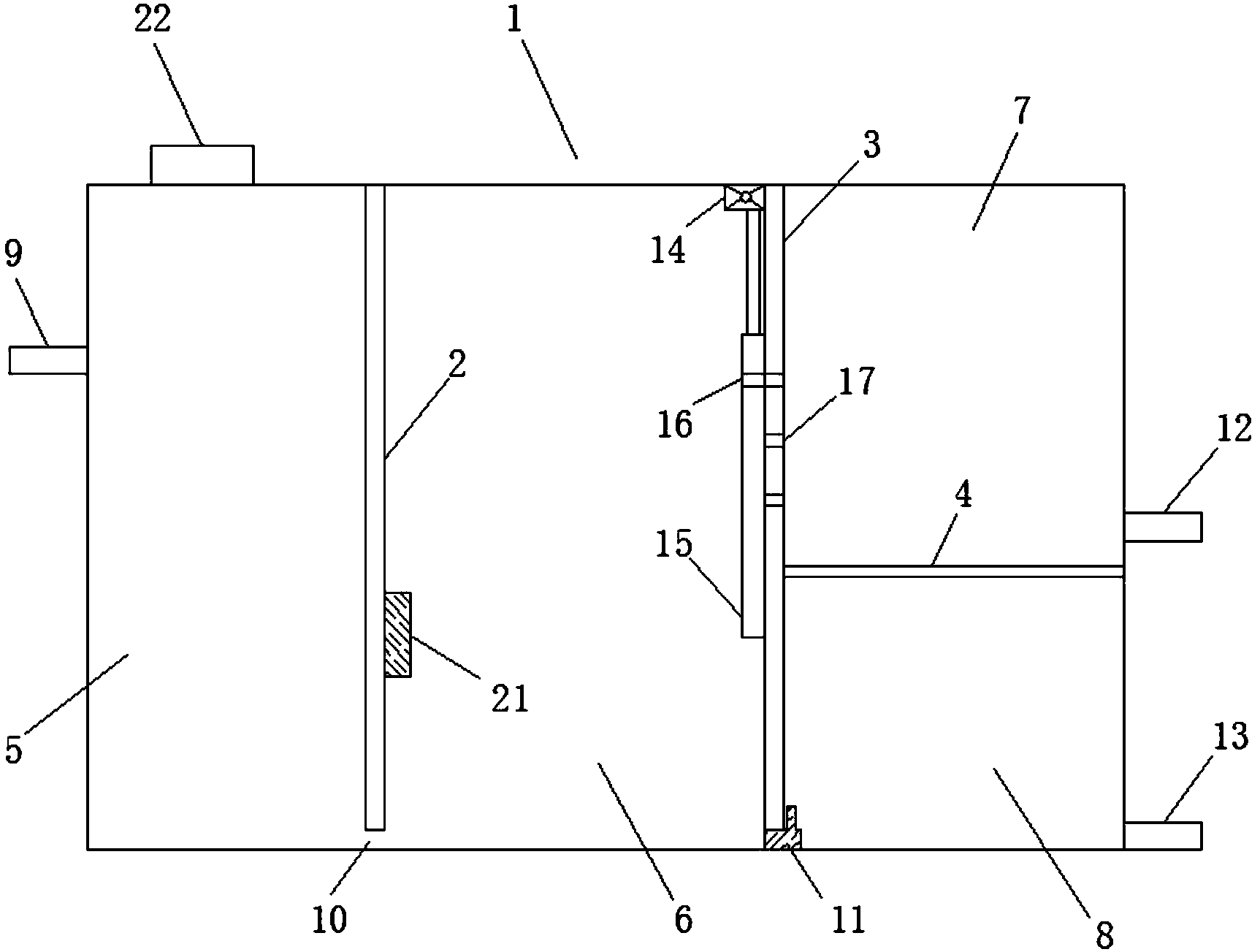

摘要附图
权利要求书
1.一种有机溶剂废水分离控制系统，包括箱体(1)，所述箱体(1)由静置池(5)、分流池(6)、溶剂回收池(7)和废水池(8)组成，所述静置池(5)和分流池(6)被第一竖隔板(2)分隔，且静置池(5)位于分流池(6)的左侧，所述分流池(6)与溶剂回收池(7)和废水池(8)被第二竖隔板(3)分隔，且分流池(6)位于溶剂回收池(7)和废水池(8)的左侧，所述溶剂回收池(7)和废水池(8)被横隔板(4)分隔，且溶剂回收池(7)位于废水池(8)的上端，其特征在于：所述静置池(5)的左侧壁的上端连接有进口管(9)，所述第一竖隔板(2)的下端与箱体(1)的底板设置有出水口(10)，所述第一竖隔板(2)靠近分流池(6)的一端安装有液位传感器(21)，所述第二竖隔板(3)的下端通过气动调节阀(11)与箱体(1)的底板连接，所述溶剂回收池(7)的右侧壁的下端连接有溶剂回收管(12)，所述废水池(8)的右侧壁的下端连接有废水管(13)，所述分流池(6)的内腔的上侧壁安装有推杆电机(14)，所述推杆电机(14)的推杆的下端连接有活动挡板(15)，且活动挡板(15)与第二竖隔板(3)滑动连接，所述第二竖隔板(3)靠近分流池(6)的侧壁的两端设置有凸块(18)，所述活动挡板(15)卡在两个凸块(18)之间，所述凸块(18)靠近活动挡板(15)的一端设置有导轨(19)，所述活动挡板(15)的上端开设有第一孔(16)，所述第二竖隔板(3)位于横隔板(4)的上端开设有多个与第一孔(16)对应的第二孔(17)，所述静置池(5)的上端安装有控制器(22)，所述控制器(22)通过液位传感器(21)与气动调节阀(11)和推杆电机(14)电性连接。
2.根据权利要求1所述的一种有机溶剂废水分离控制系统，其特征在于：所述凸块(18)成“L”型设置，且凸块(18)的另一侧壁与活动挡板(15)的连接处设置有密封垫片(20)。
3.根据权利要求1所述的一种有机溶剂废水分离控制系统，其特征在于：所述第二孔(17)的数量大于两个，且第二孔(17)等距离设置。
4.根据权利要求1所述的一种有机溶剂废水分离控制系统，其特征在于：所述溶剂回收管(12)的位置位于横隔板(4)的上方。
说明书
一种有机溶剂废水分离控制系统
技术领域
本实用新型涉及分离技术领域，具体为一种有机溶剂废水分离控制系统。
背景技术
随着工业的大力发展，污染也越来越严重，在生产中常常会产生污水，污水对环境的污染现象已非常严重，特别是在化工行业中，这种现象更加严重，大多化工厂都会使用到有机溶剂参加反应，这样就会产生有机溶剂与废水的混合液，而大多数企业常常会因为有机溶剂的含量小而忽视回收处理，直接排放，造成了浪费，且对环境造成了污染，为此，我们提出一种有机溶剂废水分离控制系统。
实用新型内容
本实用新型的目的在于提供一种有机溶剂废水分离控制系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种有机溶剂废水分离控制系统，包括箱体，所述箱体由静置池、分流池、溶剂回收池和废水池组成，所述静置池和分流池被第一竖隔板分隔，且静置池位于分流池的左侧，所述分流池与溶剂回收池和废水池被第二竖隔板分隔，且分流池位于溶剂回收池和废水池的左侧，所述溶剂回收池和废水池被横隔板分隔，且溶剂回收池位于废水池的上端，所述静置池的左侧壁的上端连接有进口管，所述第一竖隔板的下端与箱体的底板设置有出水口，所述第一竖隔板靠近分流池的一端安装有液位传感器，所述第二竖隔板的下端通过气动调节阀与箱体的底板连接，所述溶剂回收池的右侧壁的下端连接有溶剂回收管，所述废水池的右侧壁的下端连接有废水管，所述分流池的内腔的上侧壁安装有推杆电机，所述推杆电机的推杆的下 端连接有活动挡板，且活动挡板与第二竖隔板连接，所述第二竖隔板靠近分流池的侧壁的两端设置有凸块，所述活动挡板卡在两个凸块之间，所述凸块靠近活动挡板的一端设置有导轨，所述活动挡板的上端开设有第一孔，所述第二竖隔板位于横隔板的上端开设有多个与第一孔对应的第二孔，所述静置池的上端安装有控制器，所述控制器通过液位传感器与气动调节阀和推杆电机电性连接。
优选的，所述凸块成“L”型设置，且凸块的另一侧壁与活动挡板的连接处设置有密封垫片。
优选的，所述第二孔的数量大于两个，且第二孔等距离设置。
优选的，所述溶剂回收管的位置位于横隔板的上方。
与现有技术相比，本实用新型的有益效果是：本有机溶剂废水分离控制系统，有机溶剂废水从进口管进入静置池，从静置池的内腔的下端的出水口流入分流池，当液位达到一定值时，控制器控制气动调节阀打开，废水流入至废水池，再从废水管中排出，控制器同时控制推杆电机运动将活动挡板上的第一孔对准相应液位的第二孔，有机溶剂流至溶剂回收池，再从溶剂回收管流出回收利用，本实用新型具有结构简单、回收效率高、保护环境等特点。
