申请日2016.08.31
公开(公告)日2017.04.05
IPC分类号C02F11/14; B01F13/10
摘要
本实用新型属于污水处理技术领域，公开了一种用于污泥处理的加药搅拌装置，包括箱体(1)，箱体(1)内被三个隔板(8)分别分隔成第一搅拌槽(2)、第二搅拌槽(3)、第三搅拌槽(4)和第四搅拌槽(5);第一搅拌槽(2)、第二搅拌槽(3)、第三搅拌槽(4)和第四搅拌槽(5)内分别设有搅拌装置(9);第一搅拌槽(2)的顶部设有第一加药管(6)，第三搅拌槽(4)的顶部设有第二加药管(10);第一搅拌槽(2)、第二搅拌槽(3)、第三搅拌槽(4)、第四搅拌槽(5)的内壁上分别设有搅拌增强隔板(11)。本实用新型能够增强搅拌强度及延长污泥与药液的搅拌时间，使污泥和药液能够充分搅拌以达到最佳的脱水、浓缩效果。

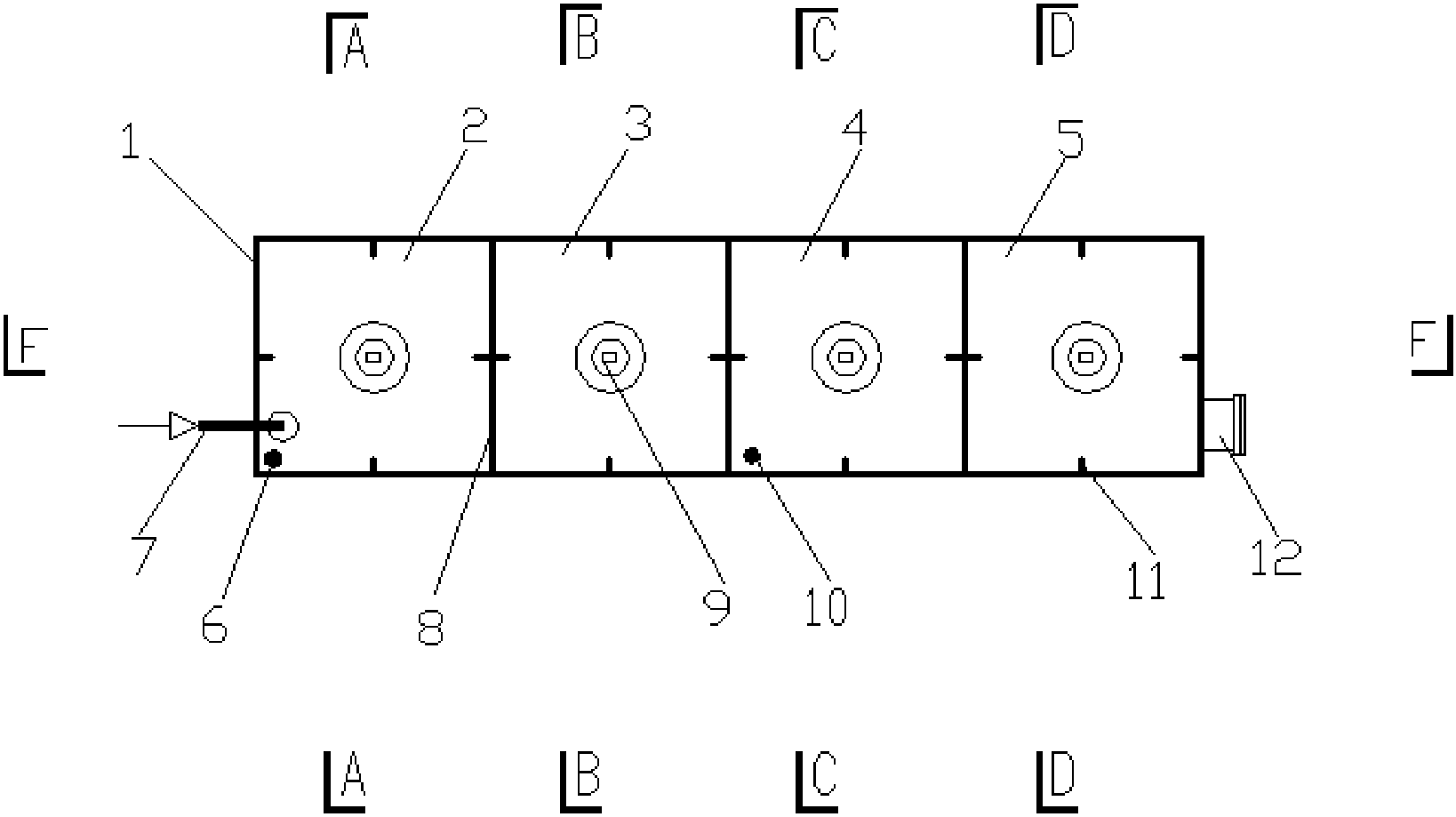

摘要附图
权利要求书
1.一种用于污泥处理的加药搅拌装置，其特征在于，包括箱体(1)，所述箱体(1)内被三个隔板(8)分别分隔成第一搅拌槽(2)、第二搅拌槽(3)、第三搅拌槽(4)和第四搅拌槽(5);所述第一搅拌槽(2)、第二搅拌槽(3)、第三搅拌槽(4)和第四搅拌槽(5)内分别设有搅拌装置(9);所述第一搅拌槽(2)的顶部设有第一加药管(6)，第三搅拌槽(4)的顶部设有第二加药管(10);所述第一搅拌槽(2)、第二搅拌槽(3)、第三搅拌槽(4)、第四搅拌槽(5)的内壁上分别设有搅拌增强隔板(11)。
2.根据权利要求1所述的用于污泥处理的加药搅拌装置，其特征在于，每个所述隔板(8)上分别设有供污泥移动通过的污泥通道。
3.根据权利要求2所述的用于污泥处理的加药搅拌装置，其特征在于，相邻隔板(8)上的污泥通道分别在横向和纵向上错开设置。
4.根据权利要求1所述的用于污泥处理的加药搅拌装置，其特征在于，所述第一搅拌槽(2)的侧面设有进污口(16)，进污口(16)处设有进污管(7)，所述第四搅拌槽(5)的侧面设有排污管(12)。
5.根据权利要求1所述的用于污泥处理的加药搅拌装置，其特征在于，所述第一加药管(6)、所述第二加药管(10)上分别设有流量计量阀。
6.根据权利要求1所述的用于污泥处理的加药搅拌装置，其特征在于，所述隔板(8)的两侧设有搅拌增强隔板(11)。
说明书
一种用于污泥处理的加药搅拌装置
技术领域
本实用新型属于污水处理技术领域，尤其涉及一种用于污泥处理的加药搅拌装置。
背景技术
污泥是污水处理后的产物，是一种由有机残片、细菌菌体、无机颗粒、胶体等组成的复杂物质。污泥的主要特征是：含水率高达99%，有机物含量高，容易腐化发臭，并且颗粒较细，比重较小，它是介于液体和固体之间的浓稠物。为了避免污泥对环境造成污染，一般在污水处理后，需要对污泥进行处理。在污泥的处理过程中脱水、浓缩是其最主要的环节，而在该环节中一般都采用加药搅拌槽，但现有的加药搅拌槽无法将药液和污泥充分搅拌融合，以致达不到最佳的脱水、浓缩效果。
实用新型内容
本实用新型的目的是提供一种用于污泥处理的加药搅拌装置，解决了现有技术中存在的加药搅拌槽无法将药液和污泥充分搅拌融合，达不到最佳的脱水、浓缩效果的问题。
为了达到上述目的，本实用新型采用以下技术方案予以实现。
一种用于污泥处理的加药搅拌装置，包括箱体，所述箱体内被三个隔板分别分隔成第一搅拌槽、第二搅拌槽、第三搅拌槽和第四搅拌槽;所述第一搅拌槽、第二搅拌槽、第三搅拌槽和第四搅拌槽内分别设有搅拌装置;所述第一搅拌槽的顶部设有第一加药管，第三搅拌槽的顶部设有第二加药管;所述第一搅拌槽、第二搅拌槽、第三搅拌槽、第四搅拌槽的内壁上分别设有搅拌增强隔板。
优选地，每个所述隔板上分别设有供污泥移动通过的污泥通道。
优选地，相邻所述隔板上的污泥通道分别在横向和纵向上错开设置。
优选地，所述第一搅拌槽的侧面设有进污口，进污口处设有进污管，所述第四搅拌槽的侧面设有排污管。
优选地，所述第一加药管、所述第二加药管上分别设有流量计量阀。
优选地，所述隔板的两侧设有搅拌增强隔板。
本实用新型的有益效果是，通过将每个隔板上的污泥通道的位置错开呈螺旋形设置，延长了污泥与药液的搅拌时间;通过在第一搅拌槽、第二搅拌槽、第三搅拌槽和第四搅拌槽的内壁上分别设有搅拌增强隔板，增强搅拌力度，使污泥和药液能够充分搅拌;解决了现有技术中存在的加药搅拌槽无法将药液和污泥充分搅拌融合，达不到最佳的脱水、浓缩效果的问题。
