申请日2016.08.31
公开(公告)日2017.03.29
IPC分类号C02F1/00; B08B9/36
摘要
本实用新型公开了一种污水池清理装置，包括支撑框架，所述支撑框架上设有两个清扫器，所述清扫器包括液压升降杆和控制液压升降杆运动的液压驱动系统，所述液压驱动系统固定于支撑框架的上端面，所述液压升降杆的下端连接驱动电机，驱动电机的输出端通过传动轴连接清扫刷头，所述清扫刷头上设有刷毛，所述支撑框架内设有用于容纳驱动电机的第一空腔以及用于容纳清扫刷头的第二空腔，所述支撑框架的中间部位设有储液罐，所述储液罐的上端设有密封盖，其底部设有出液孔，所述出液孔通过输液管道连通分液盘，所述分液盘上均匀分布有分液孔。该污水池清扫装置可以对污水池进行清扫，操作方便、清扫效果好。

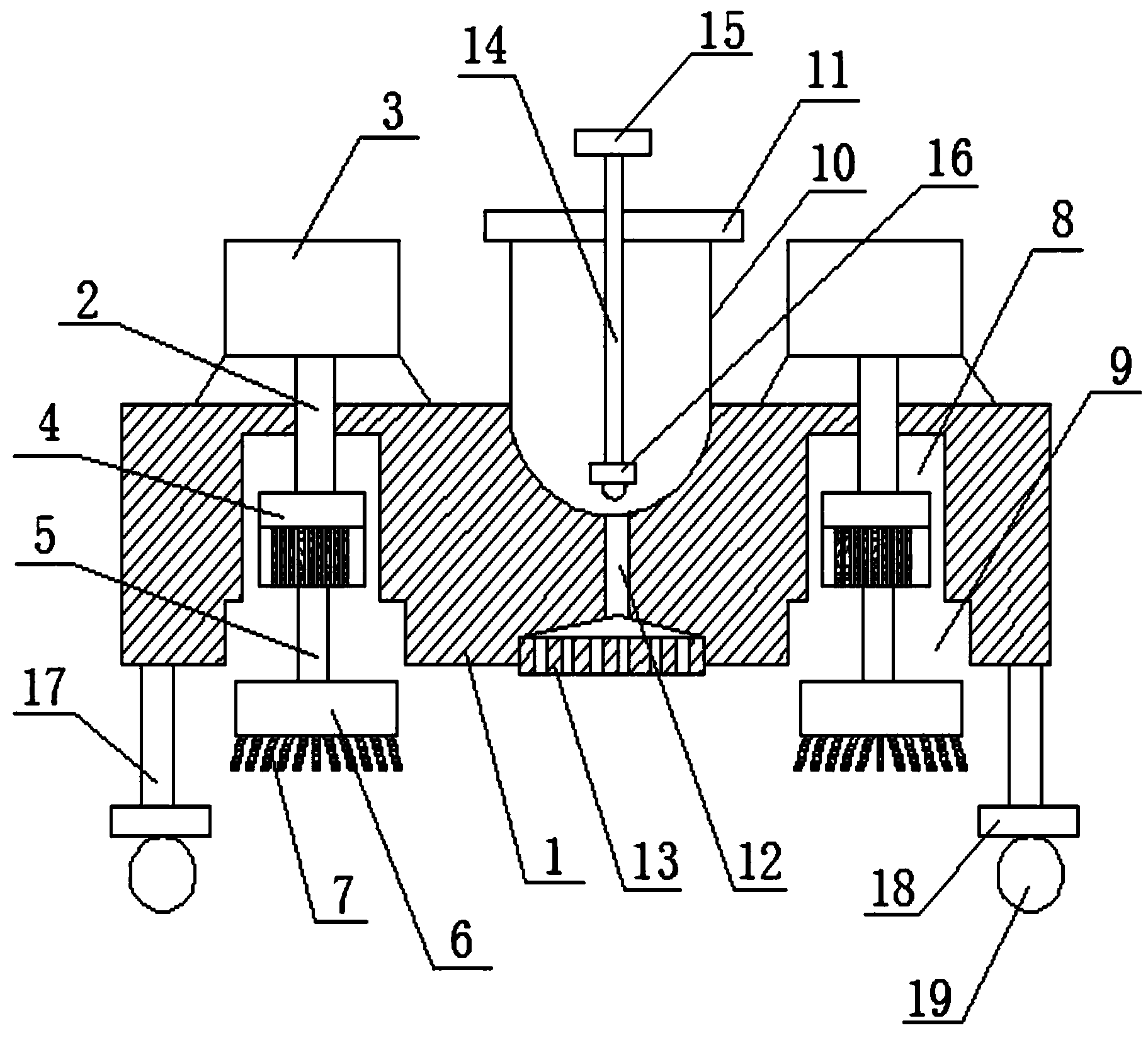

摘要附图
权利要求书
1.一种污水池清理装置，其特征在于：包括支撑框架，所述支撑框架上设有两个清扫器，所述清扫器包括液压升降杆和控制液压升降杆运动的液压驱动系统，所述液压驱动系统固定于支撑框架的上端面，所述液压升降杆的下端连接驱动电机，驱动电机的输出端通过传动轴连接清扫刷头，所述清扫刷头上设有刷毛，所述支撑框架内设有用于容纳驱动电机的第一空腔以及用于容纳清扫刷头的第二空腔，所述支撑框架的中间部位设有储液罐，所述储液罐的上端设有密封盖，其底部设有出液孔，所述出液孔通过输液管道连通分液盘，所述分液盘上均匀分布有分液孔，所述储液罐内设有支杆，所述支杆的上端连接手柄，其下端连接用于密封出液孔的活塞头，所述支撑框架的底面通过支撑立柱连接定位板，所述定位板的底面设有滚轮。
2.根据权利要求1所述的一种污水池清理装置，其特征在于：两个所述清扫器分别对称分布于储液罐的两侧。
3.根据权利要求2所述的一种污水池清理装置，其特征在于：所述支撑框架上设有半球形安装凹槽，所述储液罐的下部设置于安装凹槽内。
说明书
一种污水池清理装置
技术领域
本实用新型涉及清扫设备技术领域，具体涉及一种污水池清理装置。
背景技术
随着我国经济社会的不断发展，环境污染问题也越来越严重。例如，煤矿企业或化工厂的生产废水流入田地就会严重影响植物的生长，并且还会大面积传播有害物质，因而人们必须要对工业废水或生活污水进行集中回收、净化，污水池作为污水的集中收容仓，其可以有效避免污水随意排放，目前，市场上还没有专门用于清扫污水池的工具，因而给人们的清理工作带来巨大不便。
实用新型内容
本实用新型的目的在于提供一种污水池清理装置，其可以有效解决背景技术中所提到的技术问题。
为实现上述目的，本实用新型提供如下技术方案：
一种污水池清理装置，包括支撑框架，所述支撑框架上设有两个清扫器，所述清扫器包括液压升降杆和控制液压升降杆运动的液压驱动系统，所述液压驱动系统固定于支撑框架的上端面，所述液压升降杆的下端连接驱动电机，驱动电机的输出端通过传动轴连接清扫刷头，所述清扫刷头上设有刷毛，所述支撑框架内设有用于容纳驱动电机的第一空腔以及用于容纳清扫刷头的第二空腔，所述支撑框架的中间部位设有储液罐，所述储液罐的上端设有密封盖，其底部设有出液孔，所述出液孔通过输液管道连通分液盘，所述分液盘上均匀分布有分液孔，所述储液罐内设有支杆，所述支杆的上端连接手柄，其下端连接用于密封出液孔的活塞头，所述支撑框架的底面通过支撑立柱连接定位板，所述定位板的底面设有滚轮。
优选地，两个所述清扫器分别对称分布于储液罐的两侧。
优选地，所述支撑框架上设有半球形安装凹槽，所述储液罐的下部设置于安装凹槽内。
与现有技术相比，本实用新型的有益效果是：
清扫工作开始前，液压驱动系统控制清扫刷头上、下移动，以保证清扫刷头上的刷毛与污水池的底面相接触，该污水池清扫装置通过滚轮在污水池内移动，同时清扫刷头在驱动电机的作用下旋转，刷毛对污水池进行清扫，两个清扫器同时工作可以大大提高了工作效率和清理效果;刷毛清扫过程中，储液罐内的液体由出液孔依次经过输液管道、分液盘，最终由分液盘上的分液孔洒落污水池的底面，利用液体对污水池进行润湿可以有效提高清理效果，清理工作结束后，人们手握手柄并用活塞头堵住储液罐底部的出液孔，储液罐内的液体就会停止洒落。
