申请日2016.08.31
公开(公告)日2017.04.05
IPC分类号C02F1/461
摘要
本实用新型所述管式电解水处理机，包含：第一电解管，其一端得与入水管互相衔接，并于第一电解管内设电解电极元件，让进入第一电解管内的各类水液体被适当电解，分离水中杂质，并于第一电解管另一端与一个或一个以上的第二电解管的一端互相衔接，且于第二电解管内也设有电解电极元件，并让经由第一电解管的水液体再经由第二电解管的电解，以提升电解水的水质，前述第一电解管及第二电解管得以无限量的扩增衔接，并依序设置于管件座上方，让电解水于第一电解管与第二电解管之间形成U型循环状态，使较为干净的电解水位于第一电解管与第二电解管的上方，并得以自第一电解管与第二电解管的下方取得经分离沉淀的水中物质的管式电解水处理机的创新。

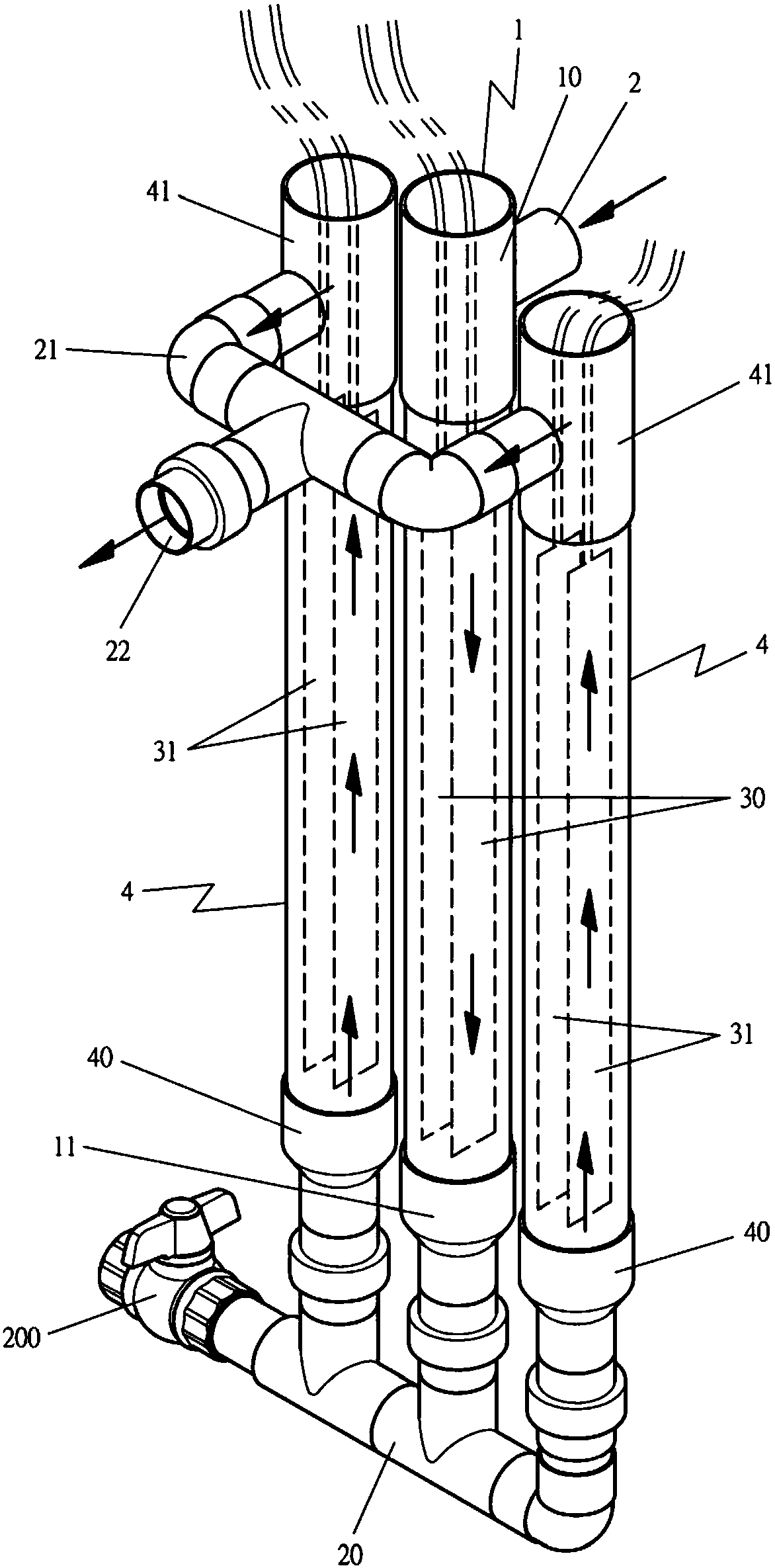

摘要附图
权利要求书
1.一种管式电解水处理机，其特征在于，至少包含：第一电解管，其上侧端得与入水管互相衔接，并于第一电解管内设第一电解电极元件，让进入第一电解管内的各类水液体被适当电解，分离水中杂质，并于第一电解管下侧端与一个或一个以上的第二电解管的下侧端互相衔接，且于第二电解管内设第二电解电极元件，让经由第一电解管的水液体再经由第二电解管的电解，以提升电解水的水质，前述第一电解管及第二电解管得以无限量的扩增衔接，并依序设置于管件座上方，让电解水于第一电解管与第二电解管之间形成U型循环状态，使较为干净的电解水位于第一电解管与第二电解管的上方，产生极为优良的电解水，并得自第一电解管与第二电解管的下方取得经分离沉淀的水中物质。
2.如权利要求1所示的管式电解水处理机，其特征在于，所述第一电解管的下侧端以管路与一个或一个以上的第二电解管的下侧端互相衔接，并于管路的一端设旋转阀，可以让经由第一电解管的电解水经由该旋转阀排出到外侧。
3.如权利要求1所示的管式电解水处理机，其特征在于，经由入水管进入第一电解管的水液体，可由第一电解管的上侧端进入第一电解管，经由第一电解电极元件将水中杂质电解分离，并让电解水往下经第一电解管的下侧端，再经由管路进入第二电解管的下侧端进入第二电解管，并经由第二电解电极元件再次将水中杂质电解分离，并让电解水往上经第二电解管的上侧端流入管路，并经出口端流出，让电解水于第一电解管与第二电解管之间形成U型循环处理状态。
4.如权利要求1所示的管式电解水处理机，其特征在于，得设置多组电解管件，
该各组电解管件是由前述第一电解管及一个或一个以上的第二电解管所组成，
并将多组电解管件依序设置于管件座上方，以形成倾斜式的结构，利用连通管原理与重力，让各组电解管件的电解水依续由上往下流动至下一组电解管件，
使较为干净的上层电解水依续流到下一组电解管件，以产生极为优良的电解水，并得以自各组电解管的下方取得经分离沉淀的水中物质。
5.如权利要求4所示的管式电解水处理机，其特征在于，前述多组电解管件之间是将前一组电解管件的第二电解管件的出口端与下一组电解管件的第一电解管件的入水管互相衔接。
6.如权利要求4所示的管式电解水处理机，其特征在于，前述多组电解管件是依序设置于管件座上方，以形成一倾斜式的结构，前述管件座设架体，以将多组电解管件限制定位，前述管件座设倾斜架，并将前述各组电解管件依序设置，使各组电解管件之间形成倾斜式排列，让各组电解管件均等长的第一电解管与第二电解管，利用倾斜架的倾斜度，在不须动力的情况下，即可让电解管上方的水液体得依续由上往下流动。
7.如权利要求1所示的管式电解水处理机，其特征在于，得设置多组电解管件，该各组电解管件是由前述第一电解管及一个或一个以上的第二电解管组成，并将多组电解管件依序设置于管件座上方，前述各组电解管件依续设置为不同的长度，使各组电解管件之间形成倾斜式排列，利用连通管原理与重力，让各组电解管件的电解水依续由上往下流动至下一组电解管件，使较为干净的上层电解水依续流到下一组电解管件，以产生极为优良的电解水，并得以自各组电解管的下方取得经分离沉淀的水中物质。
8.如权利要求1所示的管式电解水处理机，其特征在于，得设置多组电解管件，该各组电解管件是由前述第一电解管及一个或一个以上的第二电解管组成，并将多组电解管件依序设置于管件座上方，前述各组电解管件设置动力抽水设备，以动力抽取水液体，让各组电解管件的电解水依续流动至下一组电解管件，使较为干净的上层电解水依续流到下一组电解管件，以产生极为优良的电解水，并得以自各组电解管的下方取得经分离沉淀的水中物质。
9.如权利要求4-7中任一项权利要求所述的管式电解水处理机，其特征在于，前述各组电解管件设动力抽水设备，以动力抽取水液体，并加快水液体的流动速度。
10.如权利要求1-8中任一项权利要求所述的管式电解水处理机，其特征在于，所述第一电解管的管径大于等于第二电解管的管径。
说明书
一种管式电解水处理机
技术领域
本实用新型涉及一种管式电解水处理机，尤指一种可以无限扩增多组电解管件及各组电解管件的第一电解管及第二电解管，并依序设置于管件座上方，让电解水于第一电解管与第二电解管之间形成U型循环状态，使较为干净的电解水位于第一电解管与第二电解管的上方，产生极为优良的电解水，并得自第一电解管与第二电解管的下方取得经分离沉淀的水中物质的管式电解水处理机的创新。
背景技术
根据已知的液体电解装置，如中国台湾发明第I545230号“液体电解装置”，主要乃是包含括电解槽、隔板、盖体及电极片。电解槽设上开口、下开口及一连通其二者的中空部。中空部适于容纳有液态水。隔板包含第一开口，隔板盖设系于电解槽相对于电解槽的上开口的表面。盖体设置于隔板相对于电解槽的另一表面。盖体包含固定部及盖孔。电极片的上部嵌合于盖体且其下部贯穿第一开口及上开口以穿入中空部。在实际应用时，电解槽及电极片分别与一电源连通以电解电解槽中的液态水以产生一氢氧气。也就是物，前述已知技术，主要是要产生氢氧气，且藉由互相连通的电解槽，以容纳液态水，且再以盖体及隔板将多个电极片设置入电解槽中，让液态水经由电极片产生氢氧气，无法无限扩充以提升氢氧气的制造量，为其缺点。
为此，本案发明人从事金属建筑施工作业多年，特针对目前市售电解处理装置的扩充问题加以研究，乃发明本案。
实用新型内容
本实用新型的目的，乃是在提供一种管式电解水处理机，尤指一种可设置一组或多组电解管件，并可将各组电解管件的第一电解管及第二电解管无限扩充衔接，并依序设置于管件座上方，让各组电解管件的电解水依续流动至下一组电解管件，使较为干净的上层电解水依续流到下一组电解管件，以产生极为优良的电解水，并得以自各组电解管的下方取得经分离沉淀的水中物质的管式电解水处理机的创新。
为达前述目的，本实用新型所述的管式电解水处理机，至少包含：第一电解管，其上侧端得与入水管互相衔接，并于第一电解管内设第一电解电极元件，前述第一电解管下侧端与一个或一个以上的第二电解管的下侧端互相衔接，且于第二电解管内设第二电解电极元件，前述第一电解管及第二电解管得以以无限量的扩增衔接，并依序设置于管件座上方，让电解水在第一电解管与第二电解管之间形成U型循环状态。
本实用新型所述的管式电解水处理机，其中得以设置多组电解管件，该各组电解管件是由前述第一电解管及一个或一个以上的第二电解管所组成，并将多组电解管件依序设置于管件座上方，以形成倾斜式的结构，利用连通管原理与重力，让各组电解管件的电解水依续由上往下流动至下一组电解管件。
本实用新型所述的管式电解水处理机，其中得设置多组电解管件，该各组电解管件是由前述第一电解管及一个或一个以上的第二电解管所组成，并将多组电解管件依序设置于管件座上方，前述各组电解管件依续设置不同的长度，使各组电解管件之间形成倾斜式排列，利用连通管原理与重力，让各组电解管件的电解水依续由上往下流动至下一组电解管件。
本实用新型所述的管式电解水处理机，其中得以设置多组电解管件，该各组电解管件是由前述第一电解管及一个或一个以上的第二电解管所组成，并将多组电解管件依序设置于管件座上方，前述各组电解管件设置动力抽水设备，以动力抽取水液体，让各组电解管件的电解水依续流动至下一组电解管件。
本实用新型所述的管式电解水处理机，其中前述多组电解管件之间是将前一组电解管件的第二电解管件的出口端与下一组电解管件的第一电解管件的入水管互相衔接。
