申请日2016.08.31
公开(公告)日2017.04.05
IPC分类号C02F9/04; B01D53/78; B01D53/48; C02F101/10
摘要
本实用新型涉及一种对废水的脱硫处理装置，其以pH值作为关键的调控因素，实现各处理环节的有机结合，从而高效脱除废水中的硫污染，可使处理后废水中硫含量达到排放标准要求，并将脱除的硫转化为可再利用的化工产品，在经济价值和环保方面均具有显著的效益，实现绿色化工。

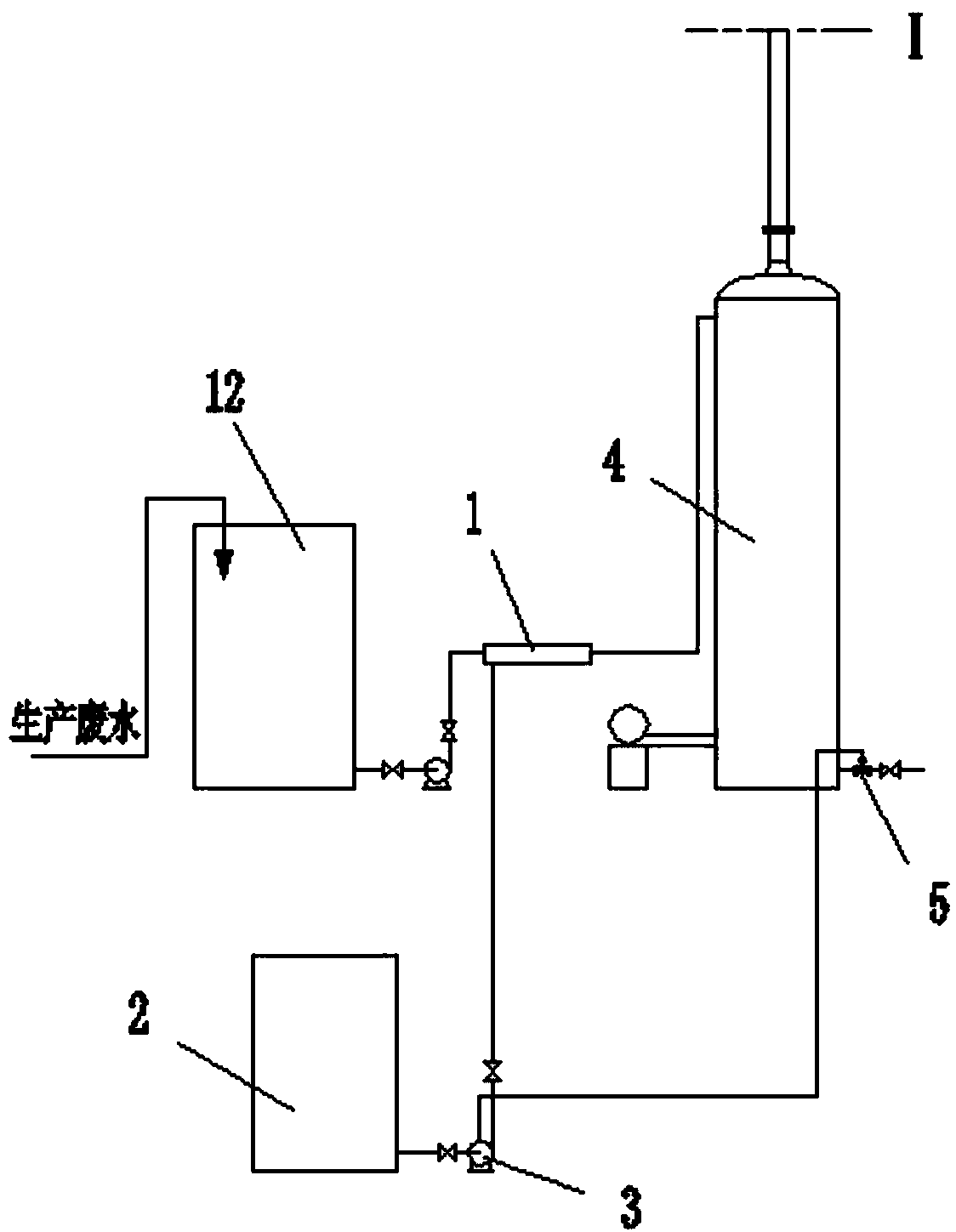

摘要附图
权利要求书
1.一种对废水的脱硫处理装置，其特征在于：包括管道混合器，在管道混合器上经由加酸计量泵连接有酸液罐;还包括连接于管道混合器下游的脱硫吹脱塔，所述脱硫吹脱塔的出液口设有第一PH检测仪，所述加酸计量泵控制联接于第一PH检测仪;所述脱硫吹脱塔的出气口连接有硫回收单元，且所述硫回收单元包括相串接的均具有储液槽及经由循环泵与储液槽相连的喷淋头的第一硫尾气吸收塔和第二硫尾气吸收塔，第一硫尾气吸收塔及第二硫尾气吸收塔的储液槽相连通，在第二硫尾气吸收塔上设有经由加碱泵与碱液罐相连的碱液补充喷淋头，在第一硫尾气吸收塔的储液槽处连接有溢流口，所述溢流口设有第二PH检测仪，所述加碱泵控制联接于第二PH检测仪。
2.根据权利要求1所述的对废水的脱硫处理装置，其特征在于：在管道混合器的上游串接有均质罐。
3.根据权利要求1所述的对废水的脱硫处理装置，其特征在于：在第二硫尾气吸收塔中所述碱液补充喷淋头置于喷淋头之上。
说明书
对废水的脱硫处理装置
技术领域
本实用新型涉及一种废水脱硫技术领域，尤其涉及一种对废水的脱硫处理装置。
背景技术
随着工业化进程的不断深入，工业废水中含硫废水的种类和水量都在不断增加，由于大多数的硫酸盐在水中的溶解度很大，并在自然界中性质稳定，所以单纯依靠自然净化作用很难去除废水中的硫污染。含硫废水排入水体会使接受水体酸化，危害水生生物;排入农田会破坏土壤结构，使土壤板结，减少农作物产量及降低农产品品质;而且在厌氧或缺氧的条件下，硫酸盐会在硫酸盐还原菌SRB作用下被还原产生硫化氢，硫化氢溶解于水呈弱酸性，严重腐蚀排水管道和水处理设施，另外，硫化氢气味恶臭，严重污染大气。目前，对于废水中硫污染的处理方法大致概括为三种，包括(1)生物脱硫法，处理效果不稳定;(2)化学氧化、沉淀法，需加入试剂，成本较高，且易堵塞管道;(3)燃烧吸收法，设备要求高，成本昂贵。这三类方法都存在技术不足，因此寻求行之有效的含硫废水处理工艺成为环境工程界普遍关注的问题。
实用新型内容
为解决现有技术中存在的不足，本实用新型提供了一种对废水的脱硫处理装置，可脱除废水中高含量的硫污染，使处理后废水中硫含量达到排放标准要求，并能回收硫获得硫化钠。
为实现上述目的，本实用新型提供了一种对废水的脱硫处理装置，其包括管道混合器，在管道混合器上经由加酸计量泵连接有酸液罐;还包括连接于管道混合器下游的脱硫吹脱塔，所述脱硫吹脱塔的出液口设有第一PH检测仪，所述加酸计量泵控制联接于第一PH检测仪;所述脱硫吹脱塔的出气口连接有硫回收单元，且所述硫回收单元包括相串接的均具有储液槽及经由循环泵与储液槽相连的喷淋头的第一硫尾气吸收塔和第二硫尾气吸收塔，第一硫尾气吸收塔及第二硫尾气吸收塔的储液槽相连通，在第二硫尾气吸收塔上设有经由加碱泵与碱液罐相连的碱液补充喷淋头，在第一硫尾气吸收塔的储液槽处连接有溢流口，所述溢流口设有第二PH检测仪，所述加碱泵控制联接于第二PH检测仪。
作为对上述方式的进一步限定，在管道混合器的上游串接有均质罐。
作为对上述方式的进一步限定，在第二硫尾气吸收塔中所述碱液补充喷淋头置于喷淋头之上。
本实用新型提供的处理装置采用对废水进行空气吹脱脱硫与喷淋回收硫相结合的方式，以pH值作为关键的调控因素，实现各处理环节的有机结合，能够方便、高效地实现对废水的脱硫处理，使处理后的废水满足排放标准要求，更利于将脱除的硫转化为可再利用的化工产品，实现回收。
