城市污水和污泥协同循环处理的装置
技术领域
本实用新型涉及市政污水和污泥处理技术领域，尤其涉及城市污水和污泥协同循环处理的装置。
背景技术
现在我国随着城镇化的发展和人民生活水平的不断提高，城镇每天产生大量的市政污水和污泥，给城市的环境和可持续发展造成非常大的压力，实现污泥的减量化、无害化、稳定化、资源化必须改变传统的装置，大力创新，采用新的装置来解决这一迫切的问题。
实用新型内容

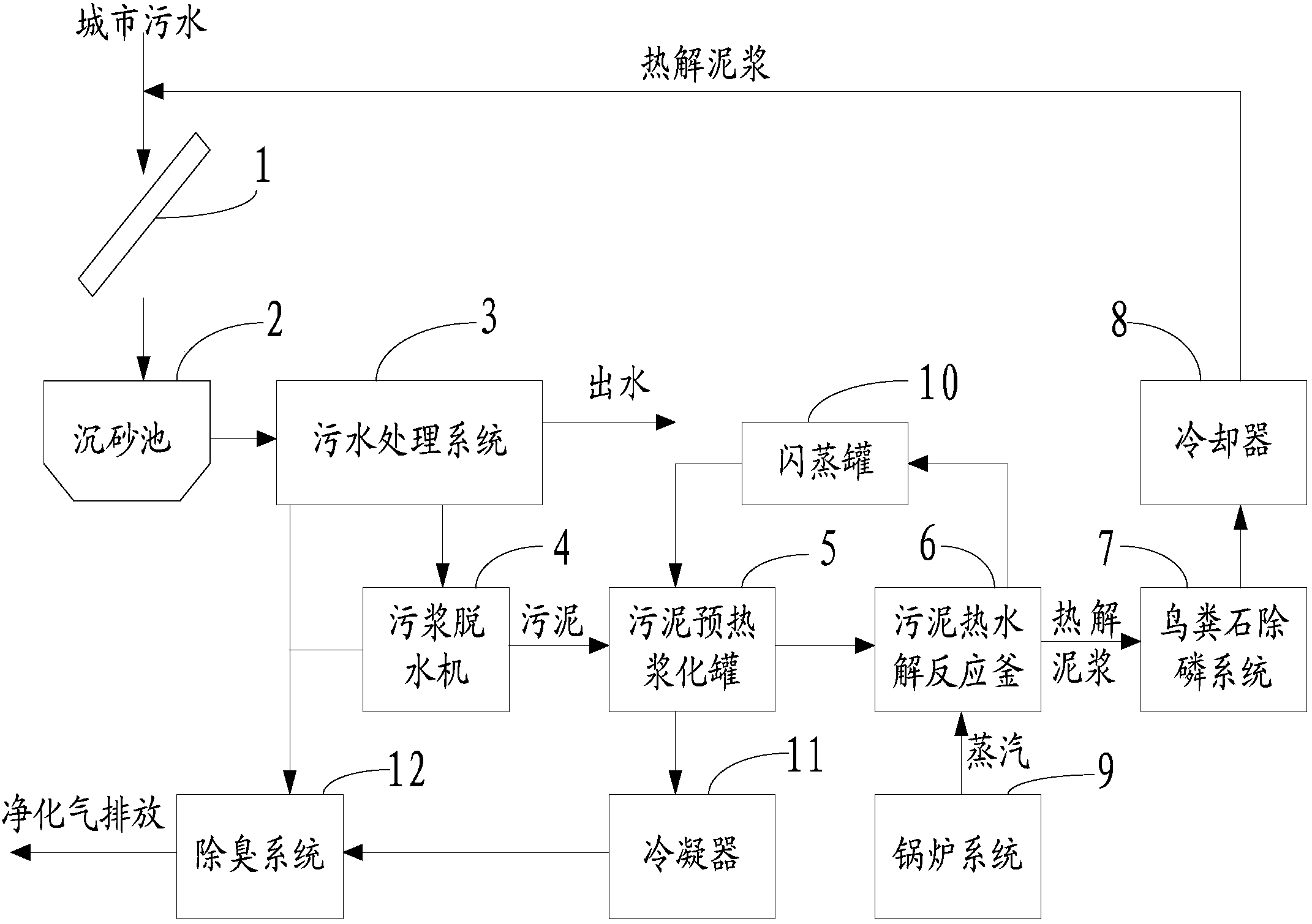

本实用新型提供了一种城市污水和污泥协同循环处理的装置，包括依次相连的污水处理系统、污浆脱水机、污泥预热浆化罐、污泥热水解反应釜、鸟粪石除磷系统、冷却器，该装置还包括为所述污泥热水解反应釜提供蒸汽的锅炉系统，所述锅炉系统与所述污泥热水解反应釜相连。
作为本实用新型的进一步改进，该装置还包括除臭系统，所述除臭系统分别连接所述污浆脱水机、所述污水处理系统和所述污泥预热浆化罐。
作为本实用新型的进一步改进，该装置还包括冷凝器，所述冷凝器输入端连接所述污泥预热浆化罐，所述冷凝器输出端连接所述除臭系统。
作为本实用新型的进一步改进，该装置还包括闪蒸罐，所述闪蒸罐分别与所述污泥热水解反应釜和所述污泥预热浆化罐相连。
作为本实用新型的进一步改进，该装置还包括设置于城市污水出水口与所述污水处理系统之间的格栅和沉砂池。
本实用新型的有益效果是：本实用新型的装置将污水和污泥在同一系统内就地处理处置，改变了现有污水处理和污泥处理模式，解决了污泥外运，另地建厂处理难题，现在我国很多城市受污泥项目落地的困难。
